55
56
57
54
52
53
51
1 - Seegerring Ø40 DIN 471
2 - Lager 6308 NR
.
3.-.Sprengring
.
4.-.Schiebezahnrad.1.-2..Bereich
.
5.-.Doppelzahnrad.1.-2..Bereich
.
6.-.Bereichshauptwelle
7 - Rollenkäfig K50x55x20H
.
8.-.Beilage
9 - Lager 6010
10 - Seegerring UNI 7435 E50
11 - Seegerring Ø40 DIN 471
.
12.-.Beilage
13 - Antreibendes Zahnrad der Vorwär-
tsgänge
14 - Bundring E45
.
15.-.Synchronring.Wendegetriebe
16 - Getriebegehäuse
17 - Lager 6307 NR
18 - Seegerring UNI7436 Stärke 2,4
.
19.-.Vorderer.Deckel
20 - Getriebeeingangswelle
.
21.-.Beilage
22 - Rollenkäfig K40x25x27
.
23.-.Antreibendes.Zahnrad.der.
Rückwärtsgänge
.
24.-.Beilage
.
25.-.Getriebenebenwelle
26 - Einstellringmutter
27 - Lager 6208 NR
.
28.-.Buchse.des.angetriebenen.Zahn-
rads
29 - Rollenkäfig
30 - Angetriebenes Zahnrad 1. Gang
.
31.-.Synchronisiereinrichtung
.
32.-.Antriebsbuchse
.
33.-.Angetriebenes.Zahnrad.2..Gang
.
34.-.Beilage
.
35.-.Angetriebenes.Zahnrad.3..Gang
.
36.-.Angetriebenes.Zahnrad.4..Gang
37 - Lager 50x90x20
55
58
59
60

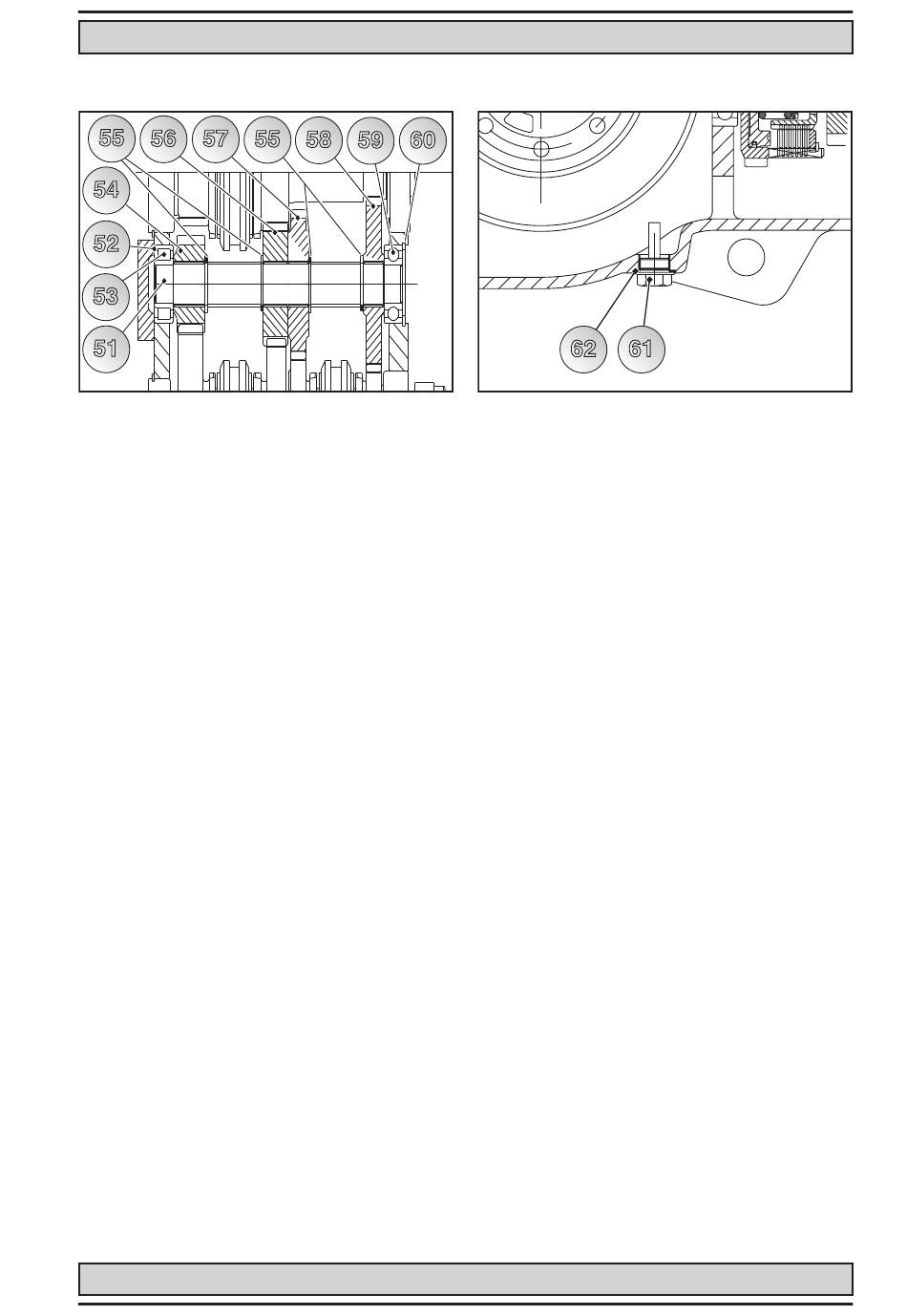

Abb. 9.2
S
chaltgetriebe
62
61
38 - Rollenkäfig
39 - Seegerring E35 UNI 7435
40 - Feste Muffe
.
41.-.Schiebemuffe
42 - Nadelkäfig
.
43.-.Doppelzahnrad.3.-4..Bereich
44 - Einstellringmutter
.
45.-.Sicherungsscheibe
.
46.-.Angetriebenes.Zahnrad.1.-2..Be-
reich
47 - Seegerring I80 UNI 7437
48 - Einstellring St. 0,5
49 - Lager 30208
50 - Kegelradantrieb
.
51.-.Getriebehauptwelle
52 - Beilage Ø51x41/0,2
53 - Lager NJ 205
.
54.-.Antreibendes.Zahnrad.1..Gang
55 - Sprengring E30
.
56.-.Antreibendes.Zahnrad.2..Gang
.
57.-.Antreibendes.Zahnrad.3..Gang
.
58.-.Antreibendes.Zahnrad.4..Gang
59 - Lager 6205
60 - Seegerring I Ø52 DIN 472
.
61.-.Stopfendichtung
62 - Magnetstopfen Ölablauf
63 - Nadelkäfig 32x38x20
64 - Bundring SB40
.
65.-.Bundring
.
66.-.Zapfwellenkupplungswelle
67 - Rollenkäfig K 22x26/17
68 - Nadelbuchse HK 1816
69 - Schaltmuffe Motor-/Wegzapfwelle
70 - Eingangswelle der Zapfwelle
U
h
nd
eckantrieb
Abb. 9.3
9-3
