S
U
chaltgetriebe
nd
1.4
Revision des Schaltgetrie-
bes: kompletter Ausbau
- 1 - Die Vorgänge ausführen, die in den folgenden
Kapiteln.beschrieben.sind:
- 6.1 - Ausbau des Zentralkörpers
von.der.Phase.1.zur.Phase.13
- 8.1 - Ausbau des Deckels des Kraf-
thebers von der Phase 4 zur Phase
13
- 8.2.2 - Ausbau der Zapfwelle von
der.Phase.1.zur.Phase.11
- 6.1 - Ausbau des Zentralkörpers
von.der.Phase.14.zur.Phase.16
. -. 2. -. Das. Schaltgetriebe. mit. einer. geeigneten.
Hebevorrichtung anschlagen, die Hinterräder
ausbauen. und. das. Schaltgetriebe. auf. einen.
geeigneten Träger stellen.

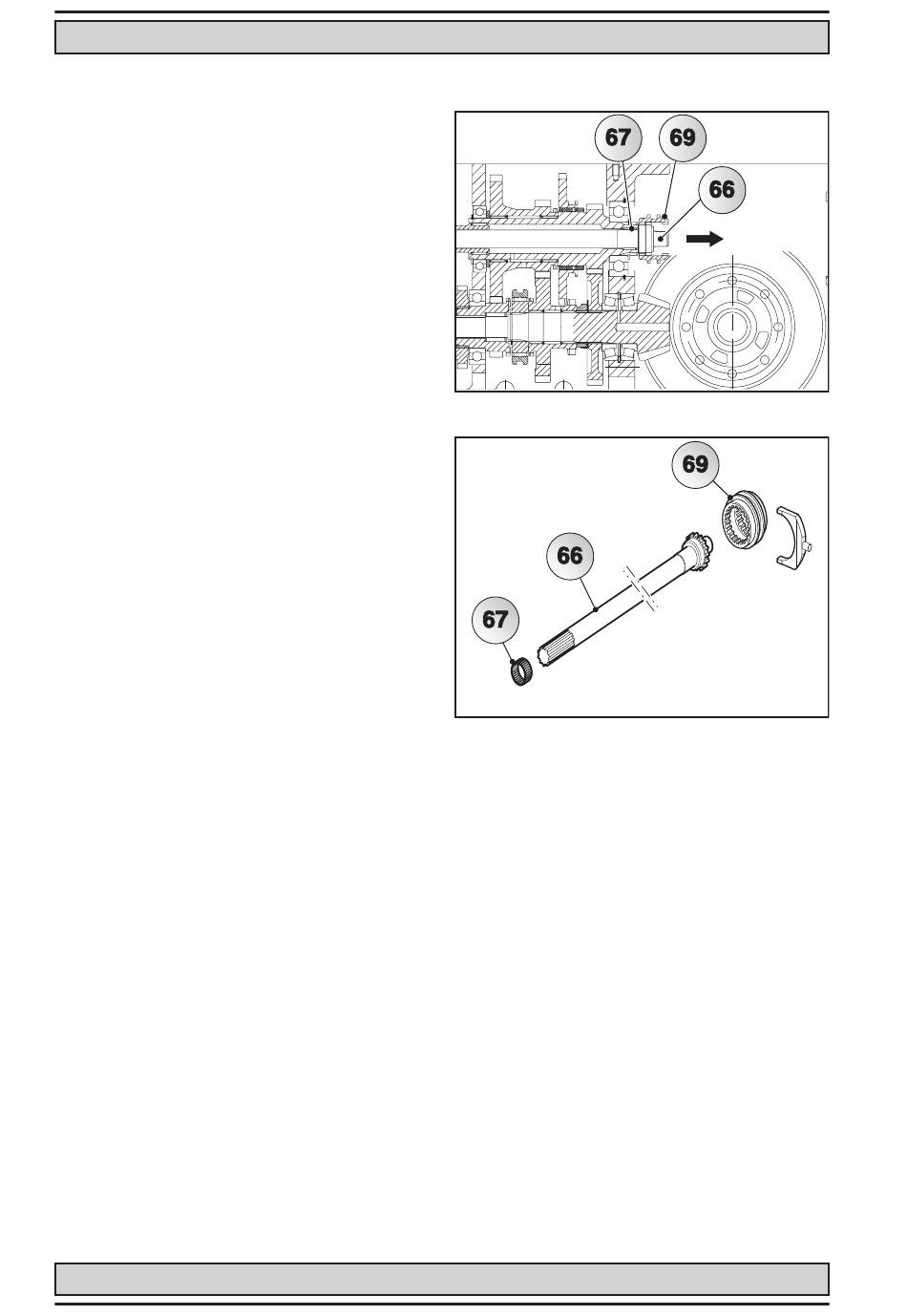

- 3 - Die Kupplungswelle der Zapfwelle (Pos. 66)
von der hinteren Gehäuseseite herausziehen,
gleichzeitig die Schaltmuffe von Motor-/
Wegzapfwelle (Pos. 69), die Schaltgabel dazu
und den Rollenkäfig (Pos. 67) entfernen.
9-8
h
eckantrieb
Ausgebaute Einzelteile: Zapfwellenkupplungswelle
und.Muffe
Abb. 9.10
Abb. 9.11
