7.5.2
Terminal anschließen (bei Traktoren mit integriertem ISOBUS System)
1
2

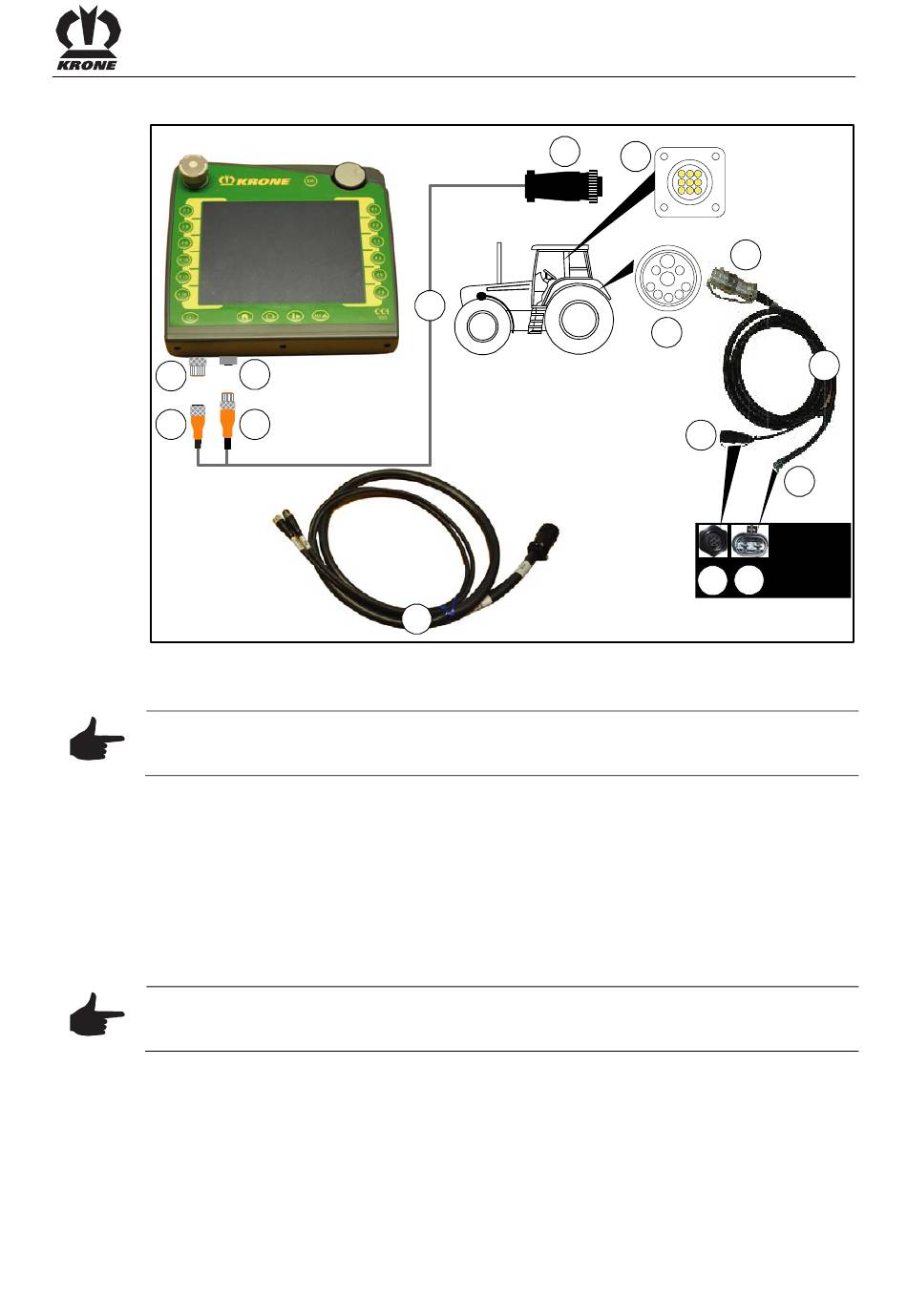

Abb. 48
Verbindung Terminal zum Traktor
Hinweis
Der Anschluss vom Terminal zum Traktor erfolgt über den speziellen Kabelsatz (5), welcher
unter Angabe der Krone Artikel-Nr. 20 081 223 0 bestellt werden kann.
•
Verbinden Sie den Stecker (2) des Kabelsatzes (5) mit der Steckdose (1) (CAN1-IN) des
Terminals.
•
Verbinden Sie den Stecker (4) des Kabelsatzes (5) mit der Steckdose (3) (CAN1-OUT) des
Terminals.
•
Verbinden Sie den ISO-Stecker (6) (9-polig) des Kabelsatzes (5) mit der in der
Traktorkabine befindlichen ISO-Steckdose (7) (9-polig).
Verbindung Traktor zur Maschine
Hinweis
Der Anschluss vom Traktor zur Maschine erfolgt über den Kabelsatz (14), welcher unter
Angabe der Krone Artikel-Nr. 20 080 384 0 bestellt werden kann.
•
Verbinden Sie den ISO-Stecker (9) (9-polig) des Kabelsatzes (14) mit der äußeren
traktorseitigen ISO-Steckdose (8) (9 polig).
•
Verbinden Sie den Stecker (10) (7-polig) des Kabelsatzes (14) mit der Steckdose (11) (7-
polig) der Maschine.
•
Verbinden Sie den Stecker (12) (2-polig) des Kabelsatzes (14) mit der Steckdose (13) (2-
polig) der Maschine.
3
4
5
6
5
Inbetriebnahme
7
1
3
4
6
7
9
9
8
10
12
11 13
CC00014
14
75
