13.10.2
Spannen der Antriebsketten
linke Maschinenseite
Antriebsketten Hauptantrieb links
Vorraussetzungen
•
Seitenschutze und Montageklappen sind geöffnet.
2
3

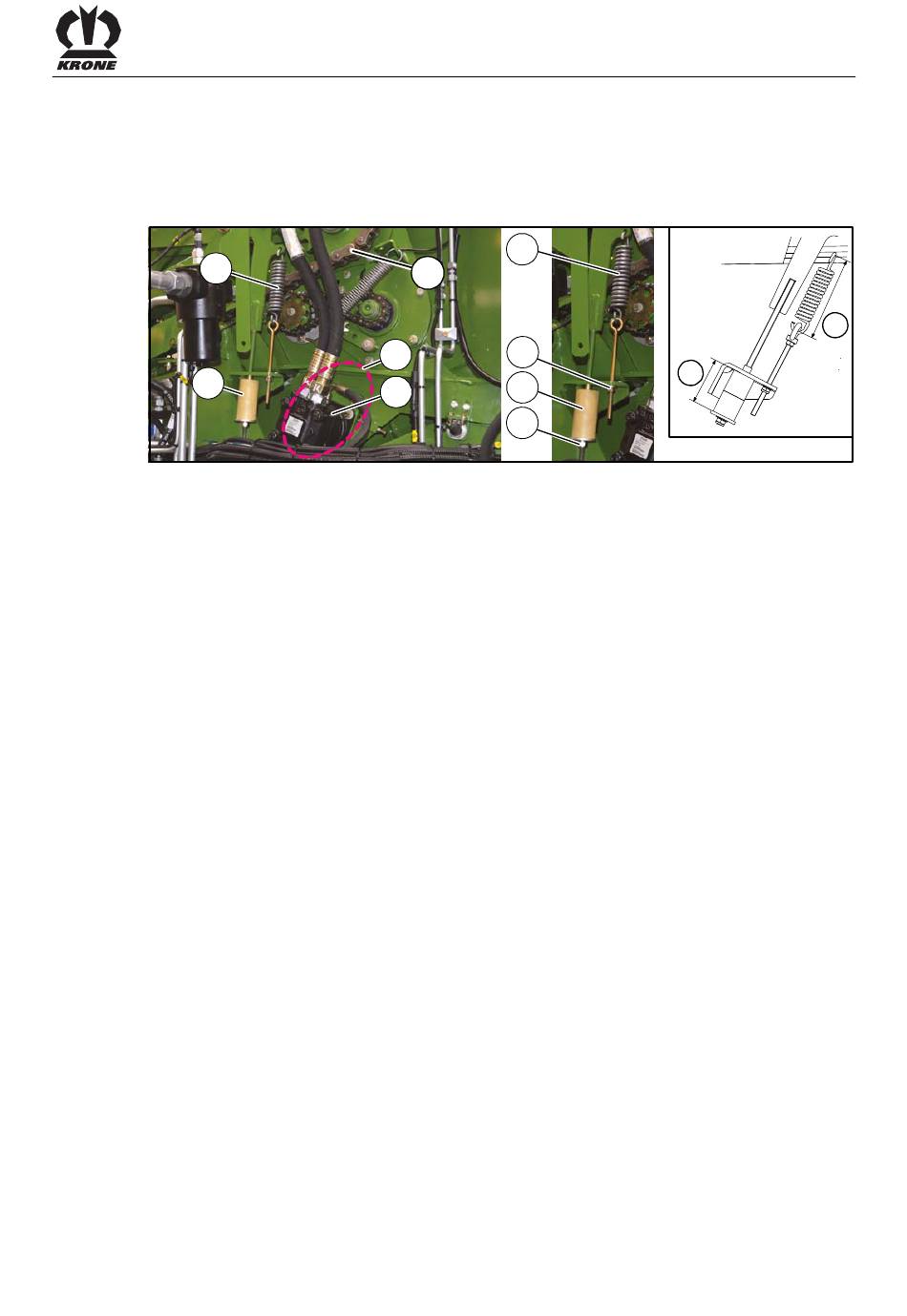

Abb. 215
Die Antriebskette (1) wird über die Zugfeder (2) gespannt.
Kettenspannung prüfen:
•
Den Abstand (a) messen. Der Abstand (a) muss zwischen Öse innen zu Öse innen 180 mm
betragen.
Kettenspannung korrigieren:
•
Die Mutter (5) auf der Ringschraube drehen, bis das Maß (a) = 180 mm beträgt.
Position Anschlagpuffer (3) einstellen:
•
Die Mutter (4) auf der Gewindestange drehen, bis das Maß (b) = 105 mm beträgt.
Antriebskette (6) Förderband oben spannen:
•
Die vier Schrauben am Motor (7) lösen.
•
Den Motor bis zum Anschlag verdrehen, um die Antriebskette zu spannen.
2
1
5
6
3
7
4
Wartung
a
b
ULT00077_1
263
