Allgemeines

Die Rundballenpresse ist mit verschiedenen hydraulischen Funktionselementen ausgerüstet:
Funktionselement
Pick-up
Heckklappe
hydraulische Start-
vorrichtung des Binde-
und Wickelvorganges
Komfortbedienung
1
3
56
Anschluß
ein einfach- oder doppel-
wirkendes Steuergerät
ein einfach- oder doppel-
wirkendes Steuergerät
ein einfach- oder doppel-
wirkendes Steuergerät
bezieht Druck aus
Hydraulikspeicher
für hydraulische
Startvorrichtung
2
KR-0-046
1
2
a
b
KR-0-142
Bemerkung
Serie: umschalten am Umschaltventil
Pick-up/Heckklappe
Sonderausstattung: getrennte Pick-up Bedienung
umschalten am Umschaltventil
Pick-up/Heckklappe
Sonderausstattung
vor dem ersten Binde- bzw. Wickelvorgang
Hydraulikspeicher durch Öffnen der
Heckklappe füllen
Hydraulikspeicher bei Sonderausstattung
mit Komfortbedienung

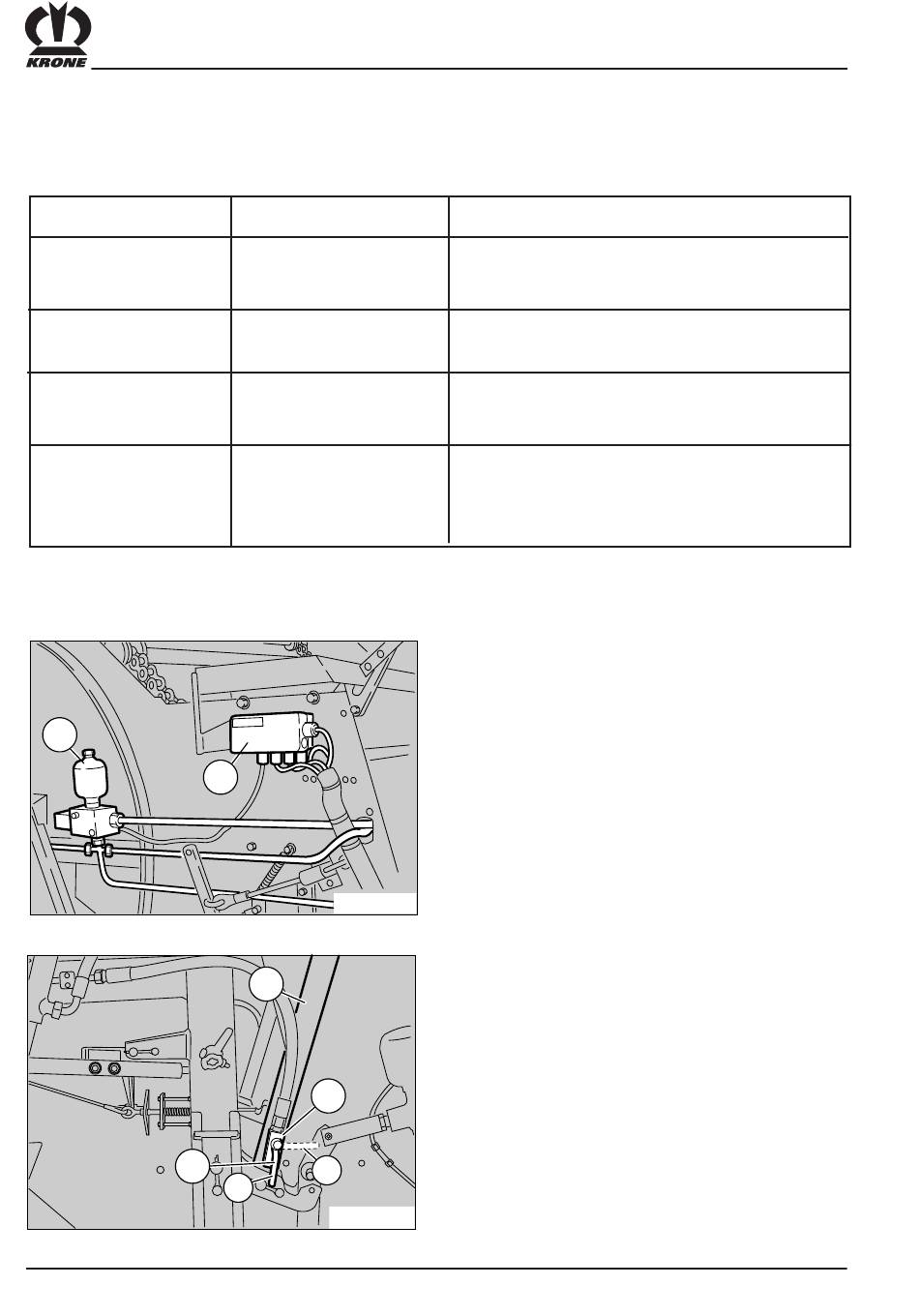

Der Hydraulikspeicher (1) bei Rundballenpressen mit
Komfortbedienung (2) befindet sich auf rechten
Maschinenseite hinter der Schutzverkleidung.

Absperrventil der Heckklappe

An der linken Maschinenseite befindet sich am
Hydraulikzylinder (1) der Heckklappe ein Absperrhahn
(2). Durch Umlegen des Hebels (3) von Position b in
Position a wird der Öldurchfluß zum Hydraulikzylinder
unterbrochen. Die Heckklappe ist gegen unbeabsichtig-
tes Schließen gesichert.
