rechte Maschinenseite
Kettentrieb oben rechts
Vorraussetzungen
•
Seitenschutze und Montageklappen sind geöffnet.
4
3
a
b
2
5

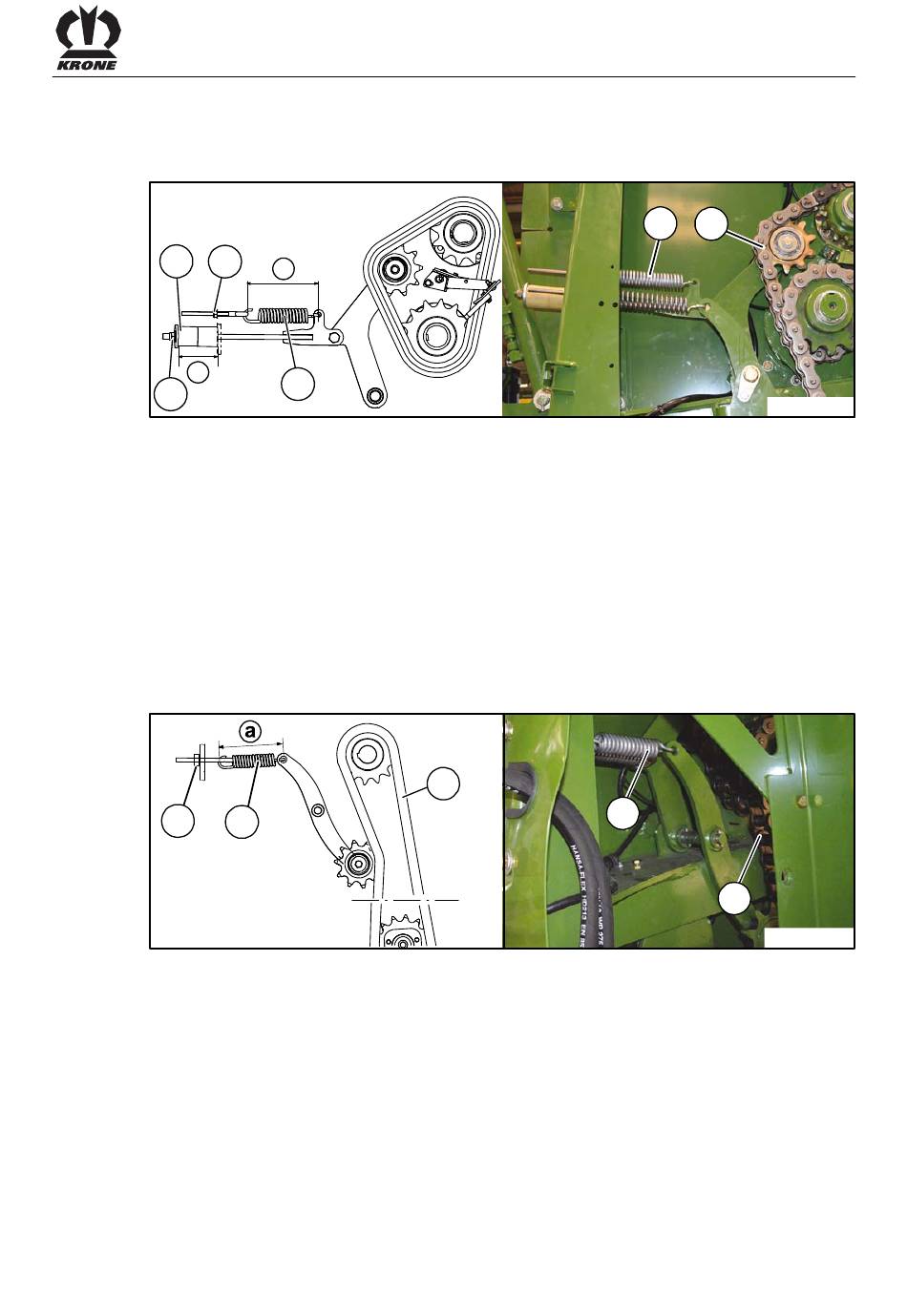

Abb. 217
Die Antriebskette (1) wird über eine Zugfeder (2) gespannt.
Kettenspannung prüfen:
•
Den Abstand (a) messen. Der Abstand (a) muss zwischen Öse innen zu Öse innen 180 mm
betragen.
Kettenspannung korrigieren:
•
Die Mutter (3) auf der Ringschraube drehen, bis das Maß (a) = 180 mm beträgt.
Position Anschlagpuffer (4) einstellen:
•
Die Mutter (5) auf der Gewindestange drehen, bis das Maß (b) = 105 mm beträgt.
Kettentrieb mitte rechts
Vorraussetzungen
•
Seitenschutze und Montageklappen sind geöffnet.
3
2
Abb. 218
Die Antriebskette (1) wird über eine Zugfeder (2) gespannt.
Kettenspannung prüfen:
•
Den Abstand (a) messen. Der Abstand (a) muss zwischen Öse innen zu Öse innen 180 mm
betragen.
Kettenspannung korrigieren:
•
Die Mutter (3) auf der Ringschraube drehen, bis das Maß (a) = 180 mm beträgt.
1
Wartung
2
1
ULT00076_1
2
1
ULT00100_1
265
