Wartung
13.10.1 Seitenschutze und Montageklappen öffnen
Die Antriebsketten sind erst zugänglich, wenn die Seitenschutze und Montageklappen geöffnet
sind.
• Seitenschutze öffnen (siehe im Kap. Sicherheitsausstattung „Seitenschutze").
Montageklappe öffnen

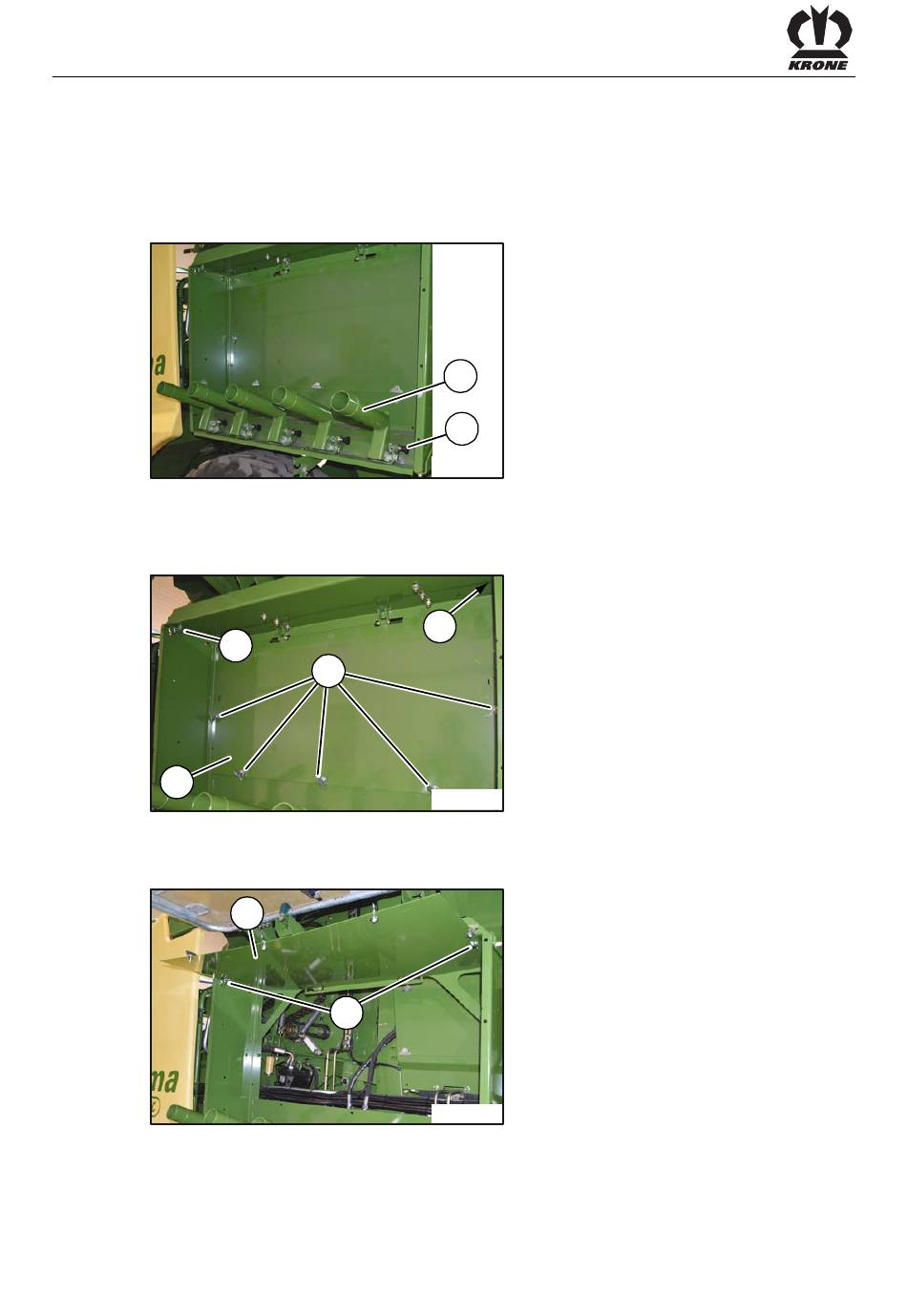

Abb. 212
Alle Folienrollenhalter (4) nach vorn schwenken:
• Den Verriegelungskopf (5) herausziehen, den Folienrollenhalter (4) nach vorn schwenken
und Verriegelungsknopf (5) einrasten lassen.
7
Abb. 213
• Die Knebel (6) an der Wartungsklappe (7) entriegeln.
• Die Federstecker (8) aus den Bolzen recht und links oben am Garnkasten ziehen.
Abb. 214
• Die Wartungsklappe (7) nach oben aufklappen und Position mit den Federsteckern (8) in
den Bolzen sichern.
262
8
6
7
8
4
5
ULT00073
8
ULT00074
ULT00075
