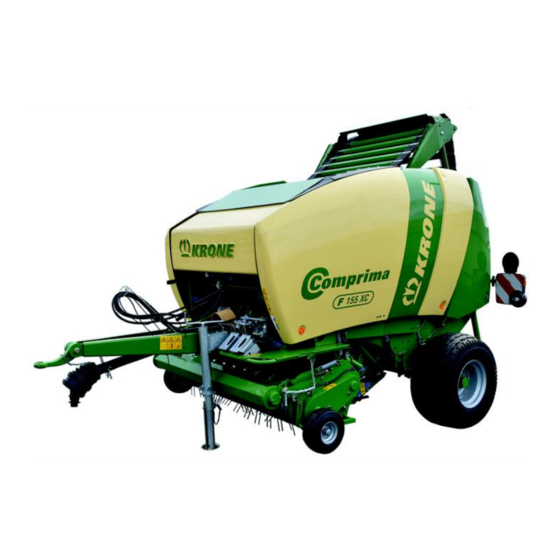

Krone Comprima F 125-1 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Krone Anleitungen
  4. Landwirtschafts-Ausrüstung
  5. Comprima F 125-1
  6. Originalbetriebsanleitung

Krone Comprima F 125-1 Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Comprima F 125 - 1
Comprima F 155 - 1
Comprima V 150 - 1
Comprima V 180 - 1
(ab Masch.-Nr.: 962 747)
Bestell-Nr.: 150 000 858 00 de
Rundballenpresse
Comprima F 125 XC - 1
Comprima F 155 XC - 1
Comprima V 150 XC - 1
Comprima V 180 XC - 1
Comprima V 210 XC - 1
15.05.2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Krone Comprima F 125-1

Inhaltszusammenfassung für Krone Comprima F 125-1

  • Seite 1 Rundballenpresse Comprima F 125 - 1 Comprima F 125 XC - 1 Comprima F 155 - 1 Comprima F 155 XC - 1 Comprima V 150 - 1 Comprima V 150 XC - 1 Comprima V 180 - 1 Comprima V 180 XC - 1 Comprima V 210 XC - 1 (ab Masch.-Nr.: 962 747) Bestell-Nr.: 150 000 858 00 de...

  • Seite 2: Inhaltsverzeichnis

    Pos : 1 /BA/Konfor mitäts er kl ärungen/Rundballenpress en/C ompri ma F/V XC - 1_R P025 @ 486\mod_1480514471200_6.doc x @ 3271095 @ @ 1 EG-Konformitätserklärung Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Str. 10, D-48480 Spelle erklären hiermit, als Hersteller des nachfolgend genannten Produkts, in alleiniger Verantwortung,...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Pos : 3 /Ü berschriften/Ü bers chriften 1/F-J/Inhalts verzeic hnis @ 31\mod_1251969952727_6.doc x @ 302159 @ 1 @ 1 Inhaltsverzeichnis Pos : 4 /BA/Inhalts verz eichnis Spr ac henneutr al @ 10\mod_1221574899104_0.doc x @ 135486 @ @ 1 Inhaltsverzeichnis ..........................3 Zu diesem Dokument ..........................
  • Seite 4 Inhaltsverzeichnis 3.6.1 Lage und Bedeutung der Sicherheitsaufkleber an der Maschine ..........29 3.6.2 Nachbestellung der Sicherheits- und Hinweisaufkleber ............46 3.6.3 Anbringung der Sicherheits- und Hinweisaufkleber ..............46 3.6.4 Ansprechpartner ........................46 Sicherheitsausstattung ........................47 3.7.1 Feststellbremse ......................... 47 3.7.2 Sicherungsseil anbringen ......................
  • Seite 5 Inhaltsverzeichnis 8.2.1 Unterlegkeile unterlegen ......................103 8.2.2 Abstellstütze in Stützstellung bringen ..................104 8.2.3 Gelenkwelle vom Traktor trennen ................... 104 8.2.4 Versorgungsleitungen trennen ....................104 Vorbereitung der Maschine für die Beförderung ................105 8.3.1 Maschine anheben ........................105 8.3.2 Seitenhauben sichern ......................106 8.3.3 Garnkastenklappe sichern ......................
  • Seite 6 Inhaltsverzeichnis 9.16.7 Position der Netzschwinge prüfen ..................147 9.16.8 Rasthebel am Netzmesser prüfen ..................149 9.17 Rollboden spannen und Federvorspannung einstellen..............150 9.18 Zugfedern der Enddruckanzeige kontrollieren ................152 9.19 Dichte des Ballenkerns einstellen ....................153 9.20 Erntegutblockaden im Bereich der Gutaufnahme entfernen ............157 9.20.1 Erntegutblockade an der Pick-up ....................
  • Seite 7 Störungen - Ursachen und Behebung....................232 14.1 Allgemeine Störungen ........................233 14.2 Störungen an der zentralen Kettenschmierung ................237 14.3 Fehlermeldungen der KRONE Bedienterminals ................237 Einlagerung ............................238 15.1 Am Ende der Erntesaison ......................238 15.2 Vor Beginn der neuen Saison ......................239 15.2.1...

  • Seite 8: Gültigkeit

    Zu diesem Dokument Pos : 6.1 /Ü bers chriften/Ü bersc hriften 1/U-Z/Z u dies em D okument @ 107\mod_1334231929021_6.doc x @ 965250 @ 1 @ 1 Zu diesem Dokument Pos : 6.2 /BA/Ei nleitung/Gültigkeit/Rundballenpr ess en/Gültig keit Compri ma F/V -1_RP025 @ 497\mod_1490346599083_6.doc x @ 3413674 @ 2 @ 1 Gültigkeit Diese Betriebsanleitung ist gültig für die Rundballenpressen der Typen: Comprima F 125 - 1...

  • Seite 9: Zu Diesem Dokument

    Zu diesem Dokument Pos : 6.9.5 /BA/Zu di es em Dokument/Ric htungs ang aben_mit Übersc hrift 3. Ebene @ 311\mod_1418209262291_6.doc x @ 2405461 @ 3 @ 1 2.5.2 Richtungsangaben Richtungsangaben in diesem Dokument wie vorne, hinten, rechts und links gelten immer in Fahrtrichtung.
  • Seite 10 Zu diesem Dokument Pos : 6.9.16 /Übersc hriften/Z wisc henübersc hriften/P-T/Symbol e in Abbil dungen @ 336\mod_1430121455379_6.doc x @ 2557564 @ @ 1 Symbole in Abbildungen Pos : 6.9.17 /BA/Z u diesem D okument/Dars tell ungs mittel _Übersicht Symbol e_BA @ 329\mod_1427193088297_6.doc x @ 2521562 @ @ 1 Zur Visualisierung der Bauteile und der Handlungsschritte werden folgende Symbole verwendet: Symbol...

  • Seite 11: Warnhinweise

    Zu diesem Dokument Pos : 6.9.19 /Übersc hriften/Z wisc henübersc hriften/U-Z /Warnhi nweis e_Zu di es em Dokument @ 337\mod_1430720690194_6.doc x @ 2563360 @ @ 1 Warnhinweise Pos : 6.9.20 /BA/Z u diesem D okument/War nhi nweis e_Zu di es em D okument_Text @ 337\mod_1430720301162_6.doc x @ 2563329 @ @ 1 Warnung WARNUNG! –...

  • Seite 12: Umrechnungstabelle

    Zu diesem Dokument Pos : 6.9.24 /BA/Z u diesem D okument/U mrec hnungstabelle metrisc hes System auf U S-Sys tem_Ü bersc hrift 3. Ebene und Einl eitungss atz @ 342\mod_1432737011694_6.doc x @ 2590499 @ 3 @ 1 2.5.7 Umrechnungstabelle Mit der folgenden Tabelle können metrische Einheiten in US-Einheiten umgerechnet werden. Pos : 6.9.25 /BA/Z u diesem D okument/U mrec hnungstabelle metrisc hes System auf U S-Sys tem @ 481\mod_1475583487474_6.doc x @ 3241380 @ @ 1 Größe SI Einheiten (Metrisch)

  • Seite 13: Sicherheit

    Sicherheit Pos : 8 /Ü berschriften/Ü bers chriften 1/P-T/Sic herheit @ 0\mod_1195566748646_6.doc x @ 628 @ 1 @ 1 Sicherheit Pos : 9 /Ü berschriften/Ü bers chriften 2/U-Z/V/Ver wendungsz wec k @ 1\mod_1201707246738_6.doc x @ 54048 @ 2 @ 1 Verwendungszweck Pos : 10 /BA/M asc hinenbesc hrei bung/M asc hinenübersic ht/R undballenpr ess en/Ver wendungsz wec k C ompri ma @ 38\mod_1265187956373_6.doc x @ 345213 @ @ 1 Die Rundballenpresse Comprima ist eine Sammelpresse mit variabler Ballenkammer.

  • Seite 14: Grundlegende Sicherheitshinweise

    Sicherheit Pos : 14.1 /Übersc hriften/Übersc hriften 2/F-J/GGrundlegende Sic her hei tshi nweise @ 186\mod_1380009482364_6.doc x @ 1606579 @ 2 @ 1 Grundlegende Sicherheitshinweise Pos : 14.2 /BA/Sicher heit/1. Gr undl egende Sicherheits hinweis e/Nic htbeac htung der SiHi und WaHi (Ei nführtext Grundl egende SiHi)_fuer all e @ 175\mod_1372834139379_6.doc x @ 1504787 @ @ 1 Nichtbeachtung der Sicherheitshinweise und Warnhinweise Die Nichtbeachtung der Sicherheitshinweise und Warnhinweise kann eine Gefährdung für Personen, Umwelt und Sachwerte zur Folge haben.

  • Seite 15: Kinder In Gefahr

    Sicherheit Pos : 14.8 /Übersc hriften/Übersc hriften 3/K-O/KKinder in Gefahr @ 187\mod_1380011650765_6.doc x @ 1606726 @ 3 @ 1 3.4.3 Kinder in Gefahr Pos : 14.9 /BA/Sicher heit/1. Gr undl egende Sicherheits hinweis e/Kinder i n Gefahr_angebaute und angehängte Mas chi nen @ 176\mod_1372842540941_6.doc x @ 1505662 @ @ 1 Kinder können Gefahren nicht einschätzen und verhalten sich unberechenbar.

  • Seite 16: Betriebssicherheit: Technisch Einwandfreier Zustand

    Sicherheit Pos : 14.20 /Ü bersc hriften/Ü berschriften 3/A-E/B/Betriebssic her hei t: T ec hnisc h ei nwandfrei er Z ustand @ 187\mod_1380012216128_6.doc x @ 1606871 @ 3 @ 1 3.4.8 Betriebssicherheit: Technisch einwandfreier Zustand Pos : 14.21 /BA/Sic herheit/1. Grundlegende Sic herheits hinweise/Betriebssic herheit - Betrieb nur nach or dnungsgemäß er Inbetriebnahme_fuer alle @ 176\mod_1372854464728_6.doc x @ 1506494 @ @ 1 Betrieb nur nach ordnungsgemäßer Inbetriebnahme Ohne ordnungsgemäße Inbetriebnahme gemäß...
  • Seite 17 Sicherheit Pos : 14.25 /BA/Sic herheit/1. Grundlegende Sic herheits hinweiseBetriebssic her hei t - T ec hnisc he Gr enz werte_RP_Schwader _Wender_BiG Pac k_Trans portwagen @ 494\mod_1488376088355_6.doc x @ 3322773 @ @ 1 Technische Grenzwerte Wenn die technischen Grenzwerte der Maschine nicht eingehalten sind, kann die Maschine beschädigt werden.

  • Seite 18: Gefahrenbereiche

    Sicherheit Pos : 14.27.1 /Ü berschriften/Ü berschriften 3/F-J/G/Gefahrenber eiche @ 187\mod_1380012427290_6.doc x @ 1606900 @ 3 @ 1 3.4.9 Gefahrenbereiche Pos : 14.27.2 /BA/Sic herheit/1. Grundlegende Sic her heits hinweise/Gefahr enbereic he_Einlei tung_fuer alle @ 453\mod_1463991292572_6.doc x @ 3077425 @ @ 1 Bei eingeschalteter Maschine kann rund um diese Maschine ein Gefahrenbereich entstehen.
  • Seite 19 Sicherheit Pos : 14.27.8 /BA/Sic herheit/1. Grundlegende Sic her heits hinweise/Gefahr enbereic h Z apfwell e_fuer alle @ 453\mod_1463993689007_6.doc x @ 3077927 @ @ 1 Gefahrenbereich Zapfwelle Personen können von der Zapfwelle und den angetriebenen Bauteilen erfasst, eingezogen und schwer verletzt werden. Vor dem Einschalten der Zapfwelle: •...

  • Seite 20: Schutzvorrichtungen Funktionsfähig Halten

    Sicherheit Pos : 14.29 /Ü bersc hriften/Ü berschriften 3/P-T/SSc hutz vorrichtungen funktionsfähig halten @ 187\mod_1380021062004_6.doc x @ 1607099 @ 3 @ 1 3.4.10 Schutzvorrichtungen funktionsfähig halten Pos : 14.30 /BA/Sic herheit/1. Grundlegende Sic herheits hinweise/Sc hutz vorrichtungen funkti ons fähig halten_fuer all e @ 453\mod_1464012282699_6.doc x @ 3080112 @ @ 1 Wenn Schutzvorrichtungen fehlen oder beschädigt sind, können sich bewegende Maschinenteile Personen schwer verletzen oder töten.

  • Seite 21: Sicherheitskennzeichnungen An Der Maschine

    Sicherheit Pos : 14.34 /Ü bersc hriften/Ü berschriften 3/P-T/SSic her hei ts kennz eichnungen an der M asc hine @ 187\mod_1380021311979_6.doc x @ 1607157 @ 3 @ 1 3.4.12 Sicherheitskennzeichnungen an der Maschine Pos : 14.35 /BA/Sic herheit/1. Grundlegende Sic herheits hinweise/Sic herheits kennz eichnung en an der M asc hi ne_fuer alle @ 176\mod_1373014574852_6.doc x @ 1508504 @ @ 1 Sicherheitsaufkleber an der Maschine warnen vor Gefährdungen an Gefahrenstellen und sind wichtiger Bestandteil der Sicherheitsausrüstung der Maschine.

  • Seite 22: Maschine Sicher Abstellen

    Sicherheit Pos : 14.43 /Ü bersc hriften/Ü berschriften 3/K-O/MM asc hine sic her abs tell en @ 187\mod_1380021652951_6.doc x @ 1607215 @ 3 @ 1 3.4.14 Maschine sicher abstellen Pos : 14.44 /BA/Sic herheit/1. Grundlegende Sic herheits hinweise/Mas chi ne sicher abstellen_R P nur Solo @ 475\mod_1472809046777_6.doc x @ 3205022 @ @ 1 Eine unsachgemäß...
  • Seite 23 Sicherheit Pos : 14.53 /BA/Sic herheit/1. Grundlegende Sic herheits hinweise/Gefahr en durc h Ei ns atz umgebung - Ver halten bei Spannungsüberschl ag von Freileitungen_fuer alle @ 454\mod_1464166378364_6.doc x @ 3082970 @ @ 1 Verhalten bei Spannungsüberschlag von Freileitungen Elektrisch leitende Teile der Maschine können durch einen Spannungsüberschlag unter hohe elektrische Spannung gesetzt werden.

  • Seite 24: Gefahrenquellen An Der Maschine

    Sicherheit Pos : 14.55 /Ü bersc hriften/Ü berschriften 3/F-J /GGefahrenquellen an der Maschi ne @ 187\mod_1380022841201_6.doc x @ 1607411 @ 3 @ 1 3.4.17 Gefahrenquellen an der Maschine Pos : 14.56 /BA/Sic herheit/1. Grundlegende Sic herheits hinweise/Gefahr enq uell en - Lär m kann zu Gesundheitss chäden führen_angehängte und angebaute Mas chi nen_BiG M @ 454\mod_1464169079062_6.doc x @ 3083212 @ @ 1 Lärm kann zu Gesundheitsschäden führen Durch die Geräuschentwicklung der Maschine während des Betriebs können gesundheitliche Schäden wie Schwerhörigkeit, Taubheit oder Tinnitus entstehen.

  • Seite 25: Gefahren Bei Bestimmten Tätigkeiten: Auf- Und Absteigen

    Sicherheit Pos : 14.63 /Ü bersc hriften/Ü berschriften 3/F-J /GGefahren bei besti mmten T ätig keiten: Auf- und Abs teig en @ 187\mod_1380022928541_6.doc x @ 1607500 @ 3 @ 1 3.4.18 Gefahren bei bestimmten Tätigkeiten: Auf- und Absteigen Pos : 14.64 /BA/Sic herheit/1. Grundlegende Sic herheits hinweise/Gefahr en bei best. Tätigkeiten: Auf- und Absteigen_R P_LW_Selbstfahrer_BiG Pac k @ 177\mod_1373283265859_6.doc x @ 1510099 @ @ 1 Sicheres Auf- und Absteigen Durch nachlässiges Verhalten beim Auf- und Absteigen können Personen vom Aufstieg fallen.

  • Seite 26: Gefahren Bei Bestimmten Tätigkeiten: Arbeiten An Rädern Und Reifen

    Bei fehlenden Kenntnissen die Räder und Reifen vom KRONE Händler oder von einem qualifiziertem Reifendienst montieren lassen. • Bei der Montage des Reifens auf die Felge darf nie der von KRONE angegebene höchstzulässige Druck überschritten werden, andernfalls kann der Reifen oder sogar die Felge explosionsartig bersten, siehe Kapitel „Technische Daten“.

  • Seite 27: Sicherheitsroutinen

    Sicherheit Pos : 16.1 /Übersc hriften/Übersc hriften 2/P-T/SSic herheitsrouti nen @ 187\mod_1380089318480_6.doc x @ 1608176 @ 2 @ 1 Sicherheitsroutinen Pos : 16.2 /Übersc hriften/Übersc hriften 3/K-O/MMas chi ne stillsetz en und sic her n @ 190\mod_1381323544614_6.doc x @ 1624714 @ 3 @ 1 3.5.1 Maschine stillsetzen und sichern Pos : 16.3 /BA/Sicher heit/3.

  • Seite 28: Ölstandskontrolle, Öl- Und Filterelementwechsel Sicher Durchführen

    Sicherheit Pos : 16.7 /Übersc hriften/Übersc hriften 3/K-O/O/Ölstands kontr olle, Öl- und Filterel ementwec hs el sic her durchführen @ 464\mod_1466749860961_6.doc x @ 3128380 @ 3 @ 1 3.5.3 Ölstandskontrolle, Öl- und Filterelementwechsel sicher durchführen Pos : 16.8 /BA/Sicher heit/3. Sic herheitsr outinen/Ölstands kontr olle, Öl- und Filterel ementwec hs el sic her durchführen @ 492\mod_1487079943575_6.doc x @ 3312280 @ @ 1 WARNUNG! Ölstandskontrolle, Öl- und Filterelementwechsel sicher durchführen! Wird die Ölstandskontrolle, der Öl- und der Filterelementwechsel nicht sicher durchgeführt,...

  • Seite 29: Sicherheitsaufkleber An Der Maschine

    Pos : 19.3 /BA/Sicher heit/Rundballenpr ess e/Sicherheit Ei nführ ung R undball enpresse_ohne Übersc hrift @ 328\mod_1426674142754_6.doc x @ 2514179 @ @ 1 Die KRONE Rundballenpresse ist mit allen Sicherheits-Einrichtungen (Schutzeinrichtungen) ausgerüstet. Nicht alle Gefahrenstellen an dieser Maschine lassen sich im Hinblick auf die Erhaltung der Funktionsfähigkeit der Maschine gänzlich sichern.
  • Seite 30 Sicherheit Pos : 19.5 /Abkürzungen /Abkürzungen s prac hneutr al/Rundballenpress en/C ompri ma F @ 256\mod_1397714206905_0.doc x @ 1962635 @ @ 1 Comprima F Pos : 19.6 /BA/Sicher heit/Aufkl eber/R undball enpresse/Sic herheits aufkleber Comprima F _rechte und linke Seite @ 322\mod_1424866127802_6.doc x @ 2481691 @ @ 1 RPN00039_4 Abb.
  • Seite 31 Sicherheit Pos : 19.8 /BA/Sicher heit/4. Sic herheits aufkleber/EU - ISO /939/939 471 1 ( 2x) Bes tell-Nr. @ 242\mod_1395396482914_6.doc x @ 1900577 @ @ 1 1) Bestell-Nr. 939 471 1 (2x) Pos : 19.9 /BA/Sicher heit/4. Sic herheits aufkleber/EU - ISO /939/939 471 1 Bild/Text Immer als ersten Sicherheits aufkl eber benutz en @ 189\mod_1381212141744_6.doc x @ 1621590 @ @ 1 Gefahr durch Fehlbedienung und Unkenntnis Durch falsche Bedienung und Unkenntnis der Maschine sowie falsches Verhalten in Gefahrensituationen besteht Lebensgefahr...
  • Seite 32 Sicherheit Pos : 19.15 /Abkürz ungen /Abkürz ung en spr ac hneutral/R undballenpr ess en/Comprima F @ 256\mod_1397714206905_0.doc x @ 1962635 @ @ 1 Comprima F Pos : 19.16 /BA/Sic herheit/Aufkleber/Rundballenpress e/Sic her heitsaufkl eber C ompri ma F _rec hte und li nke Seite @ 322\mod_1424866127802_6.doc x @ 2481691 @ @ 1 RPN00039_4 Abb.
  • Seite 33 Sicherheit Pos : 19.18 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /939/939 407 1 (2x) Bestell-Nr. @ 242\mod_1395398029092_6.doc x @ 1900724 @ @ 1 4) Bestell-Nr. 939 407 1 (2x) Pos : 19.19 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /939/939 407 1 Bild/T ext @ 198\mod_1384851397131_6.doc x @ 1672668 @ @ 1 Gefahr durch drehende Pick-up.
  • Seite 34 Sicherheit Pos : 19.25 /Abkürz ungen /Abkürz ung en spr ac hneutral/R undballenpr ess en/Comprima F @ 256\mod_1397714206905_0.doc x @ 1962635 @ @ 1 Comprima F Pos : 19.26 /BA/Sic herheit/Aufkleber/Rundballenpress e/Sic her heitsaufkl eber C ompri ma F _rec hte und li nke Seite @ 322\mod_1424866127802_6.doc x @ 2481691 @ @ 1 RPN00039_4 Abb.
  • Seite 35 Sicherheit Pos : 19.28 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /939/939 520 1 (2x) Bestell-Nr. @ 296\mod_1412684339647_6.doc x @ 2329247 @ @ 1 7) Bestell-Nr. 939 520 1 (2x) Pos : 19.29 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /939/939 520 1 Bild/T ext @ 200\mod_1385457791955_6.doc x @ 1683529 @ @ 1 Gefahr durch drehende Schnecke.
  • Seite 36 Sicherheit Pos : 19.37 /Abkürz ungen /Abkürz ung en spr ac hneutral/R undballenpr ess en/Comprima F @ 256\mod_1397714206905_0.doc x @ 1962635 @ @ 1 Comprima F Pos : 19.38 /BA/Sic herheit/Aufkleber/Rundballenpress e/Sic her heitsaufkl eber C ompri ma F _rec hte und li nke Seite @ 322\mod_1424866127802_6.doc x @ 2481691 @ @ 1 RPN00039_4 Abb.
  • Seite 37 Sicherheit Pos : 19.40 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /27 017/27 017 775 0 ( 1x) Bestell-Nr. @ 349\mod_1436191212605_6.doc x @ 2623056 @ @ 1 11) Bestell-Nr. 27 017 775 0 (1x) Pos : 19.41 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /27 017/27 017 775 0 Bild/T ext @ 353\mod_1437657453720_6.doc x @ 2640798 @ @ 1 Gefahr durch falsche Einstellung Unfallgefahr durch falsche Bremseinstellung.
  • Seite 38 Sicherheit Pos : 19.49 /Abkürz ungen /Abkürz ung en spr ac hneutral/R undballenpr ess en/Comprima V @ 256\mod_1397714229979_0.doc x @ 1962663 @ @ 1 Comprima V Pos : 19.50 /BA/Sic herheit/Aufkleber/Rundballenpress e/Sic her heitsaufkl eber C ompri ma V_rechte und linke Sei te @ 322 \mod_1424872582100_6.doc x @ 2482716 @ @ 1 VPN00002_4 Abb.
  • Seite 39 Sicherheit Pos : 19.52 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /939/939 471 1 (2x) Bestell-Nr. @ 242\mod_1395396482914_6.doc x @ 1900577 @ @ 1 1) Bestell-Nr. 939 471 1 (2x) Pos : 19.53 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /939/939 471 1 Bild/T ext Immer als ersten Sic herheits aufkleber benutzen @ 189\mod_1381212141744_6.doc x @ 1621590 @ @ 1 Gefahr durch Fehlbedienung und Unkenntnis Durch falsche Bedienung und Unkenntnis der Maschine sowie falsches Verhalten in Gefahrensituationen besteht Lebensgefahr...
  • Seite 40 Sicherheit Pos : 19.59 /Abkürz ungen /Abkürz ung en spr ac hneutral/R undballenpr ess en/Comprima V @ 256\mod_1397714229979_0.doc x @ 1962663 @ @ 1 Comprima V Pos : 19.60 /BA/Sic herheit/Aufkleber/Rundballenpress e/Sic her heitsaufkl eber C ompri ma V_rechte und linke Sei te @ 322 \mod_1424872582100_6.doc x @ 2482716 @ @ 1 VPN00002_4 Abb.
  • Seite 41 Sicherheit Pos : 19.62 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /939/939 125 1 (2x) Bestell-Nr. H = 100 mm @ 297\mod_1412689724389_6.doc x @ 2330961 @ @ 1 4) Bestell-Nr. 939 125 1 (2x) H = 100 mm Pos : 19.63 /BA/Sic herheit/4.
  • Seite 42 Sicherheit Pos : 19.69 /Abkürz ungen /Abkürz ung en spr ac hneutral/R undballenpr ess en/Comprima V @ 256\mod_1397714229979_0.doc x @ 1962663 @ @ 1 Comprima V Pos : 19.70 /BA/Sic herheit/Aufkleber/Rundballenpress e/Sic her heitsaufkl eber C ompri ma V_rechte und linke Sei te @ 322 \mod_1424872582100_6.doc x @ 2482716 @ @ 1 VPN00002_4 Abb.
  • Seite 43 Sicherheit Pos : 19.72 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /942/942 002 4 (4x) Bestell-Nr. @ 219\mod_1391076364640_6.doc x @ 1775547 @ @ 1 7) Bestell-Nr. 942 002 4 (4x) Pos : 19.73 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /942/942 002 4 Bild/T ext @ 189\mod_1381212442497_6.doc x @ 1621649 @ @ 1 Gefahr durch drehende Maschinenteile.
  • Seite 44 Sicherheit Pos : 19.81 /Abkürz ungen /Abkürz ung en spr ac hneutral/R undballenpr ess en/Comprima V @ 256\mod_1397714229979_0.doc x @ 1962663 @ @ 1 Comprima V Pos : 19.82 /BA/Sic herheit/Aufkleber/Rundballenpress e/Sic her heitsaufkl eber C ompri ma V_rechte und linke Sei te @ 322 \mod_1424872582100_6.doc x @ 2482716 @ @ 1 VPN00002_4 Abb.
  • Seite 45 Sicherheit Pos : 19.84 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /27 014/27 014 439 0 ( 1x) Bestell-Nr. @ 350\mod_1436440656414_6.doc x @ 2626503 @ @ 1 11) Bestell-Nr. 27 014 439 0 (1x) Pos : 19.85 /BA/Sic herheit/4. Sic her hei tsaufkl eber/EU - ISO /27 014/27 014 439 0 Bild/T ext @ 350\mod_1436440659725_6.doc x @ 2626594 @ @ 1 Gefahr durch Stoß...

  • Seite 46: Nachbestellung Der Sicherheits- Und Hinweisaufkleber

    3.6.4 Ansprechpartner Pos : 21 /BA/Adress en/Adresse Mas chi nenfabrik KR ONE Spelle @ 489\mod_1484905432391_6.doc x @ 3290605 @ @ 1 Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Straße 10 D-48480 Spelle (Germany) Telefon: + 49 (0) 59 77/935-0 (Zentrale)

  • Seite 47: Sicherheitsausstattung

    Sicherheit Pos : 25.1 /Übersc hriften/Übersc hriften 2/P-T/SSic herheits ausstattung @ 17\mod_1236613960651_6.doc x @ 205806 @ 2 @ 1 Sicherheitsausstattung Pos : 25.2 /BA/Sicher heit/7. Gefahrenhi nweis e alt/WARNUN G - F unktion Sicherheits ei nrichtungen Maschi ne @ 211\mod_1389263571993_6.doc x @ 1734469 @ @ 1 WARNUNG! –...

  • Seite 48: Sicherungsseil Anbringen

    Sicherheit Pos : 25.10 /Ü bersc hriften/Ü berschriften 3/P-T/SSic her ungss eil anbringen @ 289\mod_1410256423639_6.doc x @ 2286878 @ 3 @ 1 3.7.2 Sicherungsseil anbringen Pos : 25.11 /BA/Inbetri ebnahme/F eststell brems e/H andbrems e mit Seil Bil d C ompri ma_F orti ma @ 295\mod_1411992662492_6.doc x @ 2315760 @ @ 1 COM00367 Abb.

  • Seite 49: Abstellstütze

    Sicherheit Pos : 25.14 /Ü bersc hriften/Ü berschriften 3/A-E/A/Abstellstütz e @ 109\mod_1335355963452_6.doc x @ 976539 @ 3 @ 1 3.7.3 Abstellstütze Pos : 25.15 /BA/Sic herheit/2. Voranges tellte Warnhinweise/War nung - Quetsc hgefahr durc h Abstells tütze @ 350\mod_1436788486251_6.doc x @ 2628446 @ @ 1 WARNUNG! Quetschgefahr durch die Abstellstütze Beim Betätigen der Abstellstütze können sich Personen an Händen oder Füßen quetschen.
  • Seite 50 Sicherheit Pos : 25.29 /Ü bersc hriften/Z wis chenübers chriften/A-E/Bei Ausführung mi t hydr aulisc hem Stützfuß @ 226\mod_1392704010647_6.doc x @ 1825308 @ @ 1 Bei Ausführung mit hydraulischem Stützfuß Pos : 25.30 /Layout Module /----------------Leerz eile 5 Pt.-------------------- @ 120\mod_1342592918145_0.doc x @ 1092559 @ @ 1 Pos : 25.31 /Ü...
  • Seite 51 Sicherheit Pos : 25.38 /Ü bersc hriften/Z wis chenübers chriften/A-E/Abstellstütz e in Stützstellung bri ngen @ 363\mod_1439898162667_6.doc x @ 2672980 @ @ 1 Abstellstütze in Stützstellung bringen Pos : 25.39 /BA/Sic herheit/R undball enpresse/Abstellstütz e_Vorauss etz ung Masc hi ne angehängt_Comprima F /V @ 363\mod_1439898531776_6.doc x @ 2673010 @ @ 1 Voraussetzung: –...

  • Seite 52: Unterlegkeile

    Sicherheit Pos : 25.45 /Ü bersc hriften/Ü berschriften 3/U-Z/U nterleg keile @ 33\mod_1254202555660_6.doc x @ 318448 @ 3 @ 1 3.7.4 Unterlegkeile Pos : 25.46 /BA/F ahr en und Trans por t/Rundballenpress e/Bild Unterleg keile Comprima neu @ 292\mod_1411049005397_6.doc x @ 2302637 @ @ 1 Abb.

  • Seite 53: Anschlagpunkte
