Inbetriebnahme
7.5.1
Terminal anschließen (Bei Traktoren ohne ISOBUS System)

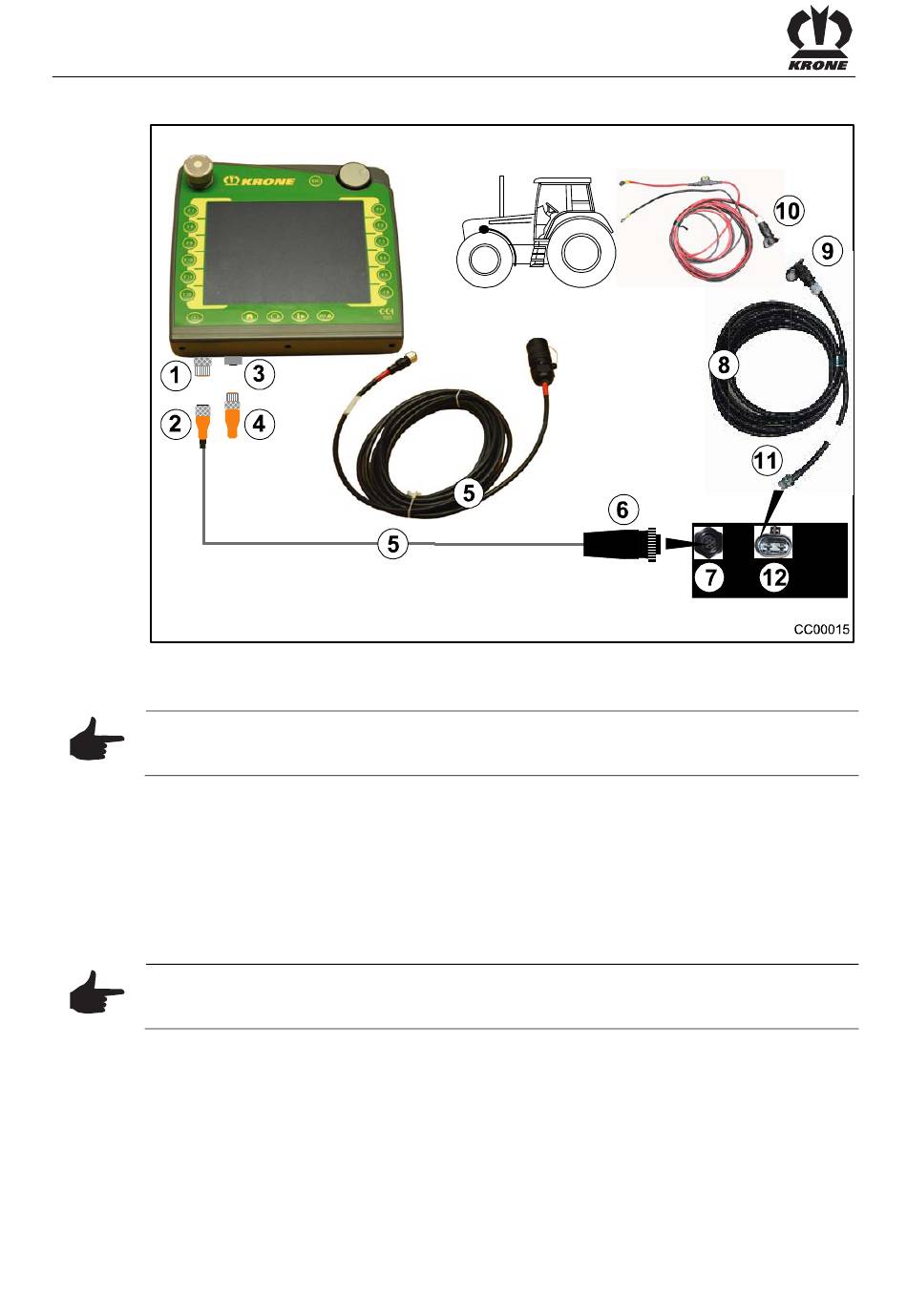

Abb. 47
Verbindung Terminal zur Maschine
Hinweis
Der Anschluss vom Terminal zur Maschine erfolgt über den mitgelieferten Kabelsatz (5)
(Artikel-Nr. 20 081 224 0).
•
Verbinden Sie den Stecker (2) des Kabelsatzes (5) mit der Steckdose (1) (CAN1-IN) des
Terminals
•
Verbinden Sie den Stecker (6) (7-polig) des Kabelsatzes (5) mit der Steckdose (7) (7-polig)
der Maschine
•
Verbinden Sie den Abschlussstecker (4) (Artikel-Nr. 00 302 300 0 im Lieferumfang
enthalten) mit der Steckdose (3) (CAN1-out) des Terminals
Verbindung Traktor zur Maschine
Hinweis
Der Anschluss vom Traktor zur Maschine erfolgt über das mitgelieferte Stromversorgungskabel
(8) (Artikel-Nr. 20 080 601 0).
•
Verbinden Sie den Stecker (9) des Stromversorgungskabels (8) mit der
Dauersteckdose (10) des Traktors
•
Verbinden Sie den Stecker (11) (2-polig) des Stromversorgungskabels (8) mit der
Steckdose (12) (2-polig) der Maschine
74
