Erstinbetriebnahme
6.5.2
Maschinenseitige Montage der Gelenkwelle
•
Die Maschine stillsetzen und sichern, siehe Kapitel Sicherheit -> Sicherheitsroutinen
„Maschine stillsetzen und sichern".
Hinweis
Beim Anbau der Gelenkwelle darauf achten, dass das Weitwinkelgelenk traktorseitig montiert
wird.

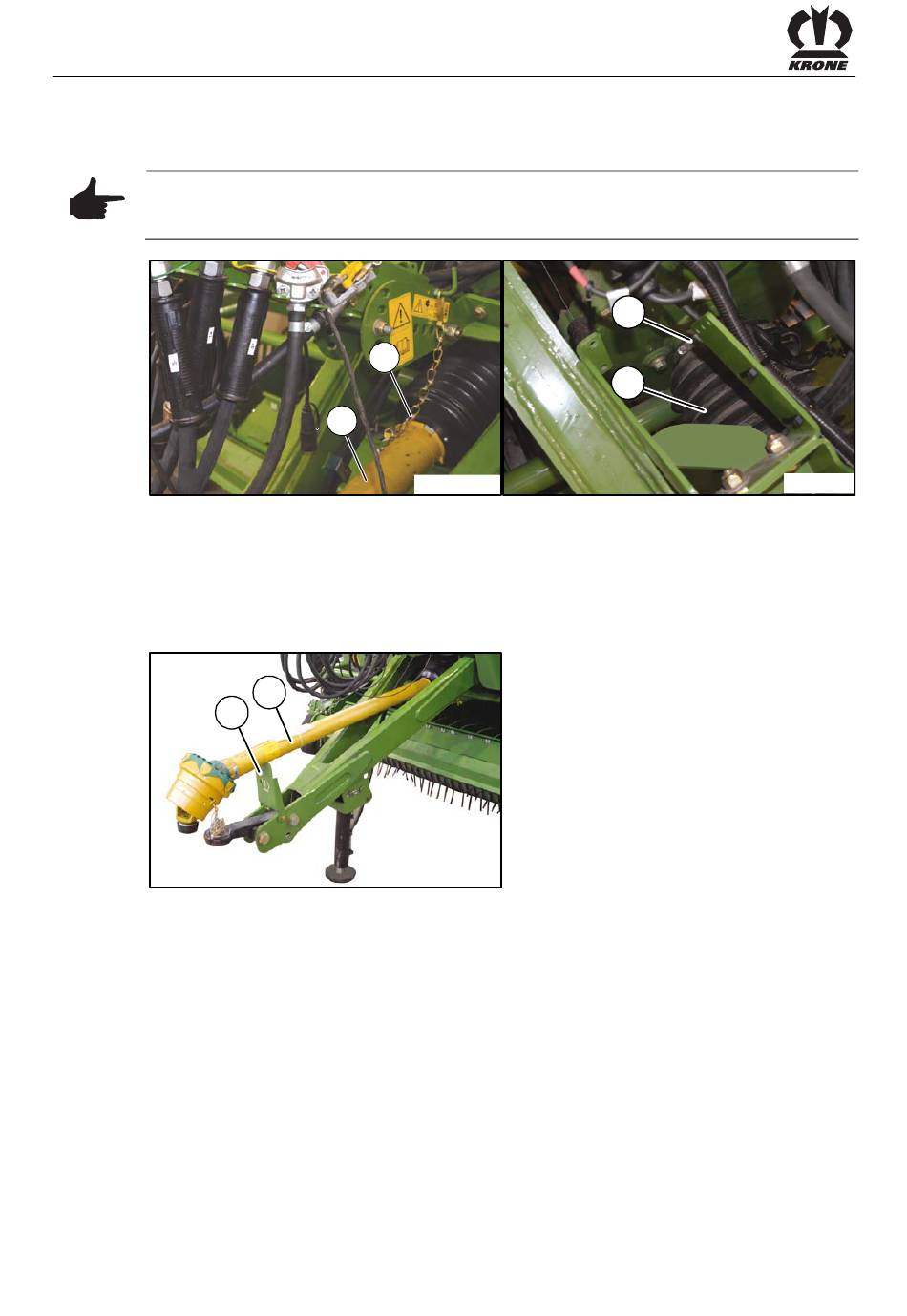

Abb. 39
•
Gelenkwelle (1) maschinenseitig aufschieben, bis die Sicherung einrastet oder die
Gelenkwelle verschraubt werden kann (siehe mitgelieferte Betriebsanleitung des
Gelenkwellenherstellers).
•
Die Haltekette (2) des Gelenkwellenschutzes (3) maschinenseitig einhängen.
•
Den Gelenkwellenschutz mit einer Schlauchschelle (4) am Getriebe befestigen.
2
Abb. 40
•
Die Gelenkwellenstütze (2) hochklappen und die Gelenkwelle (1) darauf ablegen.
64
2
1
ULT00037_1
1
ULT00134
4
3
ULT00133
