7.5 Elektrische Anschlüsse
• Die Maschine stillsetzen und sichern, siehe Kapitel Sicherheit -> Sicherheitsroutinen
„Maschine stillsetzen und sichern".
Die Maschine benötigt zur Stromversorgung des Bordrechners und der Beleuchtung eine
Spannungsquelle.
Eine Steckdose zur Montage an den Traktor gehört zum Lieferumfang.
2
1
3

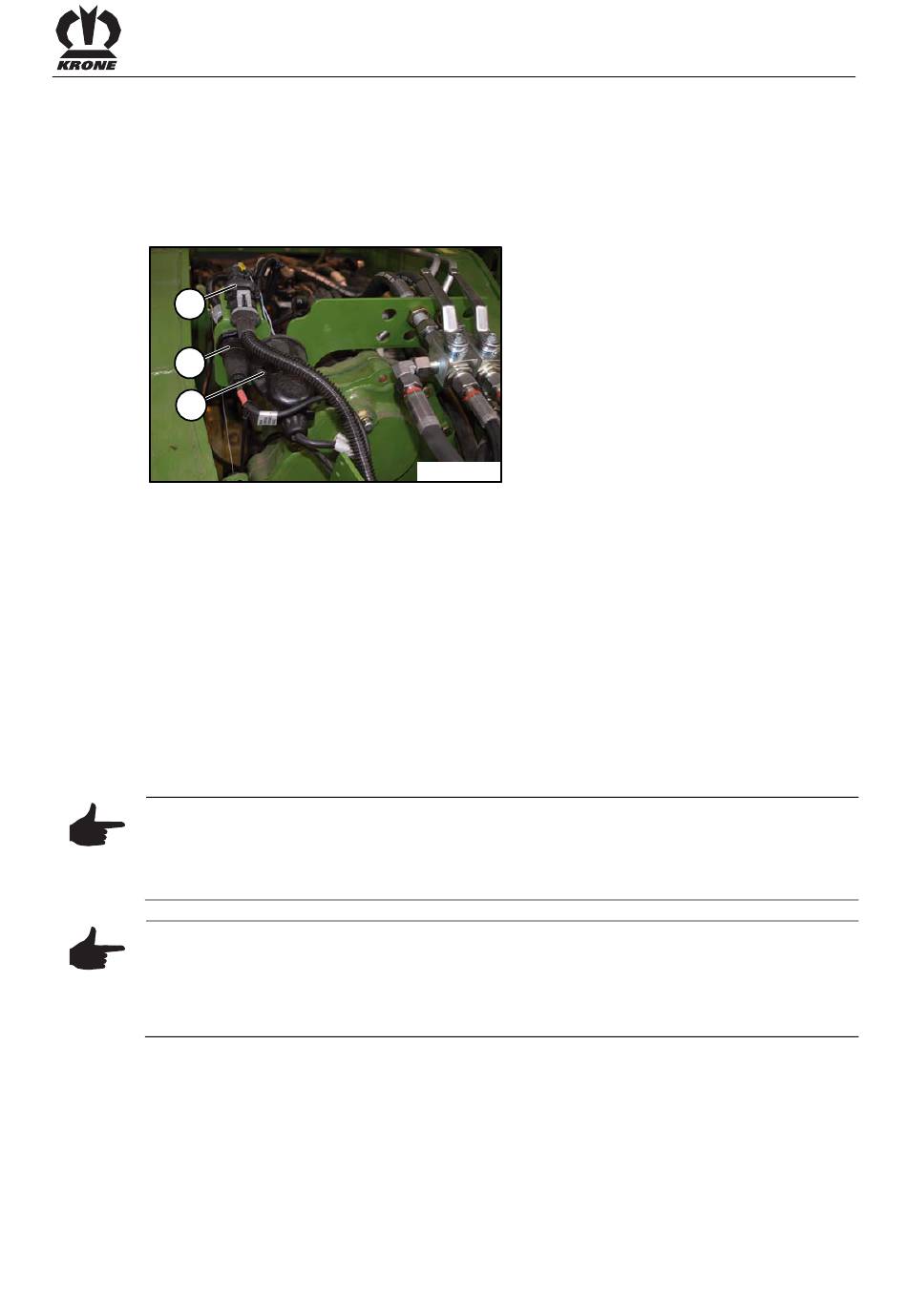

Abb. 46
Steckdose (1):
7-polig Steckdose für Verbindungskabel zwischen Terminal und Maschine.
Steckdose (2):
2-polige Steckdose für Stromversorgungskabel zwischen Maschine und Dauersteckdose des
Traktors (direkter Batterieanschluß für Dauerstrom notwendig).
Steckdose (3):
7-polige Normsteckdose für die Beleuchtung.
Elektrische Anschlüsse herstellen
• Die mitgelieferte Steckdose an die 12 V Batterie des Traktors anschließen.
• Die Verbindungskabel in die entsprechenden Steckdosen (1), (2) und (3) an der Maschine
einstecken und sichern.
Hinweis
Die mitgelieferte Dauersteckdose (12V) (DIN 9680) ist mit einer Sicherung 25 Ampere
abgesichert.
Wird das Stromversorgungskabel an eine vorhandene traktorseitige Dauersteckdose (DIN
9680) angeschlossen muss diese ebenfalls mit 25 Ampere abgesichert sein.
Hinweis
Verlängerungskabel für das Terminal können unter den ET-Nummern:
• 303 174 0 (2500 mm Länge)
• 302 959 0 (5000 mm Länge)
bestellt werden.
