Zuführposition einstellen

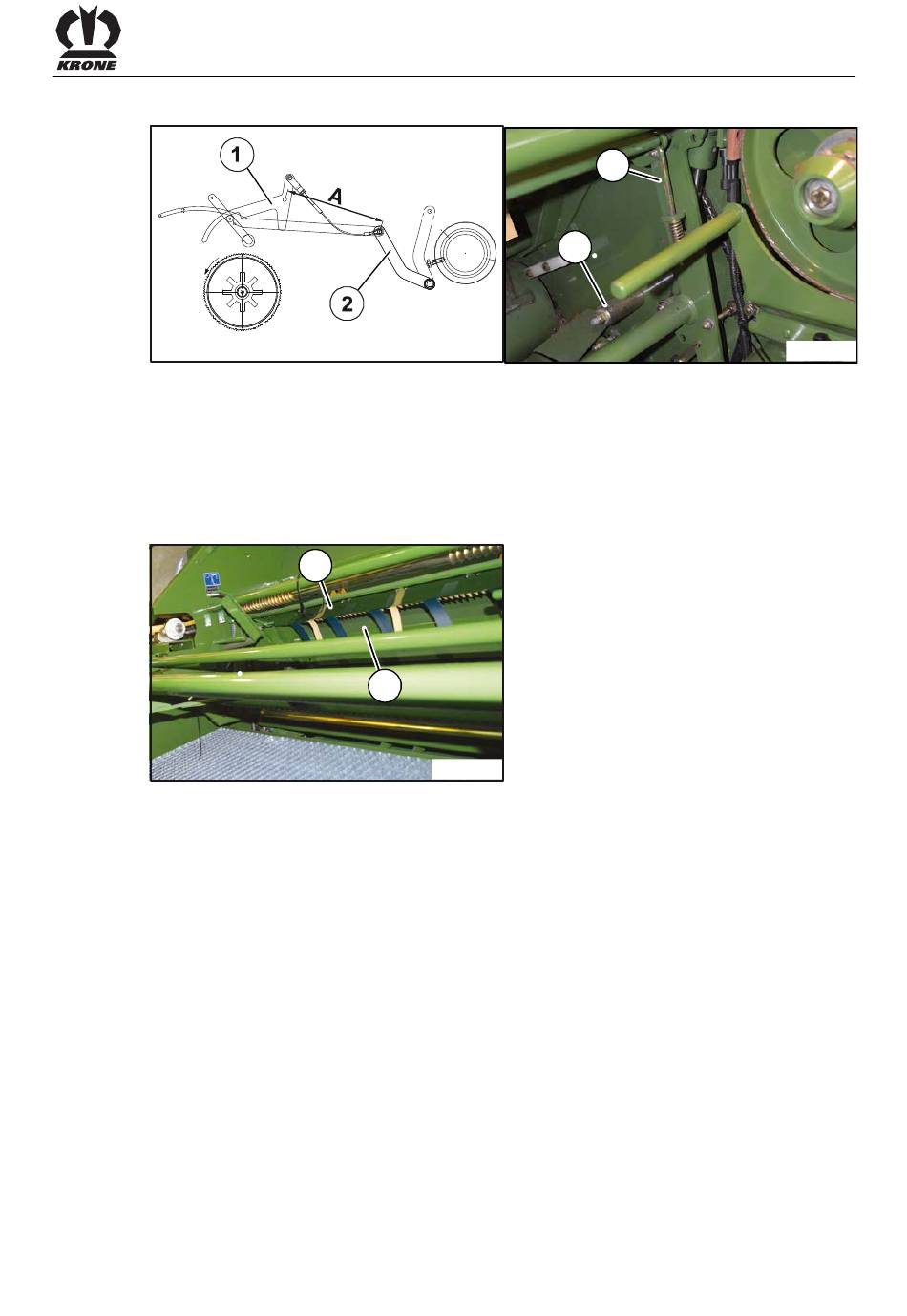

Abb. 173
Eine optimale Einstellung der Zuführposition ist erreicht, wenn das Einführblech (3) soweit
herunterfährt, bis die Schwinge (5) auf dem Bolzen (6) aufliegt.
Der Abstand zwischen dem Drehpunkt der Klinke (1) und dem Stellhebel (2) sollte ca. "A" = 285
mm betragen.
Bei Abweichungen das Maß "A" über das Bedienterminal einstellen:
•
Im Bedienterminal das Menü "Sensortest Hand" aufrufen.
Abb. 174
•
Motor über die Bedieneinheit soweit ausfahren, bis die Schwinge (5) auf dem Bolzen (6)
aufliegt. Zwischen Einführblech (3) und Förderwalze (4) darf nur noch ein kleiner Spalt
vorhanden sein.
•
Diese Zuführposition über die Bedieneinheit abspeichern.
ULT00101
3
4
ULT00092
5
6
