KRONE ISOBUS-Terminal
9.2.2 Multifunktionshebel an CCI-Terminal anschließen (bei Traktoren ohne ISOBUS System)
1
2

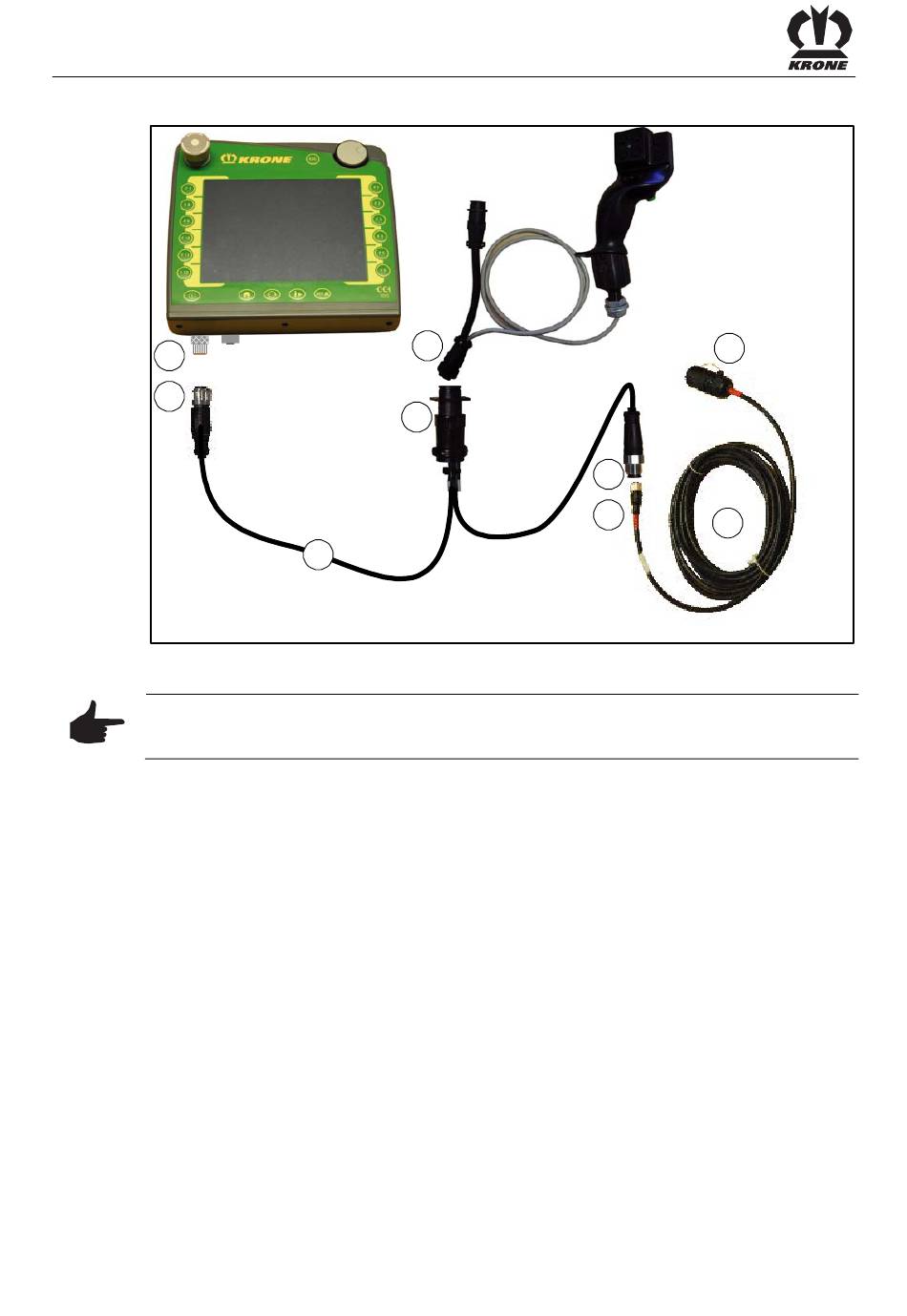

Abb. 75
Hinweis
Der Anschluss vom Terminal zum Multifunktionshebel erfolgt über den speziellen Kabelsatz (9),
welcher unter Angabe der Krone Artikel-Nr. 20 081 676 0 bestellt werden kann.
• Verbinden Sie den Stecker (2) des Kabelsatzes (9) mit der Steckdose (1) (CAN1-IN) des
Terminals
• Verbinden Sie die Steckdose (3) des Kabelsatzes (9) mit dem Stecker (4) des
Kabelsatzes (5)
• Verbinden Sie den ISO-Stecker (8) (9-polig) des Kabelsatzes (9) mit der ISO-Steckdose (7)
(9-polig) des Multifunktionshebels
• Verbinden Sie den Stecker (6) (7-polig) des Kabelsatzes (5) mit der Steckdose (7-polig) der
Maschine
96
7
8
9
6
3
4
5
CC000546
