Krone Ultima CF 155 Originalbetriebsanleitung Seite 267

WARNUNG! – Quetschgefahr!
Auswirkung: Verletzungen der Füße.
• Pick-up bis auf den Boden absenken.
Kettentrieb Pick-up rechts
Vorraussetzungen
• Schutz ist abgebaut.
1

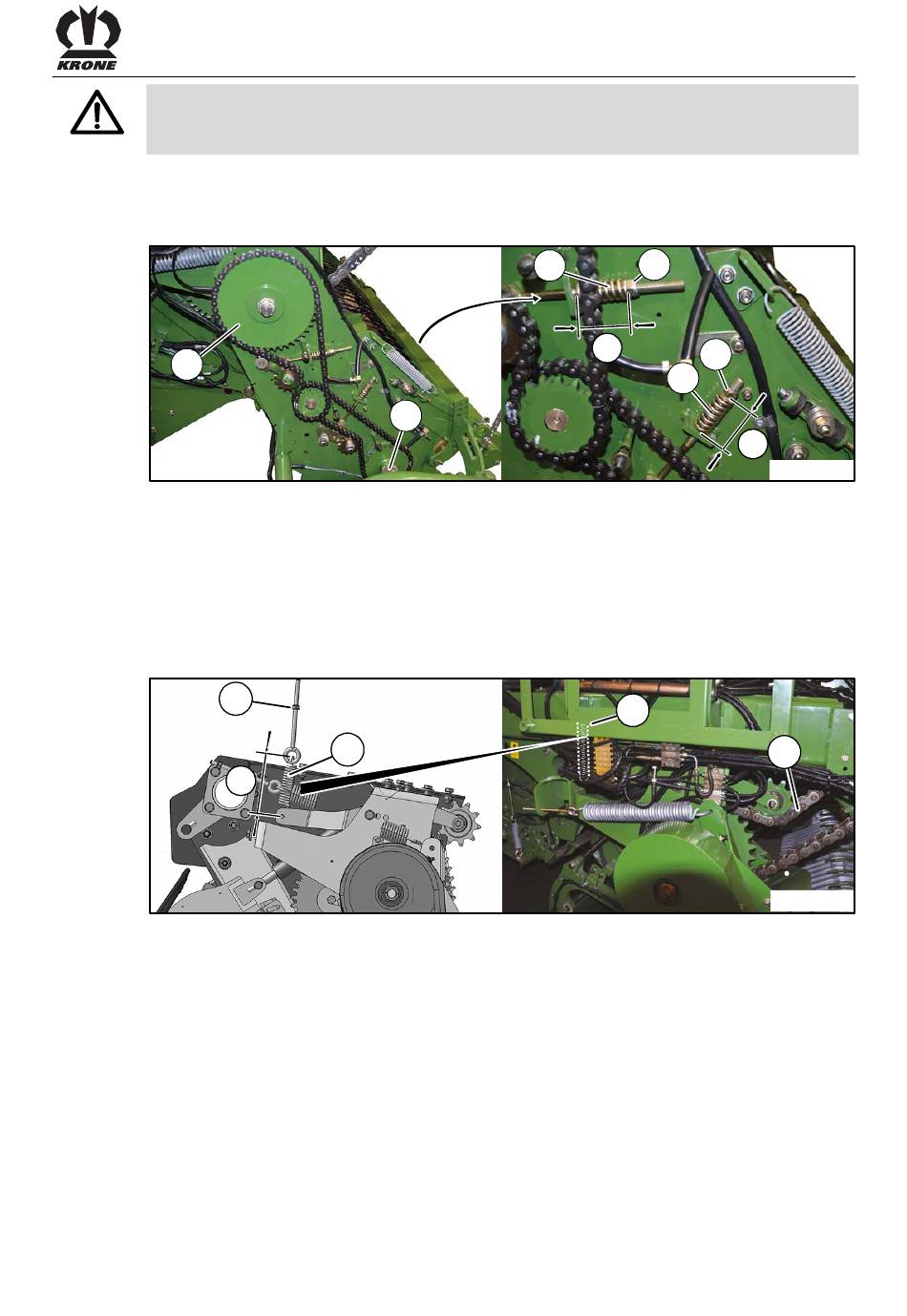

Abb. 220
Der Hauptantrieb Pick-up (1) und der Antrieb Pick-up (2) befinden sich an der Pick-up auf der
rechten Maschinenseite. Die Antriebsketten werden mit den Spannelementen (3) gespannt.
Kettenspannung prüfen:
Die gespannte Federlänge muss a = 60 mm betragen.
Kettenspannung korrigieren:
• Die Federspannung der Druckfeder (3) durch Drehen der Mutter (4) erhöhen bzw.
verringern, bis Abstand a = ca. 60 mm eingestellt ist.
3
a
Abb. 221
Die Antriebskette (1) des Schneidwalzenantriebs wird über die Zugfeder (2) gespannt.
Kettenspannung prüfen:
Die gespannte Federlänge muss a = ca. 180 mm betragen.
Kettenspannung korrigieren:
• Die Federspannung der Zugfeder (2) durch Drehen der Mutter (3) erhöhen bzw. verringern,
bis Abstand a = ca. 180 mm eingestellt ist.
2
2
4
3
a
4
3
2
Wartung
a
ULT00098_1
1
ULT00144
267
