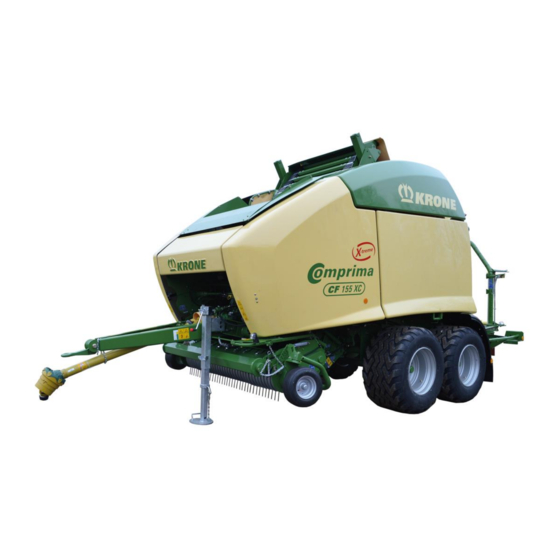

Krone Comprima CF 155 XC X-treme Ergänzung Zur Betriebsanleitung
Rundballenpressen; b355 – wiegeeinrichtung
Vorschau ausblenden
Andere Handbücher für Comprima CF 155 XC X-treme:
- Betriebsanleitung (198 Seiten) ,
- Ergänzung zur betriebsanleitung (18 Seiten) ,
- Ergänzung zur betriebsanleitung (46 Seiten)
Verwandte Anleitungen für Krone Comprima CF 155 XC X-treme
Inhaltszusammenfassung für Krone Comprima CF 155 XC X-treme
- Seite 1 Dieses Dokument zur Betriebsanleitung der Maschine beilegen. Ergänzung zur Betriebsanleitung Dokumentennummer: 150001062_00_de für Beipack: B355 – Wiegeeinrichtung Rundballenpressen...
- Seite 2 Ergänzung zur Betriebsanleitung 150001062_00_de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu diesem Dokument......................... 4 Gültigkeit ............................ 4 Nachbestellung .......................... 4 Mitgeltende Dokumente ....................... 4 Sicherheit............................ 5 Bedeutung der Ergänzung zur Betriebsanleitung ................ 5 Terminal – Maschinenfunktionen ..................... 6 Anzeigen im Arbeitsbild ....................... 6 Terminal – Menüs........................ 10 Menüstruktur .......................... 10 Menüebene aufrufen........................ -
Seite 4: Zu Diesem Dokument
Comprima CV 150 XC X-treme Nachbestellung Sollte dieses Dokument vollständig oder teilweise unbrauchbar geworden sein, können Sie unter Angabe der auf dem Deckblatt angegebenen Dokumentennummer ein Ersatzdokument anfordern. Des Weiteren kann das Dokument auch online über die KRONE Mediathek http:// www.mediathek.krone.de// heruntergeladen werden. -
Seite 5: Sicherheit
Sicherheit Bedeutung der Ergänzung zur Betriebsanleitung Sicherheit WARNUNG Verletzungsgefahr durch Nichtbeachtung der grundlegenden Sicherheitshinweise Werden die grundlegenden Sicherheitshinweise nicht beachtet, können Personen schwer verletzt oder getötet werden. „ Um Unfälle zu vermeiden, müssen die grundlegenden Sicherheitshinweise in der Betriebsanleitung gelesen und beachtet werden. WARNUNG Verletzungsgefahr durch Nichtbeachtung der Sicherheitsroutinen Werden die Sicherheitsroutinen nicht beachtet, können Personen schwer verletzt oder getötet... -
Seite 6: Terminal - Maschinenfunktionen
Bei Nichtbeachtung der Fehlermeldungen ohne Behebung der Störung kann es zu Personenschäden und/oder schweren Schäden an der Maschine kommen. „ Bei angezeigter Fehlermeldung die Störung beheben, siehe Seite 20. „ Kann die Störung nicht behoben werden, den KRONE Servicepartner kontaktieren. Anzeigen im Arbeitsbild ∑ 125cm 0/11... - Seite 7 Terminal – Maschinenfunktionen Anzeigen im Arbeitsbild Symbol Erläuterung Richtungsanzeige Pfeile: Links und rechts von der Richtungsanzeige können während des Betriebs Pfeile erscheinen. Die Pfeile haben drei verschiedene Größen, nummeriert von 1 bis 3. Die Pfeile zeigen dem Fahrer an, zu welcher Seite und wie stark er beim Überfahren des Schwads seine Richtung korrigieren muss, um eine gleich- mäßige Befüllung der Ballenkammer zu erreichen.
- Seite 8 Terminal – Maschinenfunktionen Anzeigen im Arbeitsbild Symbol Erläuterung Netz/Folie wird abgeschnitten. Netz/Folie wurde nicht abgeschnitten. Netz-/Folienbindung ist abgeschlossen. Symbole Wickeleinrichtung/Wickeltisch Symbol Erläuterung Wickeltisch in Position Mitte (ohne Rundballen) Wickeltisch in Position vorn (ohne Rundballen) Wickeltisch in Position hinten (ohne Rundballen) Wickeltisch in Position vorn (mit Rundballen) Wickeltisch in Position Mitte (mit Rundballen) Wickeltisch in Position hinten (mit Rundballen)
- Seite 9 Terminal – Maschinenfunktionen Anzeigen im Arbeitsbild Symbole während der Übergabe Symbol Erläuterung Die Heckklappe wird geöffnet. Die Heckklappe ist offen, der Heber ist vorn ohne Rundballen, der Wickeltisch ist vorn ohne Rundballen. Der Rundballen wird an den Wickeltisch übergeben. Die Heckklappe wird geschlossen, der Wickeltisch fährt in die mittlere Position.
-
Seite 10: Terminal - Menüs
Terminal – Menüs Menüstruktur Terminal – Menüs Menüstruktur Die Menüstruktur ist je nach Ausstattung der Maschine in folgende Menüs unterteilt. Einstellungen Presse Anzahl Netzlagen Anzahl Folienlagen (bei Ausführung „Netz- und Folienbindung“) Vorsignalisierung Bindestartverzögerung für Netzbindung Bindestartverzögerung für Folienbindung (bei Ausführung „Netz- und Folienbindung“) Ballendurchmesser Elektronische Pressdruckeinstellung Empfindlichkeit Richtungsanzeige... - Seite 11 Terminal – Menüs Menüstruktur Korrektur Folienumwicklungen Wickelarm ± Bedienart Wickeleinrichtung AUTO Bedienart Wickeltisch AUTO Folienbreite x mm Folienrisserkennung Wiegeeinrichtung Handbedienung Zähler 13-1 Kundenzähler ∑ 13-2 Gesamtzähler ∑ ISOBUS 14-1 „Auxiliary“-Funktion (AUX) prüfen 14-3 Display Tag-Nacht-Beleuchtung 14-7 Tastenanzahl umschalten Ergänzung zur Betriebsanleitung 150001062_00_de...
-
Seite 12: Menüebene Aufrufen
Terminal – Menüs Menüebene aufrufen 14-9 Umschalten zwischen Terminals“ Einstellungen 15-1 Sensortest 15-2 Aktortest 15-3 Software-Info 15-6 Monteurebene 15-8 Diagnose 15-9 Handbedienung ohne Sicherheitsabfrage Menüebene aufrufen „ Um die Menüebene aus dem Arbeitsbild heraus aufzurufen, drücken. Æ Das Display zeigt die Menüebene an. Von den Menüseiten zum Hauptmenü... -
Seite 13: Menü 3 „Wiegeeinrichtung
Terminal – Menüs Menü 3 „Wiegeeinrichtung“ Menü 3 „Wiegeeinrichtung“ 100.0% EQ003-182 / EQ003-183 ü Die Menüebene ist aufgerufen, siehe Seite 12. „ Um das Menü zu öffnen, auswählen. Æ Das Display zeigt das Menü „Wiegeeinrichtung“ an. Wiegeeinrichtung auf Null setzen ü Die Maschine steht waagerecht auf einem tragfähigen und ebenen Untergrund. „... -
Seite 14: Menü 13 „Zähler
Terminal – Menüs Menü 13 „Zähler“ Menü 13 „Zähler“ ∑ ∑ EQG003-011 ü Die Menüebene ist aufgerufen, siehe Seite 12. „ Um das Menü zu öffnen, drücken. Æ Das Display zeigt das Menü „Zähler“ an. Das Menü „Zähler“ ist in folgende Untermenüs unterteilt: Zähler 13-1 Kundenzähler... - Seite 15 Terminal – Menüs Menü 13 „Zähler“ Symbol Erläuterung Kundenzähler 1–20 (grau hinterlegt ist der aktive Kundenzähler) Summe der gepressten Rundballen für den jeweiligen Kunden Summe der gewickelten Silageballen für den jeweiligen Kunden Gesamtgewicht aller gepressten Rundballen für den jeweiligen Kun- Betriebsstundenzähler für den jeweiligen Kunden Mit den Tasten an den Seiten des Terminals können folgende Funktionen bedient werden: Symbol...
-
Seite 16: Menü 15-1 „Sensortest
Terminal – Menüs Menü 15-1 „Sensortest" Kundenzähler auf Null setzen Der jeweilige Kundenzähler muss hierfür nicht aktiviert sein. „ Um einen bestimmten Kundenzähler auf Null zu setzen, mit und gewünschten Kundenzähler navigieren und drücken. „ Um alle Kundenzähler auf Null zu setzen, mindestens 2 Sekunden gedrückt halten. - Seite 17 Terminal – Menüs Menü 15-1 „Sensortest" Symbol Bezeichnung Erläuterung Vorherigen Sensor anwählen Nächsten Sensor anwählen Menü verlassen Einstellwerte: Im oberen Bereich der Balkenanzeige wird der minimale und maximale Einstellwert bei bedämpftem Sensor (Metall vorm Sensor) angezeigt. Der aktuelle Einstellwert (Istwert) wird unter der Balkenanzeige angezeigt.
-
Seite 18: Terminal - Menüs
Terminal – Menüs Menü 15-1 „Sensortest" Sensor Bezeichnung Rundballen auf Wickeltisch rechts Wickeltisch Mitte Wickeltisch vorn Nullstellung Wickelarm Position Wickelarm Haltearm links geöffnet Haltearm rechts geöffnet Folienrisserkennung Ballenheber unten Rundballen auf Heber Messergruppe B ausgeschwenkt (bei Ausführung „Hydraulische Messergruppenschaltung“) Messergruppe B eingeschwenkt (bei Ausführung „Hydraulische Mes- sergruppenschaltung“) Messergruppe A ausgeschwenkt (bei Ausführung „Hydraulische Messergruppenschaltung“) - Seite 19 Terminal – Menüs Menü 15-1 „Sensortest" Mögliche Statusanzeigen der Sensoren Symbol Bezeichnung Sensor betriebsbereit Sensor bedämpft (Metall vorm Sensor) Sensor unbedämpft (kein Metall vorm Sensor) Kabelbruch oder Kurzschluss Defekt an Sensor oder Jobrechner Kabelbruch Kurzschluss Ergänzung zur Betriebsanleitung 150001062_00_de...
-
Seite 20: Störung, Ursache Und Behebung
Sensor-/Aktorfehler beheben Eine Reparatur oder ein Austausch von Komponenten darf nur durch eine qualifizierte Fachwerkstatt durchgeführt werden. Bevor der KRONE Servicepartner kontaktiert wird, folgende Informationen über die Fehlermeldung sammeln: „ Die im Display angezeigte Fehlernummer notieren. „ Den Sensor/Aktor äußerlich auf Beschädigungen prüfen. - Seite 21 „ Den Sensor und die Verkabelung auf Beschädigungen Der Sensor ist äußerlich be- schädigt. prüfen, Sensor-/Aktorfehler beheben. Die Verkabelung des Sensors ist fehlerhaft. CAN-Verbindung zwischen dem Jobrechner und dem KRONE Messkraftrechner KMV2 (KMV2) unterbrochen Mögliche Ursache Behebung Die CAN-Verkabelung ist de- „...
-
Seite 22: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anzeigen im Arbeitsbild ........6 Terminal Menüebene aufrufen ........ 12 Sensortest ..........16 Wiegeeinrichtung ........13 Bedeutung der Ergänzung zur Betriebsanleitung. 5 Zähler ............14 Terminal – Maschinenfunktionen ......6 Terminal – Menüs..........10 Fehlerliste Wiegeeinrichtung ......20 Wiegeeinrichtung (Terminal) ...... - Seite 23 Diese Seite ist bewusst frei gelassen worden. Ergänzung zur Betriebsanleitung 150001062_00_de...
