Maschinenbeschreibung

5.1 Maschinenübersicht

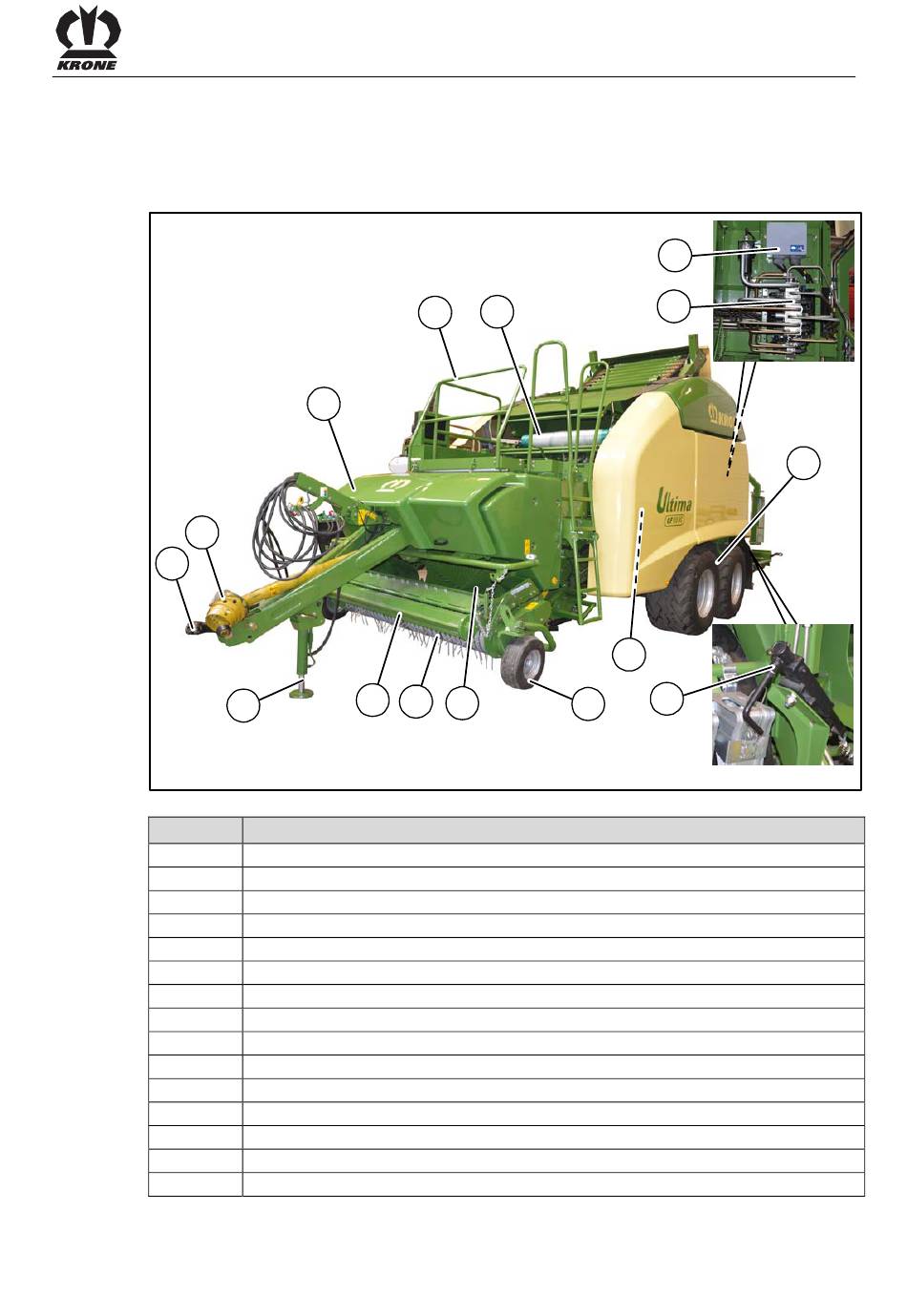

5.1.1 Übersicht Maschine linke Seite
2
1
Abb. 18
Pos.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
13
14
Bezeichnung
Zugöse
Weitwinkelgelenkwelle
Sicherheitsgeländer
Netzbindung
Jobrechner 1
Steuerventilblock 1
Tandemaggregat Nachlauflenkachse
Steuerventilblock 2
Kurbel für Standbremse
Tastrad Pick-up
Schneidwerk
Pick-up
Rollenniederhalter
Stützfuß
Vordere Abdeckhaube
3 4
12 11
Maschinenbeschreibung
5
6
8
9
10
7
ULT00113_1
