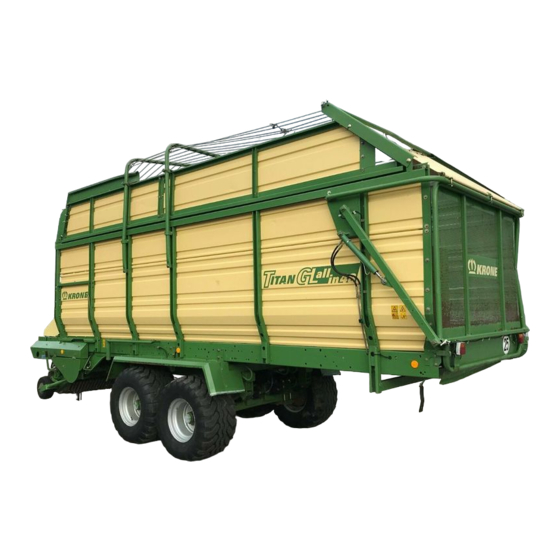

- Seite 1 Betriebsanleitung Nr. 301-3 D Kurzschnitt-Ladewagen TITAN 6/40 L TITAN 6/48 L (ab Masch.-Nr. 368 500) TITAN 6/40 GL "all in" TITAN 6/48 GL "all in"...
-
Seite 2: Eg-Konformitätserklärung
Verantwortung, daß das Produkt Krone-Ladewagen Typen: Titan 6/40 L; Titan 6/48 L; Titan 6/40 GL "all in"; Titan 6/48 GL "all in"; auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesund- heitsanforderungen der EG-Richtlinie 89/392/EWG; 3, Änderungsrichtlinie vom 22.7.93 entspricht. -
Seite 3: Ersatzteilbestellung
Teilen, speziell auf dem Sektor Verschleißteile, halten werden. Gleichfalls darf die Maschine nur nicht das, was sie vom Aussehen vielleicht verspre- unter den von Krone vorgegebenen chen! Material-Qualitäten kann man optisch schlecht Bedingungen eingesetzt werden. prüfen, daher größte Vorsicht bei Billigangeboten und... - Seite 4 II. Inhaltsangabe Vorwort............................3 Inhaltsangabe ..........................4 III. Allgemeines ..........................5 Lage der Sicherheitsaufkleber ....................10 Lage der Hinweisschilder ......................12 Übersicht des Schneid-Ladewagens "TITAN GL" ..............13 Übersicht des Schneid-Ladewagens "TITAN L" ................ 14 Technische Daten ........................15 Normal- / Sonderausrüstung TITAN L ..................16 Normal- / Sonderausrüstung TITAN GL ..................
- Seite 5 III. Allgemeine Sicherheitshinweise Vor jeder Inbetriebnahme darauf achten, daß sich Bestimmungsgemäße Verwendung niemand im Nahbereich aufhält (Kinder) Auf ausreichende Sicht z.B. bei Rückwärtsfahrten Der Kurzschnitt-Ladewagen ist ausschließlich für den achten! (Eventuell Einweiser erforderlich). üblichen Einsatz bei landwirtschaftlichen Arbeiten gebaut (bestimmungsgemäßer Gebrauch). Die Bekleidung des Benutzers soll eng anliegen.
- Seite 6 Bei allen Fahrten mit Anhänger muß Einzelrad- 20. Beim Nachschleifen der Messer unbedingt Schutz- bremsung ausgeschlossen sein (Pedale verrie- brille tragen. geln)! 21. Der Aufenthalt im Bereich von schwenkbaren Anhänger nur an den vorgesehenen Vorrichtungen Abdeckungen ist verboten! befestigen! 22. Schutzeinrichtungen abgebracht lassen und immer Max.
-
Seite 7: Hydraulikanlage
Bei hydraulischen Funktionsverbindungen zwi- Vor Einschalten der Zapfwelle sicherstellen, daß schen Schlepper und Maschine sollten Kupplungs- gewählte Zapfwellendrehzahl des Traktors mit der muffen und -stecker gekennzeichnet werden, damit zulässigen Drehzahl des Gerätes übereinstimmt! Fehlbedienungen ausgeschlossen werden! Bei Vertauschen der Anschlüsse umgekehrte Funktion Bei Verwendung der Wegzapfwelle beachten, daß... -
Seite 8: Wartung
Wartung Instandsetzung-, Wartungs- und Reinigungs- arbeiten sowie die Beseitigung von Funktionsstö- rungen grundsätzlich nur bei ausgeschaltetem Antrieb und stillstehendem Motor vornehmen! - Zündschlüssel abziehen! Muttern und Schrauben regelmäßig auf festen Sitz prüfen und ggf. nachziehen! Bei Wartungsarbeiten am angehobenen Gerät stets Sicherung durch geeignete Abstützelemente vornehmen. -
Seite 10: Einführung
Einführung Der KRONE-Kurzschnitt-Ladewagen ist mit allen erforderlichen Sicherheits-Einrichtungen (Schutzeinrichtungen) ausgerüstet. Nicht alle Gefahrenstellen an dieser Maschine lassen sich, im Hinblick auf die Erhaltung der Funkti- onsfähigkeit der Maschine gänzlich sichern. An der Maschine finden Sie entsprechende Gefahrenhinweise, die auf diese verbliebenen Restgefahren hinweisen. - Seite 11 939 100-4 540/ MAX. Vor Inbetriebnahme die MAX. Betriebsanleitung und Sicherheitshinweise lesen und beachten. Die Zapfwellendrehzahl darf 540 U/min nicht überschreiten! Der max. Hydraulikdruck darf 200 bar nicht überschreiten. Best.-Nr. 939 471-1 (1x) Best.-Nr. 939 100-4 (1x) Nicht im Schwenkbereich der Niemals in den Pick-up angehobenen Heckklappe Bereich greifen, solange der...
-
Seite 12: Lage Der Hinweisschilder
Lage der Hinweisschilder 3 10 re + li 939 218-1 (1x) 25 km 939 145-1 (1x) 40 km 939 110-1 (1x) 942 042-1 (1x) 939 299-1 (1x) 939 159-1 (1x) 62 km Bei Knickdeichsel Nur bei Rückfahrautomatik 942 028-0 (1x) 80 km siehe Reifentabelle (2x) 942 199-0 (1x) - Seite 13 Übersicht des Schneid-Ladewagens "TITAN GL" 9 10 6. Automatische Kratzbodenabschaltung 1. Elektro-Schaltkasten 7. Tasträder für Pick-up seitlich 2. Deichsel (Hydr. Knickdeichsel) 8. Messer 3. Schneid- und Fördertrommel 9. Fremdkörpersicherung 4. Hydraulischer Vorschub 10. Messerschaltung 5. Mehrzweckschlüssel...
- Seite 14 Übersicht des Schneid-Ladewagens "TITAN L" 7. Mehrzweckschlüssel 1. Elektro-Schaltkasten 8. Automatische Kratzbodenabschaltung 2. Deichsel (Hydr. Knickdeichsel) 9. Tasträder für Pick-up seitlich 3. Schneid- und Fördertrommel 10. Messer 4. Hydraulischer Vorschub 11. Fremdkörpersicherung 5. Vorschubverstellung am Wagenende 12. Messerschaltung 6. Klappbarer Faltgatteraufbau...
-
Seite 15: Technische Daten
66 (90) 60 (80) 66 (90) Zulässiges Gesamtgewicht 6000 8000 8000 8000 Zulässige Stützlast 1000 1000 1000 1000 KRONE-Fremdkörpersicherung "Non-Stop" serienmäßig Schnittlänge bei 4 Messern ca. mm 9 Messern ca. mm 18 Messern ca. mm 35 Messern ca. mm Ladezeit ca. -
Seite 16: Ausrüstung Titan L
Ausrüstung TITAN L Normalausrüstung Sonderausrüstung geschobene Pick-up, feuerverzinkt Weitwinkelgelenkwelle beidseitig Zugdeichsel, stufenlos über Gewindespindeln Hydraulische Knickdeichsel (inkl. Absperrhahn) Auflaufbremse mit Rückfahrautomatik 4 hintere Stützräder für Pick-up Weitwinkelgelenkwelle einseitig mit Nockenabschalt- 4-Rad Pendelachse, Typ Norwegen kupplung Hydr. klappbarer Dürrfutteraufbau Elektromagnetische Standardbedienung Elektromagnetische Komfortbedienung Hydraulische Pick-up Aushebung Zentralschmierung des Förderaggregates... - Seite 17 Ausrüstung TITAN GL "all in" Normalausrüstung Sonderausrüstung geschobene Pick-up, feuerverzinkt 4 hintere Stützräder für Pick-up Hydr. Knickdeichsel (2 Zylinder, doppelwirkend) inkl. Elektromagnetische Komfortbedienung Absperrhahn Pendelachse Typ "Norwegen" höhenverstellbar über Gewindespindel (ohne Rückfahrautomatik) Weitwinkelgelenkwelle (einseitig) mit Nockenabschalt- Zentralschmierung des Förderaggregates kupplung Elektromagnetische Standardbedienung Hydraulische Pick-up Aushebung über 2 Hydraulik- zylinder...
-
Seite 18: Anbau Des Titan An Den Schlepper
Anbau des Titan an den Schlepper Bei angehängtem Wagen muß das Maß von Oberkante Rahmen und Boden 1,15 m betragen. Einstellungen beim Einsatz können wie folgt vorgenommen werden : Wagen auf dem Stützrad abstellen, damit der Druck vom Zylinder ist. 1.1 Mutter (1) lösen, Schraube (2) herausdrehen, Gewindespindel mit Schlüssel SW 32 verdrehen, Schraube (2) wieder hereindrehen und mit Mutter... -
Seite 19: Vor Dem Ersten Einsatz
Vor dem ersten Einsatz Bevor Sie den Schneid-Ladewagen "TITAN" einsetzen, führen Sie unbedingt folgende Kontrollen durch: 1. Alle Schmierstellen und Getriebe sind mit Fett bzw. Öl gefüllt. Aus Sicherheitsgründen dennoch alle Schmierstellen und Getriebe überprüfen und gege- benenfalls nachschmieren bzw. nachfüllen. 2. - Seite 20 Gelenkwellen Kuppeln der Gelenkwelle Schlepper- und Gerätezapfwelle reinigen und fetten. QS-Schnellverschluß 1. Ziehhülse zurückziehen, bis sie in geöffneter Stellung stehen bleibt. 2. Gelenkwelle auf Zapfwelle aufschieben, bis QS- Verschluß automatisch einrastet. Danach muß Ziehhülse frei drehbar sein. Schiebestift 3. Schiebestift drücken und gleichzeitig Gelenkwelle auf Zapfwelle schieben, bis Schiebestift einrastet Ziehverschluß...
- Seite 21 Achtung! Vergleichen Sie den hier eingeschlagenen Wert des Drehmomentes (RM) mit dem in der Tabelle. Wenn dieser Wert nicht übereinstimmt, setzen Sie sich bitte mit Ihrem KRONE-Händler in Verbindung. Der TITAN ist mit einer Nockenschaltkupplung mit fest eingestelltem Drehmoment ausgerüstet. Bei Überla- stung wird das Drehmoment unterbrochen.
-
Seite 22: Druckbegrenzungsventil
Inbetriebnahme der Druckluft-Bremsanlage (Sonderausstattung) 1. Kupplungsköpfe "Vorrat" (Farbe rot) und "Bremse" (Farbe gelb) der Bremsschläuche an den Schlepper kupplen. Dabei ist auf eine betriebssichere Schlauch- verlegung zu achten. 2. Wirkungsweise und Einstellung des handverstellbaren Druckbegrenzungventils (bei Fahrzeugen mit Druck- luftbremse ohne ALB). Druckbegrenzungsventil handverstellbar (Bremskraftregler) Einstellung und Wirkungsweise... -
Seite 23: Anleitung Zur Elektromagnetischen Standardbedienung
Inbetriebnahme der Hydraulikanlage mit Anleitung zur elektromagnetischen elektromagnetischer Bedienung Standardbedienung 1. Schlepper und Gelenkwelle wie beschrieben an- Der Ladewagen ist mit elektromagnetischen Ventilen kuppeln. ausgestattet, die eine Vorwahl der hydraulischen Funktionen des Wagens am Schaltkasten ermöglichen, 2. Einstecktasche für Elektro-Schaltkasten am Kotflü- gel vom Schlepper montieren. -
Seite 24: Funktion Des Schaltkasten Bei Standardbedienung (L-Typen)
Funktion des Schaltkasten bei Standard- bedienung (L-Typen) Schaltkasten L-Typen Der Schaltkasten für die elektromagnetischen Hydraulikventile wird mit Hilfe der mitgelieferten Ein- stecktasche (12) im Griffbereich des Fahrers in der Schlepperkabine befestigt. (1) Schalter für "EIN" - "AUS" der Stromzufuhr (2) Kontroll-Lampe (grün) leuchtet auf, wenn (1) eingeschaltet ist. -
Seite 25: Der Elektromagnet-Ventil-Block Bei Standardbedienung
Der Elektromagnet-Ventil-Block bei Standardbedienung befindet sich vorn rechts an der Stirnseite des Wagens unter den Schutzkasten. Für den Fall, daß die Elektrik einmal total ausfallen sollte, sind die Ventile mit einer <<Not-Hand- betätigung>> ausgerüstet. Die Betätigung erfolgt mittels eines spitzen Gegenstandes durch Herein- drücken am Kratzbodenventil (siehe (2)). -
Seite 26: Komfort-Hydraulikblock L-Typen In Maximalausstattung
Komfort-Hydraulikblock L-Typen Funktionsschaubild MAGNETVENTILE/ SCHLITZSCHRAUBEN FUNKTIONEN HEBEN SENKEN HEBEN SENKEN HEBEN SENKEN HEBEN SENKEN HEBEN SENKEN NACH HINTEN Komfort-Hydraulikblock L-Typen in Maximalausstattung HYDR.-SYSTEM- SCHRAUBE (1) - Seite 27 Komfort-Hydraulikblock GL-Typen Funktionsschaubild Komfort-Hydraulikblock GL-Typen in Maximalausstattung...
-
Seite 28: Bedienung Der Elektromagnetischen Komfortbedienung
Bedienung der elektromagnetischen Komfortbedienung Der Ladewagen ist mit elektromagnetischen Ventilen ausgestattet. Das Hydrauliksteuergerät des Traktors auf "Druck"-(Öl ist im Umlauf) stellen und Steuerhebel in dieser Stellung festsetzen. Durch Betätigung des jeweiligen Elektroschalters wird die gewünschte Hydraulikfunktion ausgeführt. Die Pick-up kann unabhängig von den anderen Funktio- nen betätigt werden. -
Seite 29: Einstellung Fremdkörpersicherung, Messerschaltung Und Ein- Und Ausbau Der Messer
überprüfen, ob die Messer noch scharf genug eines Fremdkörpers zu vermeiden. sind. Achtung: Von Zeit zu Zeit die richtige Messersiche- rungseinstellung überprüfen und nötigenfalls nachstellen. Täglich alle Messer kontrollieren. Nur glatte Seite der Messer schleifen . Am besten mit KRONE-Schleifvorrichtung. -
Seite 30: Messerschaltung
Messerschaltung Hebel (5) um 180° verdrehen, dadurch wird Arretier- bolzen ausgehoben. Zum leichteren Verdrehen des Hebels (5) aufgesteckten Mehrzweckschlüssel etwas bewegen. Danach mit Mehrzweckschlüssel (6) durch Verdrehen der Messerschaltwellen gewünschte Messerzahl an beiden Seiten des Wagens einstellen. Auf der linken Seite des Wagens rechts herum drehen, auf der rech- ten Seite links herum drehen! Zum Schluß... -
Seite 31: Ein- Und Ausbau Der Schneidmesser
Ein- und Ausbau der Schneidmesser Beim Messer-Ein- und Ausbau muß die Messerschalt- welle so stehen, daß alle Messer frei zurückschwenken können (0-Position). Erst dann den Hebel von der Messerstange von Stellung (1) in Stellung (2) verdre- hen. Dabei muß der Hebel etwas angehoben werden, damit der Stift aus dem Arretierungsloch herauskommt. -
Seite 32: Automatische Kratzbodenspannung
Automatische Kratzbodenspannung Der Kratzboden des "TITAN" Kurzschnitt-Ladewagens wird automatisch gespannt. Die Funktionsfähigkeit der Spannvorrichtung ist zu überprüfen. Hat sich die Kratzbodenkette nach länge- rem Betrieb so gelängt, daß die automatische Span- nung nicht mehr gewährleistet ist, so sind aus ihr 2 bzw. 4 Kettenglieder zu entfernen. - Seite 33 Pick-up-Tasträder hinten (Sonderwunsch) Für moorige Böden kann die Pick-up auch mit 4 Zusatztasträdern hinten ausgerüstet werden. Auf ebener Fläche bei abgesenkter Pick-up sollten die hinteren Tasträder in der Höhe so eingestellt werden, daß sie zu den vorderen Tasträdern gleichhoch oder etwas höher eingestellt werden, so daß...
-
Seite 34: Hydraulisch Betätigte Heckklappe Und Automatische Kratzbodenabschaltung Bei L-Typen
Hydraulisch betätigte Heckklappe werden bzw. nicht richtig geschlossen sind, leuchtet vorn am Schaltkasten eine rote Warnlampe auf, so daß und automatische Kratzbodenabschaltung der Schlepperfahrer ohne abzusteigen sehen kann, ob bei L-Typen die Heckklappe ordnungsgemäß verriegelt ist. Die Heckklappe ist zweiteilig und wird über 2 Hydraulik- Mit der Stellschraube (A) wird die Auflage der Rück- zylinder geöffnet und angehoben. -
Seite 35: Hydraulisch Betätigte Heckklappe Bei Gl-Typen
Hydraulisch betätigte Heckklappe Automatische Kratzbodenabschaltung bei GL-Typen Bei gefülltem Wagen schaltet sich, wenn geladenes Gut gegen die Rückwand drückt, über einen Grenztaster am rechten Lenker der Heckklappe der Vorschub aus. Die Heckklappe ist zweiteilig und wird über 2 doppelt Diese Ausschaltung vor und bei dem ersten Einsatz wirkende Hydraulikzylinder geöffnet und geschlossen. -
Seite 36: Praktischer Einsatz Beim Laden
Praktischer Einsatz beim Laden 1.1 Gewünschte Anzahl Messer einschalten (siehe auf Seite 32). Bis zur ersten Silage sollte nur mit soviel Messern gefahren werden, wie zum Grüngutholen erforderlich sind. 1.2 Das Prallblech entsprechend der Schwadstärke und dem Ladegut einstellen. Bei kleinen Schwaden und kurzem Gut Prallblech tief und bei großen Schwa- den hoch einhängen, damit es nicht Verstopfungen kommt. -
Seite 37: Absperrstellung Der Knickdeichsel (Sonderwunsch)
5. Zu starkes Pressen vermeiden. Rechtzeitig Vor- schub einschalten. Bei Grünfutter oder Rübenblatt den Kratzboden einschalten, wenn das Ladegut eine Höhe von ca. 1 m auf dem Wagen erreicht hat. 6. Die Fahrgeschwindigkeit beim Laden der Schwadstärke, dem Ladegut und der Anzahl der eingebauten Messer anpassen. -
Seite 38: Bei Hydraulisch Betätigter Heckklappe
Entladen 1.1 Bei hydraulisch betätigter Heckklappe Heckklappe kann vom Schlepper aus hydr. geöffnet werden. Schalter solange getätigen, bis Heckklappe vollständig geöffnet ist. 2. Zum Überfahren von Fahrsilos hydraulische Knick- deichsel benutzen. Nur soweit wie erforderlich ausfahren. Beim Herunterfahren vom Fahrsilo Knickdeichsel entsprechend einfahren. - Seite 39 WAS KANN MAN TUN, WENN ... 1..die Überlastsicherung beim Laden anspricht? Überprüfen: a) Hat sich die Fördertrommel zugesetzt? b) Sind die Messer beschädigt bzw. stumpf? c) Ist das Ladegut im oberen Kanal zu stark gepreßt? Abhilfe: Ladegeschwindigkeit ist zu hoch. a)Schneidtrommel mit Schlüssel zurückdrehen und Kanal freimachen, Fremdkörper entfernen oder Messerschaltung auf Zwischenstellung drehen.
-
Seite 40: Wartung Und Pflege
Wartung und Pflege Spezielle Sicherheitshinweise Instandsetzungs-, Pflege-, Wartungs- und Reinigungsarbeiten dürfen ausschließlich bei- stillstehender Maschine ausgeführt werden. Motor abstellen und Zündschlüssel abziehen. Ladewagen und Traktor gegen Wegrollen sichern. Bei geöffneter Heckklappe diese durch Umstellen des Absperrhahns gegen Absenken sichern. Nach Beendigung der Pflege- und Wartungsarbeiten alle Schutzverkleidungen und Schutzvorrichtungen wieder ordnungsgemäß... -
Seite 41: Bereifung
Bereifung * Reparaturarbeiten an der Bereifung dürfen nur von Fachkräften und mit geeignetem Montagewerkzeug durchgeführt werden. * Ladewagen auf festen und ebenen Untergrund abstellen. Durch Vorlegekeile gegen unbe- absichtigtes Wegrollen sichern. * Radmutter regelmäßig auf festen Sitz kontrollieren und gegebenenfalls nachziehen. * Beim Befüllen der Reifen mit Druckluft nicht vor dem Reifen stehen. -
Seite 42: Reifen-Maßtabelle
Reifen-Maßtabelle Tragkraft Luft- Tragkraft Breite Reifen-o bei 40 km/h druck bei 25 km/h (max. 3,5 bar ) kg Reifenfestlegung 10.0/75-15.3/8 PR 1670 1330 11.5/80-15.3/8 PR 2100 1675 11.5/80-15.3/10 PR 2420 1930 15.0/55-17/10 PR 2600 2080 19.0/45-17/10 PR 2950 2360 500/50-17/10 PR 3280 2725 500/50-17/14 PR... -
Seite 43: Schmierplan
Schmierplan... - Seite 44 Wichtige Schmierstellen In der folgenden Tabelle werden die wichtigsten Schmierstellen an dem Ladewagen sowie die Anzahl der Schmier- nippel aufgeführt. Anzahl der Schmiernippel Schmierstellen (Titan 6/40 l/GL; 6/48 L/GL) Förderrechen Pleuel f. Förderrechen, Rechenseitig Pleuel f. Förderrechen, Kurbelwellenseitig Doppelkettenrad f. Pick-up Antrieb...
-
Seite 45: Sonderausstattung Zentralschmierung Des Schneid- Und Förderaggregates
Sonderausstattung Zentralschmierung des Schneid- und Förderaggregates Bei jedem Ausheben der Pick-up werden die Hauptan- Ist der TITAN mit einer Zentralschmierung für das triebskette und die Pick-up Antriebsketten automatisch Förderaggregat ausgestattet, so befindet sich auf der mit Schmieröl versorgt. Bei höherem Ölbedarf kann Fördertrommel rechts ein Verteiler mit Schmiernippel deshalb die Pick-up für Schmierzwecke einige Male für das Schmierfett. -
Seite 46: Ölkontrolle Und Ölwechsel
Ölkontrolle und Ölwechsel Ölstand in den Getrieben von Zeit zu Zeit überprüfen. Zum Nachfüllen Getriebeöl SAE 90 verwenden. Einmal jährlich Öl wechseln. Hierzu Öl ablassen und Getriebe wieder mit Getriebeöl auffüllen. Getriebe vorne Bei Ölwechsel bis Ölkontrollschraube (1) füllen. Hydr. Vorschub Getriebe Bei Ölwechsel bis Ölkontrollschraube (2) wieder auffül- len;... -
Seite 47: Wartung- Und Einstellhinweise Rückfahrautomatik System 2000
Wartung- und Einstellhinweise RÜCKFAHRAUTOMATIK System 2000 Die RÜCKLAUFAUTOMATIK-Bremsanlage mit Radbremse System 2000 A) Allgemeine Hinweise Diese Hinweise sind Bestandteil der Garantiebestim- mungen. Bei natürlichem Verschleiß, Mängel durch Überbean- spruchung oder Änderungen übernehmen wir keine Gewährleistung. Das Bremssystem besteht aus Bauartgenehmigten Einzelkomponenten an denen ohne unsere Genehmigung keine Änderungen vorgenommen werden dürfen. -
Seite 48: Wartung, Einstellung
C ) Bedienung, Handhabung Das Bremssystem arbeitet vollautomatisch, es verlangt keine besondere Handhabung. Beachten Sie bitte nachfolgende Hinweise bei der Bedienung des Handbremshebels: Den Handbremshebel kräftig anziehen und über den Tot-punkt bewegen (mind. 7 Zähne). Der Hand- bremshebel wird durch die Gasfeder automatisch nachgespannt, falls der Anhänger das Bestreben hat, rückwärts zu rollen. - Seite 49 F) Alle 5000 km Schaulochstopfen entfernen, Bremsbeläge kontrollie- ren, bei Beschädigungen oder weniger als 4 mm Belagstärke sind die Bremsbacken auszutauschen. Bei Neufahrzeugen darf nach 20 Be- triebsstunden die Bremsanlage an der Übertragungseinrichtung nachgestellt werden. Bei weiteren Verschleißerschei- nungen muß immer an der Radbremse nachgestellt werden.
-
Seite 50: Störungen Und Deren Möglichen Ursachen
H) Störungen und deren möglichen Ursachen Störung Ursache Abhilfe Bremswirkung zu schwach Zugstange schiebt sich ganz ein Nachstellen Beläge nicht eingefahren Verbesserung nach einigen Bremsungen Große Reibungsverluste Übertragungseinrichung kontrollieren,ggf. ölen Rückwärtsfahrt schwergängig Bremsanlage zu straff ein- Neu einstellen gestellt Erhöhte Erwärmung der falsche Einstellung Nachstellen Bremsen bei Vorwärtsfahrt... -
Seite 51: Wartung Und Pflege Der Druckluft-Bremslanlage
Wartung und Pflege der Druckluft-Bremslanlage 1) Kupplungsköpfe vertauschgesichert 2) Luftfilter für Rohrleitungen Verwendung: Der Luftfilter für Rohrleitungen ist vor dem Bremsventil, eingebaut. Es reinigt die Druckluft und schützt dadurch die Geräte vor Störungen. Die Bremsanlage bleibt auch bei verstopftem Filtereinsatz in beiden Strömungsrichtungen funktionsbereit. -
Seite 52: Entwässerungsventil, Handbetätigt
3) Druckluftbehälter Entwässerungsventil, handbetätigt Titan 45-2 Titan 45-1 Verwendung: Der Druckluftbehälter speichert die vom Kompressor geförderte Druckluft. Im Betrieb kann sich in dem Das Entwässerungsventil wird zur Entlüftung und Druckluftbehälter Kondenzwasser ansammeln. Entwässerung des Druckluftbehälters eingebaut. Das Entwässerungsventil am Boden des Druckluftbehälters sollte im Winter täglich, sonst wöchentlich oder nach 20 Betriebsstunden betätigt Wartung:... -
Seite 53: Wartungshinweise Für Hochdruckfilter
Wartungshinweise für Hochdruckfilter Alle Titan mit Komfort-Hydraulik sind mit einem Hochdruckfilter in der Druckleitung zum Steuerblock ausgestattet. Filtereinsatz (3) nach jeder Saison wechseln! Demontage 1. Anlage stillsetzen (System muß drucklos sein) 2. Filtergehäuse (4) mit einem Schraubenschlüssel SW 27 durch Drehen nach links am Sechskant abschrauben, dabei auf O-Ring (2) achten. -
Seite 54: Hydraulikschaltplan Mit Standard-Bedienung Titan Gl-Typen Ab Baujahr 1996
Hydraulikschaltplan mit Standard-Bedienung Titan GL-Typen ab Baujahr 1996 HYDR.HECKKLAPPENOEFFNUNG KRATZBODENANTRIEB HYDR.MESSER 0-SCHALTUNG HYDR.PICK-UP AUSHEBUNG KNICKDEICHSEL ABSPERRHAHN d=2.5 WEGEVENTIL STEUERVENTIL STEUERVENTIL STEUERVENTIL STEUERVENTIL KRATZBODEN MESSER-O- HECKKLAPPE KNICKDEICHSEL PICK UP ANTRIEB SCHALTUNG RUECKSCHLAG VENTIL DRUCK TANK LEITUNG LEITUNG 334 240 ANSCHLUSS SCHLEPPERHYDRAULIK... -
Seite 55: Hydraulikschaltplan Mit Standard-Bedienung Titan L-Typen
Hydraulikschaltplan mit Standard-Bedienung Titan L-Typen 335 646... -
Seite 56: Hydraulikschaltplan Mit Komfort-Bedienung Titan Gl-Typen
Hydraulikschaltplan mit Komfort-Bedienung Titan GL-Typen 334 250... -
Seite 57: Stromlaufplan Mit Standard-Bedienung Titan L-Typen
Stromlaufplan mit Standard-Bedienung Titan L-Typen 301 595... -
Seite 58: Stromlaufplan Mit Standard-Bedienung Titan Gl-Typen
Stromlaufplan mit Standard-Bedienung Titan GL-Typen 301 724-0... -
Seite 59: Überwinterung
Reifen ablassen, Reifen gegen Sonneneinwirkung, Fette und Öl schützen. Alle benötigten Ersatzteile auflisten und rechtzeitig bestellen. Für Ihren Krone-Händler ist es leichter, außerhalb der Saison die Teile bereitzustellen und einzubauen. Außerdem ist die Maschine dann für die kommende Saison wieder voll einsatzbereit. - Seite 62 . . . konsequent, kompetent Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 10, D-48480 Spelle Postfach 11 63, D-48478 Spelle Phone +049 (0) 59 77/935-0 +049 (0) 59 77/935-339 Internet: http://www.krone.de eMail: info.ldm@krone.de...
