Instandhaltung

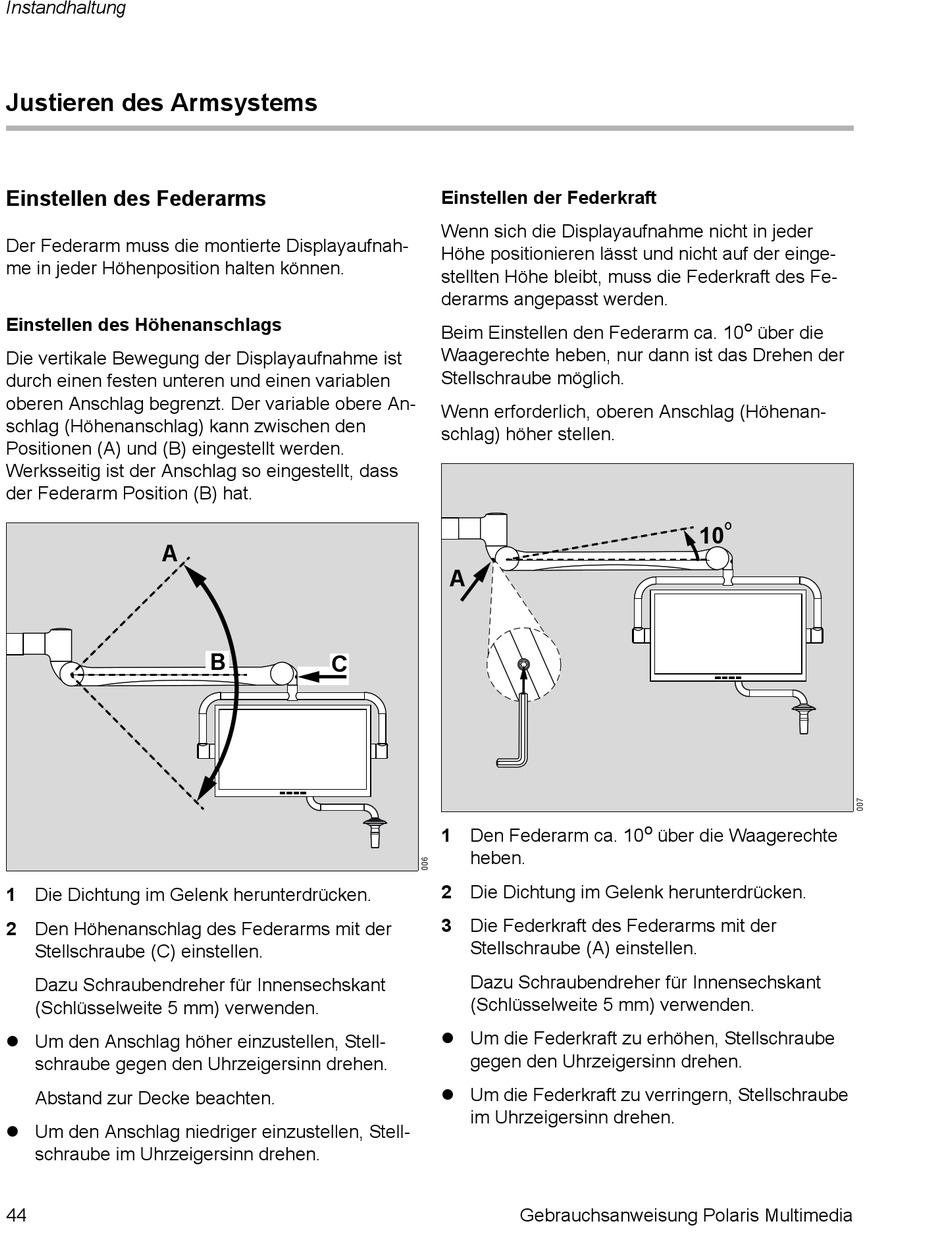

Justieren des Armsystems

Einstellen des Federarms

Der Federarm muss die montierte Displayaufnah-
me in jeder Höhenposition halten können.
Einstellen des Höhenanschlags
Die vertikale Bewegung der Displayaufnahme ist
durch einen festen unteren und einen variablen
oberen Anschlag begrenzt. Der variable obere An-
schlag (Höhenanschlag) kann zwischen den
Positionen (A) und (B) eingestellt werden.
Werksseitig ist der Anschlag so eingestellt, dass
der Federarm Position (B) hat.
A
1 Die Dichtung im Gelenk herunterdrücken.
2 Den Höhenanschlag des Federarms mit der
Stellschraube (C) einstellen.
Dazu Schraubendreher für Innensechskant
(Schlüsselweite 5 mm) verwenden.
 Um den Anschlag höher einzustellen, Stell-
schraube gegen den Uhrzeigersinn drehen.
Abstand zur Decke beachten.
 Um den Anschlag niedriger einzustellen, Stell-
schraube im Uhrzeigersinn drehen.
44
B
C
Einstellen der Federkraft
Wenn sich die Displayaufnahme nicht in jeder
Höhe positionieren lässt und nicht auf der einge-
stellten Höhe bleibt, muss die Federkraft des Fe-
derarms angepasst werden.
Beim Einstellen den Federarm ca. 10
Waagerechte heben, nur dann ist das Drehen der
Stellschraube möglich.
Wenn erforderlich, oberen Anschlag (Höhenan-
schlag) höher stellen.
A
1 Den Federarm ca. 10
heben.
2 Die Dichtung im Gelenk herunterdrücken.
3 Die Federkraft des Federarms mit der
Stellschraube (A) einstellen.
Dazu Schraubendreher für Innensechskant
(Schlüsselweite 5 mm) verwenden.
 Um die Federkraft zu erhöhen, Stellschraube
gegen den Uhrzeigersinn drehen.
 Um die Federkraft zu verringern, Stellschraube
im Uhrzeigersinn drehen.
Gebrauchsanweisung Polaris Multimedia
o
über die
O
10
o
über die Waagerechte
