Produktbeschreibung ................Varianten ..................Variante Ponta C ................Variante Ponta E plus ..............Variante Ponta S plus ..............Laufkatze Ponta C ................Laufkatze Ponta E plus und Ponta S plus ........Laufkatze mit Geräteträger oder Gerätestange ......Beleuchtung..................Bedienfeld..................3.10 Zubehörteile..................
Dieser Pfeil kennzeichnet das Ergebnis eines Handlungsschritts. ✓ Dieses Häkchen kennzeichnet das Ergebnis einer Handlungsabfolge. Marken 1.2.1 Marken von Dräger Marke ® Ponta ® Infinity ® Polaris IACS Die folgende Internetseite führt die Länder auf, in denen die Marken eingetragen sind: www.draeger.com/trademarks 1.2.2...
Sicherheitsbezogene Informationen Sicherheitsbezogene Informationen Zweckbestimmung Die Deckenversorgungseinheit Ponta ist für Folgendes bestimmt: – Die Aufnahme und räumliche Positionierung von medizinischen Geräten und Zubehör für Diagnostik und Therapie. – Die Versorgung von medizinischen Geräten mit Spannung, medizinischen Gasen und Vakuum. Einsatzbereiche Das Produkt ist für medizinisch genutzte Räume, insbesondere für Notaufnahmen,...
Folgen bei Nichtbeachtung voneinander ab. Warnzeichen Signalwort Folgen bei Nichtbeachtung WARNUNG Kann den Tod oder schwere Verletzungen zur Folge haben. VORSICHT Kann mittelschwere oder leichte Verletzun- gen zur Folge haben. HINWEIS Kann zu Sachschäden führen. Gebrauchsanweisung Ponta...
Bedienfeld gelöst wurden. Einwandfreier Zustand der Versorgungseinheit Bei Beschädigungen der Versorgungseinheit können Objekte (z. B. Teile defekter Entnahmestelle, Steckdosen, Aufkleber, lose Farbpartikel) herunterfallen. In der Folge können Personenschäden und Sachschäden entstehen. ► Die Versorgungseinheit muss in einwandfreiem Zustand sein. Gebrauchsanweisung Ponta...
Seite 10
Eindringende Flüssigkeit kann Folgendes verursachen: – Geräteschäden – Elektrischer Schlag – Gerätestörungen In der Folge kann der Patient gefährdet werden. ► Darauf achten, dass keine Flüssigkeit in das Gerät eindringt. ► Keine Behälter mit Flüssigkeiten über oder auf dem Gerät platzieren. Gebrauchsanweisung Ponta...
Seite 11
Einbauten kompatibel sind. Für Fremdfabrikate wird von Dräger keine Teilegarantie, Funktionsgarantie und keine Haftung übernommen. Die nachträgliche Installation darf nur von Fachleuten vorgenommen werden. Wenn Vorstehendes nicht berücksichtigt wird, kann die Funktionsfähigkeit des Medizinprodukts gefährdet sein. Gebrauchsanweisung Ponta...
► Das Medizinprodukt nur in ausreichend belüfteten Räumen betreiben. 2.8.6 Modifikationen am Produkt Modifikationen am Produkt können zu Fehlfunktionen und in der Folge zu Personenschäden und Sachschäden führen. ► Dieses Produkt ohne die Erlaubnis von Dräger nicht modifizieren. Gebrauchsanweisung Ponta...
Risiken: – Auslösen der hausseitigen Sicherung durch zu hohe Stromaufnahme der angeschlossenen Geräte – Veränderung des Schutzleiterwiderstands – Überbrückung von potenzialfreien Stromkreisen (z. B. Trenntransformator) – Zu hohe Ableitströme ► Keine Steckdosenleiste an eine Steckdose der Versorgungseinheit anschließen. Gebrauchsanweisung Ponta...
Seite 14
► Produkte auf Verschleißerscheinungen prüfen und wenn erforderlich austauschen. Entnahmestellen und Steckdosen Wenn brennbare Reinigungsmittel in der Nähe der Entnahmestellen und Steckdosen verwendet werden, besteht Brandgefahr. ► Keine brennbaren Reinigungsmittel in der Nähe der Entnahmestellen und Steckdosen verwenden. Gebrauchsanweisung Ponta...
► Wenn diese Prüfungen nicht bestanden werden, dürfen die Medizinprodukte nicht in Betrieb genommen werden. 2.8.10 Elektromagnetische Verträglichkeit (EMV) Medizinische elektrische Geräte unterliegen besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit. Bei der Installation und vor der Inbetriebnahme den folgenden Abschnitt beachten: „EMV-Erklärung“ (Seite 107). Gebrauchsanweisung Ponta...
► Zwischen diesem Gerät und medizinischen elektrischen Geräten einen angemessenen Abstand einhalten. Weitere Informationen 2.9.1 Meldepflicht bei Vorkommnissen Schwerwiegende Vorkommnisse mit diesem Produkt müssen Dräger und den zuständigen Behörden gemeldet werden. 2.9.2 Schulungen Für Anwender werden Schulungen über die zuständige Dräger-Organisation angeboten, siehe www.draeger.com. Gebrauchsanweisung Ponta...

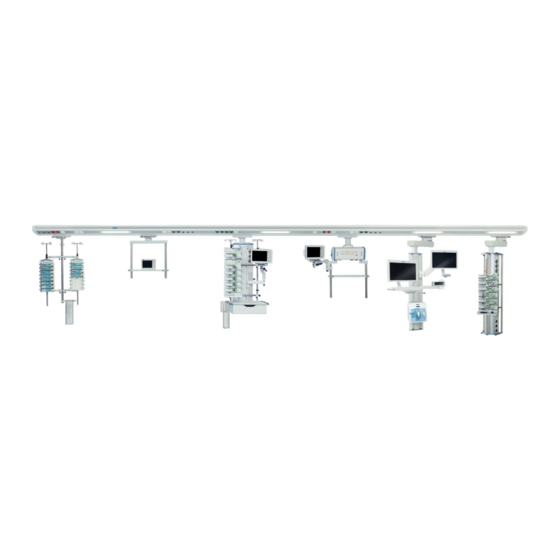

Produktbeschreibung Produktbeschreibung Varianten Die Versorgungseinheit Ponta liegt in drei verschiedenen Varianten vor. Ponta C – Laufkatzen mit Geräteträger oder Gerätestange – Medienversorgung im Versorgungsbalken Ponta E plus – Laufkatzen mit Geräteträger oder Gerätestange – Laufkatzen mit Mediensäule oder Medienkopf Medienkopf mit Geräteträger oder Gerätestange kombinierbar –...
Nr. Bezeichnung Schiene Feststellschraube für mechanische Bremse am Geräteträger oder an der Gerätestange Feststellschraube für mechanische Bremse an der Laufkatze Laufkatze Laufschiene für Laufkatze Laufkatze Ponta E plus und Ponta S plus Nr. Bezeichnung Versorgungskanal Laufschiene für Laufkatze Laufkatze Schiene Gebrauchsanweisung...
Die Beleuchtung ist je nach Ausführung mit weißem oder farbigem Leuchtmittel ausgestattet. Je nach Ausführung – sind die Bedienfelder und Schalter für die Beleuchtung am Versorgungsbalken, am Medienkopf oder an der Mediensäule zu finden. – ist ein Ein- und Ausschalten der Beleuchtung auch über Wandschalter möglich. Gebrauchsanweisung Ponta...
Bedienfelder für die Beleuchtung Bedienfeld für die Beleuchtung ohne Dimmfunktion Je nach Konfiguration sind die Bedienfelder für die Beleuchtung verschieden belegt. Nr. Bezeichnung LED für Anzeige Licht An/Aus Taste für Beleuchtung: Ein/Aus Taste für Beleuchtung: Ein Symbol für Versorgungsbalken Gebrauchsanweisung Ponta...
Seite 24
LED für Anzeige Licht An/Aus für Deckenlicht oder Nachtlicht Taste für Deckenlicht oder Nachtlicht: Ein/Aus Taste für Deckenlicht oder Nachtlicht: Ein Symbol für Versorgungsbalken LED für Anzeige Licht An/Aus für Leselicht Taste für Leselicht: Ein Taste für Leselicht: Ein/Aus Gebrauchsanweisung Ponta...
Seite 25
Taste für Deckenlicht: Ein/Aus Taste für Deckenlicht: Beleuchtungsstärke reduzieren Taste für Deckenlicht: Beleuchtungsstärke erhöhen Symbol für Versorgungsbalken LED für Anzeige Licht An/Aus für Leselicht Taste für Leselicht: Beleuchtungsstärke erhöhen Taste für Leselicht: Beleuchtungsstärke reduzieren Taste für Leselicht: Ein/Aus Gebrauchsanweisung Ponta...
Seite 26
Produktbeschreibung Bedienfeld Gestensteuerung (optional) Mithilfe des Bedienfelds Gestensteuerung kann eine Beleuchtung ein- und ausgeschaltet werden. Nr. Bezeichnung Symbol für Ein- und Ausschalten Sensorbereich Gebrauchsanweisung Ponta...
Seite 27
Taste für mittlere Beleuchtungsstärke Taste für geringe Beleuchtungsstärke Taste für Deckenlicht: Aus Beim Tagesverlaufslicht sind der Einschaltzeitpunkt und der Ausschaltzeitpunkt mit der Tages-Farbtemperatur synchronisiert. Der Einschaltzeitpunkt ist um ca. 06:00 Uhr und der Ausschaltzeitpunkt ist um ca. 22:00 Uhr. Gebrauchsanweisung Ponta...
Seite 28
Optional kann das Deckenlicht mit RGB-Licht ausgestattet sein. Nr. Bezeichnung Taste für Farbverlauf Grün Start/Stopp Taste für Farbverlauf Rot Start/Stopp Taste für Farbverlauf Blau Start/Stopp Farbauswahlrad Taste für Weißlicht Ein und Farbverlauf Stopp Taste für Beleuchtungsstärke erhöhen Taste für Beleuchtungsstärke reduzieren Taste für RGB-Licht Ein/Aus Gebrauchsanweisung Ponta...
Versorgungsbalken dargestellt. Nr. Bezeichnung Schalter Schalter mit Dimmfunktion Bedienfeld Nachfolgendend sind als Beispiele das Bedienfeld der Ponta S plus (linke Abbildung) und Ponta E plus (rechte Abbildung) dargestellt. Nr. Bezeichnung LED Gerät LED Kopplungsmodus Taste für das Lösen der Bremse der Laufkatze und der Bremse am Medien- kopf oder Mediensäule jeweils für 15 Sekunden...
Seite 30
Status Blinkt blau Das Gerät befindet sich im Kopplungsmodus, d. h. zusätzliche Bedienelemente können mit dem Gerät verbunden werden, siehe Kapitel „Zusammenbau und Vorbereitung“. Leuchtet orange Die Kopplung ist erfolgreich abgeschlossen. Das Gerät befindet sich nicht im Kopplungsmodus. Gebrauchsanweisung Ponta...
Kabelmanagement Benennung Abbildung (Sachnummer) Kabelmanagementarm (G13040) Halterung an Schiene für Kabel und Schläuche (G15225) Halterung an Gerätestange für Kabel und Schläuche (G13171) Kabelmanagement für Gerätestange (G47078) (G39991) (G47079) 3.10.7 Ablageflächen Benennung Abbildung (Sachnummer) Ablagefläche mit zentraler Befestigung (G15390) Gebrauchsanweisung Ponta...
Seite 35
Produktbeschreibung Benennung Abbildung (Sachnummer) Ablagefläche für Kleingerätestange (G15185) 3.10.8 Schwenkschränke Benennung Abbildung (Sachnummer) Schwenkschrank (G90150) (G90158) 3.10.9 Verbindungselemente Benennung Abbildung (Sachnummer) Schienenhalter, kurz (G13822) Schienenhalter, lang (G13821) Gebrauchsanweisung Ponta...
Seite 36
Produktbeschreibung 3.10.10 Schubladen Benennung Abbildung (Sachnummer) Schublade (GG53093) (GG53094) (GG53095) (GG53096) (GG53097) Einsatz für Schublade (G47290) (G47291) (G47292) Schubladenlicht (GG53313) Gebrauchsanweisung Ponta...
Maximale Last, die an der ken mit Laufkatze Laufkatze angebracht werden kann. Medienkopf Maximale Zuladung Maximale Last, die am Medienkopf oder an der Mediensäule Mediensäule angebracht werden kann. Geräteträger Nutzlast Maximale Zuladung abzüglich der Eigenge- Ablageflächen wichte der Geräteträ- ger/Ablageflächen. Gebrauchsanweisung Ponta...
Elektromagnetische Verträglichkeit Europäische Norm Elektrostatische Entladung Federal Communications Commission Food and Drug Administration Hochfrequenz Hektopascal Hertz IACS Infinity Acute Care System Intensivpflege International Electrotechnical Commission International Organization for Standardization Kilogramm Kilopascal Lokales Netzwerk Pfund, Masse-Einheit Leuchtdiode mbar Millibar Gebrauchsanweisung Ponta...
Seite 39
Leiterplatte Protective Earth (Schutzleiter) Pmax Druckbegrenzung Netzteil QR-Code Quick-Response-Code SDMI Shanghai Draeger Medical Inc. SELV Safety extra-low voltage (Sicherheitskleinspannung) Versorgungseinheit Entnahmestelle UMDNS Universal Medical Device Nomenclature System Nomenklatur für Medizinprodukte Unfallverhütungsvorschriften Volt Vakuum (Absaugung) Watt WAGD Anästhesiegasfortleitung Arbeitsplatzkomponente Gebrauchsanweisung Ponta...
Achtung! Polaris-Leuchte schwenkt mit Polaris Kennzeichnung der Steckdosen zum jeweiligen Stromkreis CIRCUIT 1 Achtung! Maximale Zuladung beachten max. xx kg Maximale Zuladung beachten, siehe „Technische Daten“ auf max. X kg (XX lb) Seite 92. Gewicht: Zuladung Gewicht: Eigengewicht Nicht anlehnen Gebrauchsanweisung Ponta...
Seite 41
Produktbeschreibung Symbol Erklärung Das Produkt ist ein Medizinprodukt (CE-Konformitätsbewer- tungsverfahren) Vor Feuchtigkeit schützen Zerbrechlich, vorsichtig handhaben Die Verpackung so positionieren, dass die Pfeile nach oben zeigen. Verpackungen nicht stapeln Verpackung hier aufreißen Wechselspannung Gebrauchsanweisung Ponta...
„Angeschlossene Geräte und Gerätekombinationen“. Um eine unbeabsichtigte Bedienung der Bedienelemente auszuschließen, bei allen Kabeln und Schläuchen darauf achten, dass diese genug Abstand zu den Bedienelementen haben. Um einen ausreichenden Abstand zu gewährleisten, können z. B. Kabelmanagementarme verwendet werden. Gebrauchsanweisung Ponta...
Die Gebrauchsanweisungen der Entnahmestellen und die dazugehörigen Ergänzungen beachten. 4.1.4 Anschließen an die Anästhesiegasfortleitung (optional) Die Gebrauchsanweisungen des Anästhesiegas-Fortleitungssystems (AGFS) und die dazugehörigen Ergänzungen beachten. 4.1.5 Anschließen an den AIR-Motor (optional) Die Gebrauchsanweisungen des AIR-Motors und die dazugehörigen Ergänzungen beachten. Gebrauchsanweisung Ponta...
Potenzialausgleichskabel Laufkatze Traverse Gerätestange Geräteträger 1. Das eine Ende des Potenzialausgleichskabels (2) an die Potenzialausgleichsbuchse der Laufkatze (3) anschließen. 2. Das andere Ende des Potenzialausgleichskabels (2) an die Potenzialausgleichsbuchse des Versorgungsbalkens (1) anschließen. ✓ Die Potenzialausgleichsverbindung ist hergestellt. Gebrauchsanweisung Ponta...
IACS-Systemkabel. Zur Kennzeichnung ist ein Bereich auf den Steckdosen vorgesehen. 4.3.2 Schnittstellen Informationen zu den Schnittstellen finden sich in der Gebrauchsanweisung der entsprechenden IACS-Komponente. 4.3.3 Hinweisschilder Informationen zu den Hinweisschildern finden sich in der Gebrauchsanweisung der entsprechenden IACS-Komponente. Gebrauchsanweisung Ponta...
3. Die Stellschraube (2) mit der Hand festschrauben. 4.4.1.2 Ablagefläche für Kleingerätestange 1. Die Stellschraube (1) lösen. 2. Die Ablagefläche (2) von oben über die Kleingerätestange schieben und auf die gewünschte Höhe einstellen. 3. Die Stellschraube (1) mit der Hand festschrauben. Gebrauchsanweisung Ponta...
An Normschienen können u. a. Zubehörteile für das Kabelmanagement oder Schienenhalter und die dazugehörige Ablagefläche angebracht werden. 4.4.3.1 Kabelmanagementarm 1. Die Stellschraube (1) mit der Hand lösen. 2. Den Kabelmanagementarm (2) an der Normschiene (3) ausrichten. 3. Die Stellschraube (1) mit der Hand festschrauben. Gebrauchsanweisung Ponta...
2. Den Schienenhalter (2) an die Normschiene (3) setzen und ausrichten. 3. Die Stellschraube (4) mit der Hand festschrauben. Wenn der Schienenhalter an eine Normschiene angebracht wurde, können folgende Zubehörteile angebracht werden: – Kleingerätestange (siehe „Kleingerätestangen“, Seite 55) – Infusionstangen (siehe „Infusionsstangen“, Seite 58) Gebrauchsanweisung Ponta...
Seite 49
– Infusionstangen (siehe „Infusionsstangen“, Seite 58) 4.4.3.5 Ablagefläche mit zentraler Befestigung 1. Die Ablagefläche (1) in beide Hände nehmen. 2. Die zentrale Befestigung der Ablagefläche in die Aufnahme des Schienenhalters, lang (2), stecken. 3. Die Stellschraube (3) mit der Hand festschrauben. Gebrauchsanweisung Ponta...
2. Beide Teile des Adapters (2) an die Gerätestange (3) setzen und im rechten Winkel ausrichten. 3. Die Innensechskantschrauben M5x10 (1) festschrauben. Anzugsdrehmoment: 3,5 Nm 4.5.2 Kompaktschiene 1. Beide Teile der Kompaktschiene (1) an die Gerätestange (2) setzen und ausrichten. 2. Die Innensechskantschrauben M6x50 (3) festschrauben. Anzugsdrehmoment: 6 Nm Gebrauchsanweisung Ponta...
Anzugsdrehmoment: 12 Nm 4. Die Schutzkappen auf die Innensechsrundschrauben setzen. 4.5.4 Kabelmanagement 4.5.4.1 Kabelmanagement für Gerätestange 1. Den oberen Adapter (1) und den unteren Adapter (3) vom Kabelkanal (2) trennen. Dafür die 4 Senkschrauben M4x16 (4) lösen und entfernen. Gebrauchsanweisung Ponta...
Seite 52
Dafür die 4 Senkschrauben M4x16 (4) in den jeweiligen Adapter stecken und mit der Hand festschrauben. 10.Den unteren Adapter (3) in der Position an der Gerätestange (8) befestigen. Dafür die Schraube (9) gegen den Uhrzeigersinn mit der Hand festschrauben. ✓ Das Kabelmanagement ist platziert. Gebrauchsanweisung Ponta...
Seite 53
1. Das Kabel (1) durch die Gummilippen (2) in das Kabelmanagement (3) drücken. ✓ Das Kabel ist im Kabelmanagement platziert. 4.5.4.2 Halterung an Gerätestange für Kabel und Schläuche 1. Beide Teile der Halterung (1) an die Gerätestange (2) setzen und ausrichten. 2. Die Innensechskantschrauben M4x16 (3) festschrauben. Anzugsdrehmoment: 1 Nm Gebrauchsanweisung Ponta...
6. An den 2 Markierungen für die Position der Schrauben am Magnetstreifen (3) mit einem Bohrer jeweils ein Loch mit Durchmesser 3 mm bohren. 7. Den Magnetstreifen (3) mit 2 Linsensenk-Holzschrauben mit Kreuzschlitz (4) mit der Hand an die Schublade festschrauben. Gebrauchsanweisung Ponta...
Seite 55
(siehe „Technische Daten“, Seite 92). Diese Zuladung und das Eigengewicht müssen bei der Berechnung der maximalen Zuladung berücksichtigt werden. ► Die Schrauben am Sicherungsring immer abwechselnd anziehen. ► Die Angaben der maximalen Zuladung dürfen nicht überschritten werden. Gebrauchsanweisung Ponta...
Seite 56
► Nur um die Position der Kleingerätestange zu ändern, die Stellschraube und den Sicherungsring lösen. Danach die Stellschraube und den Sicherungsring sofort wieder festschrauben. 6. Um die Position der Kleingerätestange zu ändern, Stellschraube und Sicherungsring kurz lösen, danach wieder festschrauben. Gebrauchsanweisung Ponta...
Seite 57
Kleingerätestange mit einem Sicherungsring (3) gehalten werden. Für weitere Informationen siehe: „Technische Daten“, Seite 92. Wenn der Schienenhalter an eine Kleingerätestange angebracht wurde, können folgende Zubehörteile angebracht werden: – Normschiene (siehe „Normschienen“, Seite 47) 4.5.6.3 Schienenhalter, lang 1. Die Stellschraube (1) lösen. Gebrauchsanweisung Ponta...
Seite 58
(siehe „Technische Daten“, Seite 92). Diese Zuladung und das Eigengewicht müssen bei der Berechnung der maximalen Zuladung berücksichtigt werden. ► Die Schrauben am Sicherungsring immer abwechselnd anziehen. ► Die Angabe der maximalen Zuladung darf nicht überschritten werden. 1. Die Innensechskantschrauben M5x15 (1) des Sicherungsrings (2) lösen. Gebrauchsanweisung Ponta...
Seite 59
Informationen siehe: „Technische Daten“, Seite 92. 1. Den Sicherungsring vor der Montage des Schienenhalters lose an die Infusionsstange montieren. 2. Die Stellschraube (1) am Schienenhalter lösen. 3. Den Schienenhalter (2) von unten über die Infusionsstange schieben und ausrichten. Gebrauchsanweisung Ponta...
Seite 60
4. Die Stellschraube (1) mit der Hand festschrauben. 5. Die Innensechskantschrauben M5x15 des Sicherungsrings (3) festschrauben. Anzugsdrehmoment: 1 Nm Wenn der Schienenhalter an eine Infusionsstange angebracht wurde, können folgende Zubehörteile angebracht werden: – Normschiene (siehe „Normschienen“, Seite 47) Gebrauchsanweisung Ponta...
Inbetriebnahme Inbetriebnahme Ponta darf nur durch den DrägerService in Betrieb genommen werden. Nachträgliche Änderungen dürfen nur durch den DrägerService durchgeführt werden. Anschließend muss eine erneute Abnahme erfolgen. Gebrauchsanweisung Ponta...
Bremsen wieder aktiviert werden. Es gibt verschiedene Arten, die Bremse zu deaktivieren und zu reaktivieren, wie in diesem Kapitel beschrieben. Die Bewegungen nur von Hand bremsen. Beim Positionieren der Versorgungseinheit darauf achten, dass keine Personen verletzt oder Gegenstände beschädigt werden. Gebrauchsanweisung Ponta...
Seite 63
► Die elektromagnetische Bremse darf am Stück maximal 40 Sekunden gelöst werden. Danach darf die elektromagnetische Bremse mindestens 160 Sekunden nicht gelöst werden. 6.1.1 Laufkatze Ponta C 1. Die Feststellschraube (1) der mechanischen Bremse gegen den Uhrzeigersinn eine Umdrehung lösen. 2. Die Laufkatze in die gewünschte Position schieben.
Seite 64
Betrieb 6.1.2 Laufkatze Ponta E plus Je nach Länge des Versorgungsbalkens können die Laufkatzen bis zu 550 mm (21.65 in) in beide Richtungen (insgesamt 1100 mm (43.3 in)) verschoben werden. Gebrauchsanweisung Ponta...
Seite 65
Betrieb In der nachfolgenden Abbildung ist ein Ausschnitt aus dem Bedienfeld von Ponta E plus dargestellt. 1. Am Bedienfeld die Taste (1) drücken und anschließend die Laufkatze bewegen. Um die Bremse wieder festzustellen, am Bedienfeld die Taste (1) erneut drücken.
Seite 66
Betrieb 6.1.3 Laufkatze Ponta S plus Je nach Länge des Versorgungsbalkens können die Laufkatzen bis zu 550 mm (21.65 in) in beide Richtungen (insgesamt 1100 mm (43.3 in)) verschoben werden. 1. Am Bedienfeld die Taste (1) drücken und anschließend die Laufkatze bewegen.
1. Das Potenzialausgleichskabel (2) von der Potenzialausgleichsbuchse des Versorgungsbalkens (1) trennen. 2. Die Laufkatze (3) an die gewünschte Position verschieben. 3. Das Potenzialausgleichskabel (2) an die Potenzialausgleichsbuchse des Versorgungsbalkens (1) anschließen. ✓ Die Potenzialausgleichsverbindung ist hergestellt. Gebrauchsanweisung Ponta...
Die falsche Bedienung der elektromagnetischen Bremse kann zur Überhitzung der Bremse führen. ► Die elektromagnetische Bremse darf am Stück maximal 40 Sekunden gelöst werden. Danach darf die elektromagnetische Bremse mindestens 160 Sekunden nicht gelöst werden. Die Geräteträger sind gegen unabsichtliches Verdrehen gesichert. Gebrauchsanweisung Ponta...
Seite 69
3. Um den Geräteträger in der Position zu fixieren, die Feststellschraube (1) der mechanischen Bremse im Uhrzeigersinn eine Umdrehung drehen. ✓ Der Geräteträger ist positioniert. 6.2.2 Ponta E plus mit Medienkopf Drehlager mit Friktionsbremse ● Den Medienkopf (1) oder den Geräteträger (2) anfassen und in die gewünschte Position drehen.
Betrieb Drehlager mit elektropneumatischer oder elektromagnetischer Bremse (optional) In der nachfolgenden Abbildung ist ein Ausschnitt aus dem Bedienfeld von Ponta E plus dargestellt. 1. Am Bedienfeld die Taste (1) drücken und anschließend den Medienkopf drehen. Um die Bremse wieder festzustellen, am Bedienfeld die Taste (1) erneut drücken.
Seite 71
Die Mediensäule ist positioniert. Drehlager mit elektropneumatischer oder elektromagnetischer Bremse (optional) In der nachfolgenden Abbildung ist ein Ausschnitt aus dem Bedienfeld von Ponta E plus dargestellt. 1. Am Bedienfeld die Taste (1) drücken und anschließend die Mediensäule drehen. Um die Bremse wieder festzustellen, am Bedienfeld die Taste (1) erneut drücken.
Seite 72
Um die Bremse wieder festzustellen, am Bedienfeld die Taste (1) erneut drücken. 2. Den Medienkopf in die gewünschte Position bringen. Der Medienkopf ist nach 15 Sekunden automatisch wieder festgestellt. Der Medienkopf muss daher innerhalb dieser 15 Sekunden wieder zum Stillstand gebracht werden. ✓ Der Medienkopf ist positioniert. Gebrauchsanweisung Ponta...
Seite 73
Betrieb Drehen des Medienkopfs und des Tragarms In der nachfolgenden Abbildung ist ein Ausschnitt aus dem Bedienfeld von Ponta S plus dargestellt. 1. Am Bedienfeld die Taste (1) drücken und anschließend den Medienkopf und den Tragarm zusammen drehen. Um die Bremse wieder festzustellen, am Bedienfeld die Taste (1) erneut drücken.
Betrieb 6.2.5 Ponta S plus mit Mediensäule Drehlager mit Friktionsbremse Drehen der Mediensäule ● Die Mediensäule (1) mit beiden Händen an den Rahmenschienen oder an den Griffen anfassen und in die gewünschte Position drehen. Die Mediensäule ist positioniert. Gebrauchsanweisung...
Seite 75
Stillstand gebracht werden. ✓ Die Mediensäule ist positioniert. Drehen der Mediensäule und des Tragarms In der nachfolgenden Abbildung ist ein Ausschnitt aus dem Bedienfeld von Ponta S plus dargestellt. 1. Am Bedienfeld die Taste (1) drücken und anschließend die Mediensäule und den Tragarm zusammen drehen.
Wenn die Taste (2) erneut gedrückt wird, geht die Beleuchtung aus. Zum Einschalten der Beleuchtung kann auch die Taste (3) verwendet werden. – Wenn die Taste (3) gedrückt wird, wird das Licht eingeschaltet. Die Beleuchtung ist an. Die LED (1) leuchtet. Gebrauchsanweisung Ponta...
Seite 77
Zum Einschalten der Beleuchtung kann auch die Taste (3) oder Taste (4) verwendet werden. – Wenn die Taste (3) einmal gedrückt wird, wird das Licht in der niedrigsten Beleuchtungsstärke eingeschaltet. – Wenn die Taste (4) einmal gedrückt wird, wird das Licht in der vorherigen Beleuchtungsstärke eingeschaltet. Gebrauchsanweisung Ponta...
● Die Taste (3) am Bedienfeld gedrückt halten oder mehrfach drücken. Die Beleuchtungsstärke verringert sich. Vorgehen, um die Beleuchtungsstärke zu erhöhen: ● Die Taste (4) am Bedienfeld gedrückt halten oder mehrfach drücken. Die Beleuchtungsstärke erhöht sich. 6.3.2 Bedienfeld für die Gestensteuerung Gebrauchsanweisung Ponta...
Seite 79
Vorgehen: ● Den Schalter (2) kurz drücken. Die Beleuchtung ist an. Wenn der Schalter (2) erneut kurz gedrückt wird, geht die Beleuchtung aus. – Wenn der Schalter (2) länger gedrückt wird, erhöht oder verringert sich die Beleuchtungsstärke. Gebrauchsanweisung Ponta...
Abhilfe Laufkatze macht beim Laufkatze ist falsch einge- DrägerService kontaktie- Verschieben Geräusche. stellt. ren. Laufkatze Ponta E plus Falsche Bedienung – Bremse lösen. Für weitere oder Laufkatze Ponta Bremse ist nicht gelöst. Informationen siehe: „Ver- S plus lässt sich trotz schieben der Laufkatze“,...
Seite 81
Keine LED leuchtet bei Netzteil ist defekt. Spannungsversorgung, Betätigung des Bedien- Leiterplatte/System ist Netzteil und Sicherungen felds. stromlos, Kabelverbin- durch Krankenhaustech- dung ist unterbrochen. niker prüfen lassen und DrägerService kontaktie- ren. CAN-Bus-Kabel ist defekt DrägerService kontaktie- oder Kabelverbindung ist ren. unterbrochen. Gebrauchsanweisung Ponta...
Das Gerät besteht zum Teil aus Materialien, die gegen bestimmte Bestandteile von Flächendesinfektionsmitteln nicht beständig sind. ► Die Angaben in diesem Kapitel beachten. 8.2.1 Informationen zur Aufbereitung Die nationalen Hygienevorschriften und Aufbereitungsvorschriften einhalten. Die Hygienevorschriften und Aufbereitungsvorschriften der Gesundheitseinrichtung einhalten (z. B. zu den Aufbereitungszyklen). Gebrauchsanweisung Ponta...
Flächendesinfektion mit Reinigung Komponenten: – Geräteoberflächen der Versorgungseinheit – Oberflächen von Zubehör wie z. B. Kabelmanagement für Gerätestange: Flächendesinfekti- Hersteller Konzentration Einwirkzeit onsmittel Dismozon plus Bode Chemie 1,6 % 15 min Oxycide Ecolab USA 2,3 % 5 min Gebrauchsanweisung Ponta...
Weitere Mittel und Aufbereitungsverfahren 8.6.1 Desinfektionsmittel Desinfektionsmittel verwenden, die national zugelassen und für das jeweilige Aufbereitungsverfahren und den Anwendungsbereich geeignet sind. Flächendesinfektionsmittel Die Hersteller der Flächendesinfektionsmittel haben mindestens die folgenden Wirkspektren nachgewiesen: – Bakterizid – Levurozid Gebrauchsanweisung Ponta...
Seite 85
2) Australian Register of Therapeutic Goods 3) Begrenzt viruzid Dräger weist darauf hin, dass Sauerstoffabspalter und Chlorabspalter bei einigen Materialien zu Farbveränderungen führen können. Farbveränderungen beeinträchtigen nicht die Funktionsfähigkeit des Produkts. Die Verwendung anderer Flächendesinfektionsmittel erfolgt auf eigene Verantwortung. Gebrauchsanweisung Ponta...
Aufbereitung Nach der Aufbereitung 8.7.1 Zusammenbauen und Anbauen der gerätespezifischen Komponenten Voraussetzungen: – Alle Komponenten sind aufbereitet und trocken. Vorgehensweise ● Wenn erforderlich, siehe Gebrauchsanweisung der Deckenversorgungseinheit und Zubehör (siehe „Zusammenbau und Vorbereitung“, Seite 42). Gebrauchsanweisung Ponta...
IEC 62353 Versorgungsein- Erstmalig 2 Jahre – Sichtprüfung auf Instandhaltungs- heit nach Inbetrieb- mechanische personal nahme, dann alle Gebrauchsschä- 12 Monate – Sichtprüfung auf Verformungen von Zubehör – Prüfung auf Schä- den an den Dreh- lagern (Bewegungsge- räusche) Gebrauchsanweisung Ponta...
Seite 88
12 Monate Druckgasschläu- Erstmalig 5 Jahre Sichtprüfung und Spezialisiertes nach Inbetrieb- Dichtheitsprüfung Instandhaltungs- nahme, dann alle personal 12 Monate Dichthauben Erstmalig 5 Jahre Sichtprüfung Spezialisiertes der Entnahmestel- nach Inbetrieb- Instandhaltungs- nahme, dann alle personal 12 Monate Gebrauchsanweisung Ponta...
Entnahme- gen Herstellers stellen von Dräger Tagesverlaufslicht- Alle 6 Jahre Austausch des Spezialisiertes steuerung (optio- gesamten Steuermo- Instandhaltungs- nal) duls oder der Batterie personal im Steuermodul Druckgasschläu- Alle 12 Jahre Austausch Spezialisiertes Instandhaltungs- personal Gebrauchsanweisung Ponta...
– ob der gesamte Funktionsumfang des Systems erfüllt wird. Die Prüfergebnisse müssen schriftlich dokumentiert werden. Nach der Abnahme wird das betriebsbereite System mit den zugehörigen Unterlagen dem Betreiber übergeben. Die Übergabe wird aktenkundig protokolliert. Es erfolgt die Einweisung der Anwender. Gebrauchsanweisung Ponta...
Entsorgen des Geräts Die Entsorgung von elektrischen und elektronischen Geräten unterliegt besonderen Richtlinien. Dieses Gerät muss entsprechend den nationalen Vorschriften entsorgt werden. In Ländern der Europäischen Union organisiert Dräger die Rücknahme des Geräts. Weitere Informationen sind unter www.draeger.com/WEEE verfügbar. Gebrauchsanweisung Ponta...
Bei Lagerung und Transport Temperatur -20 bis 60 °C (-4 bis 140 °F) Umgebungsdruck 500 bis 1060 hPa (7,25 bis 15,37 psi) Relative Feuchte 5 bis 95 %, ohne Kondensation 11.4 Interne Stromverbraucher Lichteinbauten, elektropneumatische Bremse und elektromagnetische Bremse Beleuchtung (LED-Leuchtmittel) Gebrauchsanweisung Ponta...
F 8,0A 125 VDC (GG10498) DALI-Steuergerät S 0,25A 125 VDC (G35629) Externe DALI-Schnittstelle 250 mA 125 VDC (GG10746) Alle Angaben unterliegen fertigungsbeding- ten Toleranzen. 11.6 Elektropneumatische Bremse Betriebsdruck 3,5 bar bis 6 bar (50,77 psi bis 87,02 psi) 11.7 Geräteausgänge Videoanschlüsse BNC-Steckverbinder Gebrauchsanweisung Ponta...
Seite 94
(100 % Color Bars) Sync –286,00 mV Ausgangsspannung PAL Setup 0 mV Y700,00 mV (Peak Luma,100 % Weiß) C663,80 mVpp (75 % Color Bars) 885,10 mVpp (100 % Color Bars) Sync –300,00 mV Leistung <100 mW VGA-Steckverbinder DE-15/HD-15-Buchse Gebrauchsanweisung Ponta...
Seite 95
Analoge Videosignale (RGBHV Component Signal): - RGB-Video - Hsync - Vsync Serielle, digitale Videosignale: - DDC (Display Data Channel) nach VESA- Standard Leistung <2 W Ausgangsspannung VESA-RGB 0,7 Vpp bei 75 Ω Ausgangsspannung Hsync/Vsync 5V (TTL-Signale) Ausgangsspannung DDC DVI-Steckverbinder Standard-DVI-Buchse Gebrauchsanweisung Ponta...
Seite 96
C1 Rot C2 Grün C3 Blau C4 Hsync C5 Masse Signal TMDS Serielle, digitale Videosignale Maximale Ausgangsspannung 5 V (3,3 V für TMDS) bei einem Abschlusswi- derstand von 50 bis 100 Ω Leistung <2 W HDMI-Steckverbinder Buchse Typ A Gebrauchsanweisung Ponta...
Seite 97
5 V (3,3 V für TMDS) bei einem Abschlusswi- derstand von 50 bis 100 Ω Maximaler Ausgangsstrom 0,5 A (Strombegrenzung) Leistung <10 W Audio-Anschluss Chinch-Steckverbinder PIN-Belegung Innenleiter: Signal Außenleiter: Masse / Abschirmung Signal Audio Stereo, analoges Niederfrequenzsignal Maximale Ausgangsspannung 30 V Maximaler Ausgangsstrom Leistung <10 W Gebrauchsanweisung Ponta...
Empfohlene Durchgangshöhe unter Versor- Ponta C: 1800 mm (70,87 in) bis 2000 mm gungsbalken (78,74 in) Ponta E plus / Ponta S plus: 2100 mm (82,68 in) bis 2350 mm (92,52 in) Abmessungen Länge Versorgungsbalken 2200 mm (86,61 in), 2800 mm (110,24 in), 3100 mm (122,05 in), 3500 mm (137,80 in) Länge Deckenrohr...
Einzellasten der Gerätestange pro Geräte- stange zu verwenden. Fahrweg Laufkatze Ponta C: Gesamte Länge des Versorgungsbal- kens Ponta E plus / Ponta S plus: Bis zu 550 mm (21,65 in) in beide Richtungen (gesamt 1100 mm (43,30 in)) 11.10 Farben Versorgungsbalken, Laufkatze Weiß, NCS-S-0500 N...
Seite 101
Doppelschiene für Geräteträger, breit Eigengewicht: 1,1 kg (2,45 lb) G47215 Bei Verwendung von einer Schiene: Max. Zuladung: 10 kg (22,0 lb) Max. Drehmoment: 24 Nm Bei Verwendung von beiden Schienen: Max. Zuladung: jeweils 5 kg (11,0 lb) Max. Drehmoment: 18 Nm Gebrauchsanweisung Ponta...
Seite 102
Halterung an Gerätestange für Kabel und Eigengewicht: 0,2 kg (0,44 lb) Schläuche (4 Stück) G13171 Halterung an Schiene für Kabel und Schläuche Eigengewicht: 0,1 kg (0,22 lb) (10 Stück) G15225 Schienengriff für Gerätestange Eigengewicht: 1,0 kg (2,2 lb) G92439 Gebrauchsanweisung Ponta...
Gesamtgewicht für jede Konfiguration neu berechnet werden. Grundsätzlich dürfen maximal 2 Zubehörteile miteinander kombiniert werden. Ausnahmen sind in den folgenden Kapiteln definiert. 11.12.1 Ponta C: Lastverteilung an der Gerätestange 11.12.1.1 Ausführungsbeispiel mit 2 Doppelarmen Anforderungen an das Haltearmsystem – 1 Doppelarm muss im oberen Bereich (1) positioniert werden –...
– Maximale Länge (B): 400 mm (15.75 in) Adapter können dazu führen, dass die maximale Länge überschritten wird. Anforderungen an die Gerätestange – Nutzlast (C): 15 kg (33 lb) 11.12.2 Ponta C: Lastverteilung am Geräteträger 11.12.2.1 Ausführungsbeispiel mit 4 Doppelarmen Gebrauchsanweisung Ponta...
Seite 105
– Maximale Länge (B): 400 mm (15.75 in) Adapter können dazu führen, dass die maximale Länge überschritten wird. Anforderungen an die Doppelschiene oder Ablagefläche – 1 Doppelschiene oder 1 Ablagefläche muss mittig zwischen den Einfacharmen positioniert werden – Nutzlast (C): 35 kg (77 lb) Gebrauchsanweisung Ponta...
Anforderungen an die Doppelschiene oder Ablagefläche – 1 Doppelschiene oder 1 Ablagefläche muss mittig zwischen den Doppelarmen positioniert werden – Nutzlast (C): 40 kg (88 lb) Anforderungen an die Beatmungseinheit – Die Beatmungseinheit muss im unteren Bereich (3) positioniert werden Gebrauchsanweisung Ponta...
Hochfrequenz-Kommu- 5785 MHz: 9 V/m bis 28 V/m nikationseinrichtungen 11.13.4 Empfohlene Schutzabstände zu Funkkommunikationsgeräten Damit die volle Funktionsfähigkeit dieses Geräts erhalten bleibt, ist ein Schutzabstand von mindestens 1,0 m (3,3 ft) zwischen diesem Gerät und Funkkommunikationsgeräten erforderlich. Gebrauchsanweisung Ponta...
Bestellliste Bestellliste Bestellliste Ponta 1. Griffe Griff ohne Sensor G39969 2. Fernbedienung Keine Fernbedienung 3. Haltearmsystem Einfacharm, 200 mm, mit Infusionsadapter, G38700 für Gerätestange Einfacharm, 300 mm, mit Infusionsadapter, G38701 für Gerätestange Einfacharm, 400 mm, mit Infusionsadapter, G38702 für Gerätestange...
Seite 110
Bestellliste Bestellliste Ponta (Fortsetzung) Hubarm mit Tastaturablage und Monitorad- G38720 apter (Slide), für Gerätestange Hubarm mit Tastaturablage und Monitorad- G38721 apter (Slide), plus Einfacharm, 300 mm, für Gerätestange Monitoradapter (VESA), für Gerätestange G38722 Einfacharm, 200 mm, mit Monitoradapter G38723 (VESA), für Gerätestange...
Seite 111
Bestellliste Bestellliste Ponta (Fortsetzung) 5. Infusionsstangen und Kleingeräte- stangen Infusionsstange mit Flaschenkreuz, 4 G15020 Haken Infusionsstange mit Flaschenbalken, 4 G19170 Haken Infusionsstange, geneigt, mit Flaschenbal- G97070 ken, 4 Haken Kleingerätestange, 500 mm G15676 Kleingerätestange, 1000 mm G15677 Kleingerätestange, 1500 mm...
Seite 112
Bestellliste Bestellliste Ponta (Fortsetzung) Fairfield-Doppelschiene für Geräteträger, G47580 schmal Fairfield-Doppelschiene für Geräteträger, G47582 breit Normschiene für Gerätestange, 400mm 2M86185 Schienengriff für Gerätestange G92439 Kompaktschiene, 100 mm x 100 mm 2M85337 Schienenhalter, kurz G13822 für Normschiene an Rahmenschienen- klemme, Ablagefläche, Doppelschiene oder...
