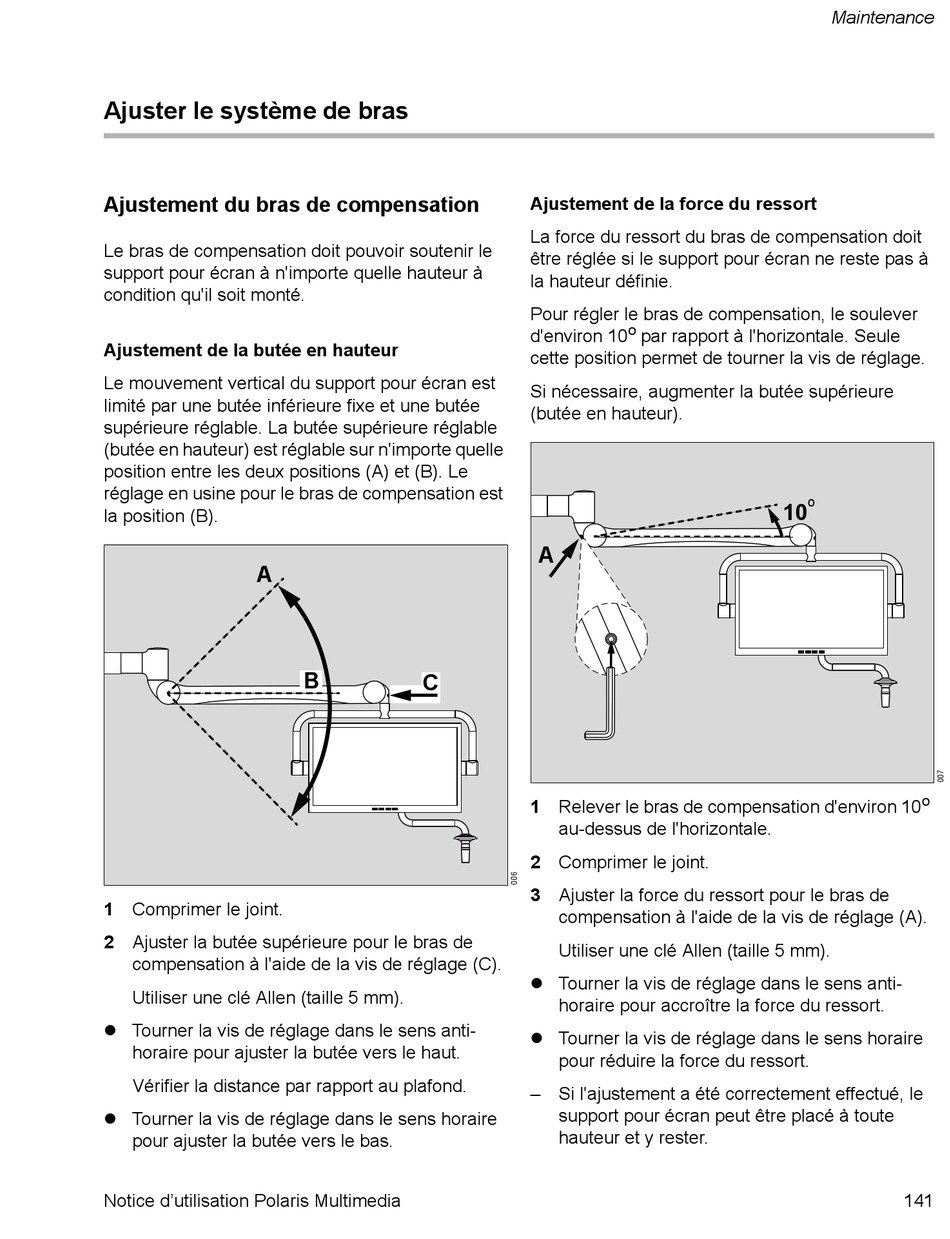

Ajuster le système de bras
Ajustement du bras de compensation
Le bras de compensation doit pouvoir soutenir le
support pour écran à n'importe quelle hauteur à
condition qu'il soit monté.
Ajustement de la butée en hauteur
Le mouvement vertical du support pour écran est
limité par une butée inférieure fixe et une butée
supérieure réglable. La butée supérieure réglable
(butée en hauteur) est réglable sur n'importe quelle
position entre les deux positions (A) et (B). Le
réglage en usine pour le bras de compensation est
la position (B).
A
1 Comprimer le joint.
2 Ajuster la butée supérieure pour le bras de
compensation à l'aide de la vis de réglage (C).
Utiliser une clé Allen (taille 5 mm).
 Tourner la vis de réglage dans le sens anti-
horaire pour ajuster la butée vers le haut.
Vérifier la distance par rapport au plafond.
 Tourner la vis de réglage dans le sens horaire
pour ajuster la butée vers le bas.
Notice d'utilisation Polaris Multimedia
B
C
Ajustement de la force du ressort
La force du ressort du bras de compensation doit
être réglée si le support pour écran ne reste pas à
la hauteur définie.
Pour régler le bras de compensation, le soulever
o
d'environ 10 par rapport à l'horizontale. Seule
cette position permet de tourner la vis de réglage.
Si nécessaire, augmenter la butée supérieure
(butée en hauteur).
A
1 Relever le bras de compensation d'environ 10
au-dessus de l'horizontale.
2 Comprimer le joint.
3 Ajuster la force du ressort pour le bras de
compensation à l'aide de la vis de réglage (A).
Utiliser une clé Allen (taille 5 mm).
 Tourner la vis de réglage dans le sens anti-
horaire pour accroître la force du ressort.
 Tourner la vis de réglage dans le sens horaire
pour réduire la force du ressort.
– Si l'ajustement a été correctement effectué, le
support pour écran peut être placé à toute
hauteur et y rester.
Maintenance
O
10
o
141
