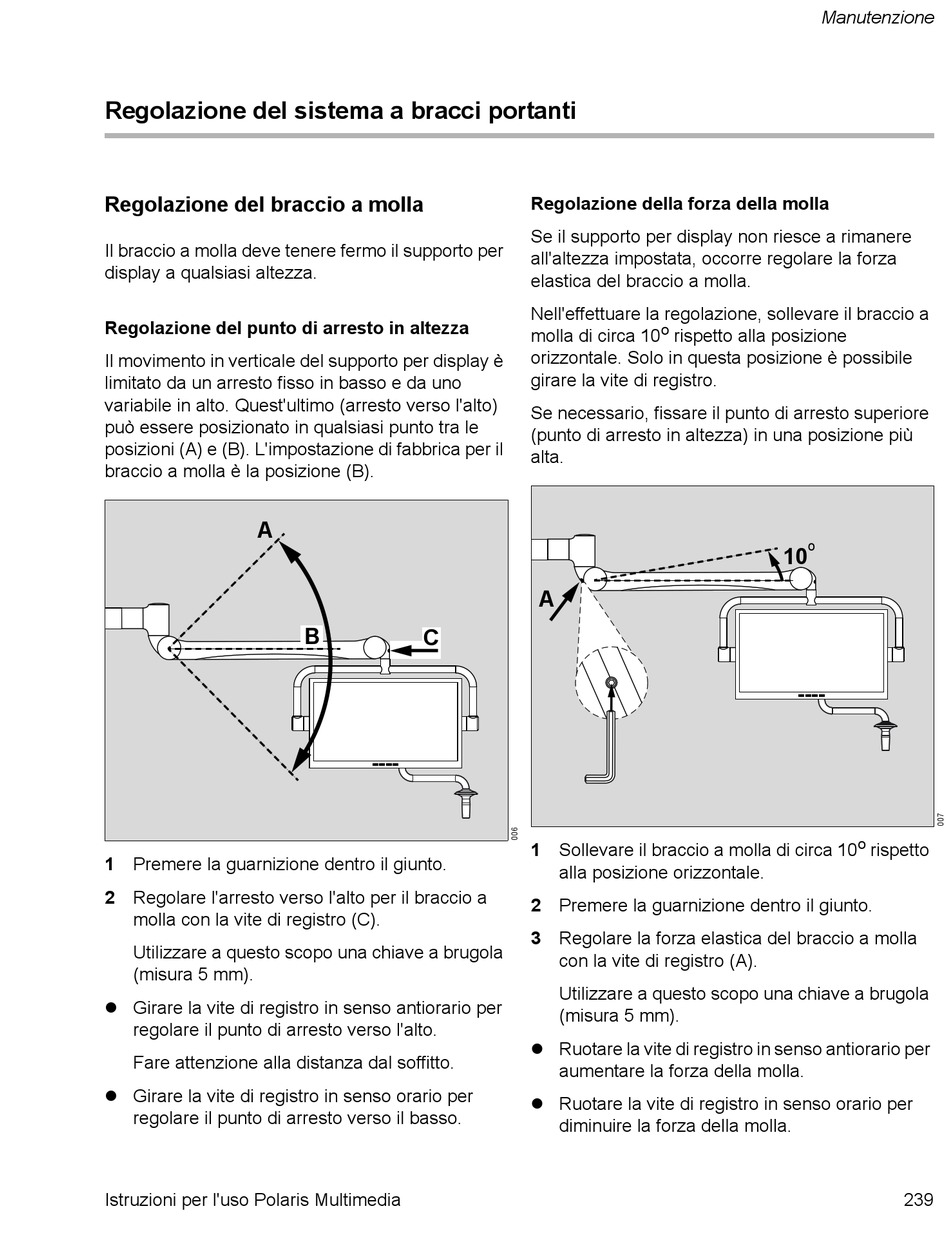

Regolazione del sistema a bracci portanti

Regolazione del braccio a molla
Il braccio a molla deve tenere fermo il supporto per
display a qualsiasi altezza.
Regolazione del punto di arresto in altezza
Il movimento in verticale del supporto per display è
limitato da un arresto fisso in basso e da uno
variabile in alto. Quest'ultimo (arresto verso l'alto)
può essere posizionato in qualsiasi punto tra le
posizioni (A) e (B). L'impostazione di fabbrica per il
braccio a molla è la posizione (B).
A
1 Premere la guarnizione dentro il giunto.
2 Regolare l'arresto verso l'alto per il braccio a
molla con la vite di registro (C).
Utilizzare a questo scopo una chiave a brugola
(misura 5 mm).
 Girare la vite di registro in senso antiorario per
regolare il punto di arresto verso l'alto.
Fare attenzione alla distanza dal soffitto.
 Girare la vite di registro in senso orario per
regolare il punto di arresto verso il basso.
Istruzioni per l'uso Polaris Multimedia
B
C
Regolazione della forza della molla
Se il supporto per display non riesce a rimanere
all'altezza impostata, occorre regolare la forza
elastica del braccio a molla.
Nell'effettuare la regolazione, sollevare il braccio a
o
molla di circa 10 rispetto alla posizione
orizzontale. Solo in questa posizione è possibile
girare la vite di registro.
Se necessario, fissare il punto di arresto superiore
(punto di arresto in altezza) in una posizione più
alta.
A
1 Sollevare il braccio a molla di circa 10
alla posizione orizzontale.
2 Premere la guarnizione dentro il giunto.
3 Regolare la forza elastica del braccio a molla
con la vite di registro (A).
Utilizzare a questo scopo una chiave a brugola
(misura 5 mm).
 Ruotare la vite di registro in senso antiorario per
aumentare la forza della molla.
 Ruotare la vite di registro in senso orario per
diminuire la forza della molla.
Manutenzione
O
10
o
rispetto
239
