Seite 1

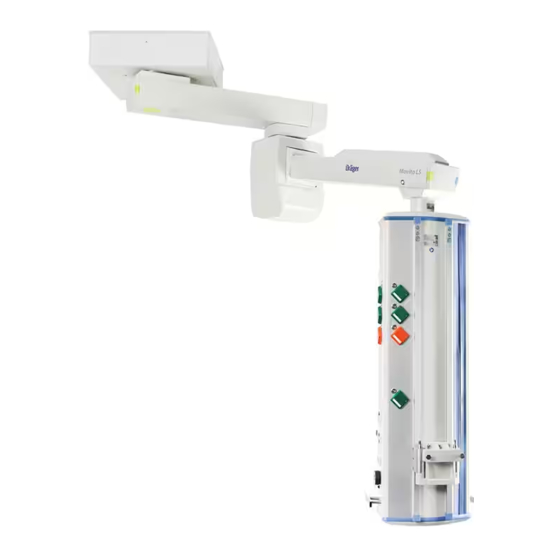

Ergänzung Agila - Movita - GeminaDUO - Ponta Zubehör für Versorgungseinheiten WARNUNG Zur korrekten Verwendung des Agila - Movita - GeminaDUO - Ponta Medizinprodukts die Gebrauchsanweisung und diese Ergänzung lesen und beachten.
Seite 2
Diese Seite wurde absichtlich leer gelassen. Ergänzung Agila - Movita - GeminaDUO - Ponta...
9039782 1 – 2008-07 und höher Ponta 9039153 1 – 2006-11 und höher Diese Ergänzung der Gebrauchsanweisung beilegen. Diese Ergänzung aktualisiert und ergänzt die Informationen der Gebrauchsanweisung in den folgenden Kapiteln: Ergänzung Agila - Movita - GeminaDUO - Ponta...
Kleingerätestangen oder Normschienen und Normschiene angebracht werden können. werden selbst an Kleingerätestangen oder Normschienen befestigt. Spezialschienen Spezialschienen haben einen Querschnitt von 25 mm x 10 mm und dienen zur Aufnahme von Geräten und Zubehörteilen. Spezialschienen Ergänzung Agila - Movita - GeminaDUO - Ponta...
Qualifikation (z. B. eine fachliche Ausbildung oder durch Erfahrung erworbenes fachliches Wissen). – Jede Benutzergruppe ist in die Tätigkeit eingewiesen. – Jede Benutzergruppe hat die erforderlichen Kapitel in diesem Dokument gelesen und verstanden. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Personenschäden – Für weitere Informationen siehe: und Sachschäden können die Folge sein. „Lastverteilung“, Seite 35. – Zubehör am Grundgerät entsprechend der Gebrauchsanweisung des Grundgeräts installieren. – Den sicheren Anschluss am Grundgerät prüfen. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Sicherheitsbezogene Informationen Weitere Informationen Meldepflicht bei Vorkommnissen Schwerwiegende Vorkommnisse mit diesem Produkt müssen Dräger und den zuständigen Behörden gemeldet werden. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Ausleger für Kabel und Schläuche Benennung Abbildung Schwenkschrank Halterung an Schiene für Kabel und Schläuche Halterung an Gerätestange für Kabel und Schläuche Verbindungselemente Benennung Abbildung Schienengriff Schienenhalter, kurz Benennung Abbildung Schienengriff Schienenhalter, lang Ergänzung Agila - Movita - GeminaDUO - Ponta...
2 Den Flaschenhalter auf die gewünschte Höhe einstellen. 3 Die Stellschraube (B) mit der Hand 2 Die Normschiene (B) von rechts oder links in anschrauben. die Nut des Schienenhalters schieben. 3 Die Stellschraube (A) mit der Hand anschrauben. Ergänzung Agila - Movita - GeminaDUO - Ponta...
1 Die Stellschraube (A) lösen. 2 Den Schienenhalter (B) an die Normschiene (C) setzen und ausrichten. 2 Die Halterung über den Ausleger stecken und 3 Stellschraube (A) mit der Hand anschrauben. die Finger lösen. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Zubehörteile beschrieben, die vom Instandhaltungspersonal montiert werden können. Alle Zubehörteile müssen vor dem ersten Gebrauch auf Funktionsfähigkeit und sichere Montage überprüft werden. Die Verbindung zwischen der Versorgungseinheit und dem Zubehör muss sicher sein. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Sicherungsrings (A) lösen. 6 Um die Position der Kleingerätestange zu ändern, Stellschraube und Sicherungsring kurz lösen, danach wieder festschrauben. 2 Den Sicherungsring (A) bis zur gewünschten Höhe über die Kleingerätestange (B) schieben. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 17
Zubehörteile angebracht werden: Informationen siehe: „Technische Daten“, – Normschiene (siehe „Normschienen“, Seite 13) Seite 32. Wenn der Schienenhalter an eine Kleingerätestange angebracht wurde, können folgende Zubehörteile angebracht werden: – Normschiene (siehe „Normschienen“, Seite 13) Ergänzung Agila - Movita - GeminaDUO - Ponta...
Sicherungsrings (B) lösen. 6 Um die Position der Infusionsstange zu ändern, Stellschraube und Sicherungsring kurz lösen, danach wieder festschrauben. 2 Den Sicherungsring bis zur gewünschten Höhe von unten über die Infusionsstange schieben. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 19
Wenn der Schienenhalter an eine Infusionsstange angebracht wurde, können folgende Zubehörteile angebracht wurde, können folgende Zubehörteile angebracht werden: angebracht werden: – Normschiene (siehe „Normschienen“, Seite 13) – Normschiene (siehe „Normschienen“, Seite 13) Ergänzung Agila - Movita - GeminaDUO - Ponta...
3 Die beiden Abdeckkappen auf die Normschiene stecken. 2 Beide Teile des Adapters (B) an die Gerätestange (C) setzen und im rechten Winkel ausrichten. 3 Die Innensechskantschrauben (M5x10) (A) festschrauben. Anzugsdrehmoment 3,5 Nm Ergänzung Agila - Movita - GeminaDUO - Ponta...
Teilen der Doppelschiene (B) lösen. 2 Beide Teile der Doppelschiene (B) an die Geräteträger (C) setzen und im rechten Winkel ausrichten. 3 Auf beiden Seiten 2 Innensechskantschrauben (M6x70) (A) festschrauben. Anzugsdrehmoment 2 Nm Ergänzung Agila - Movita - GeminaDUO - Ponta...
Flaschenkreuzes (A) festhalten. 3 Die Stange des Flaschenbalkes oder Flaschenkreuzes (A) auf die gewünschte Höhe einstellen. 4 Die Stellschraube (B) der Höhenverstellung (C) handfest anschrauben. 2 Die Stellschraube (B) der Höhenverstellung (C) Ergänzung Agila - Movita - GeminaDUO - Ponta...
– Produkte vor dem ersten Gebrauch aufbereiten. – Die Herstellerangaben der Reinigungsmittel, Desinfektionsmittel und Aufbereitungsgeräte beachten. Informationen zur Aufbereitung Die nationalen Hygienevorschriften und Aufbereitungsvorschriften einhalten. Die Hygienevorschriften und Aufbereitungsvorschriften der Gesundheitseinrichtung einhalten (z. B. zu den Aufbereitungszyklen). Ergänzung Agila - Movita - GeminaDUO - Ponta...
Schleimhaut durchdringen oder mit – Ablageflächen Blut in Berührung kommen – Schwenkschränke – Verbindungselemente Vor der Aufbereitung Vor der Demontage beachten 1 Alle angeschlossenen Geräte ausschalten. 2 Wenn erforderlich von der Deckenversorgungseinheit entfernen. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Nach der Aufbereitung Zusammenbauen und Anbauen der gerätespezifischen Komponenten Voraussetzungen: – Alle Komponenten sind aufbereitet und trocken. Vorgehensweise ● Siehe Gebrauchsanweisung der Deckenversorgungseinheit und diese Ergänzung (siehe „Zusammenbau und Vorbereitung“, Seite 12). Ergänzung Agila - Movita - GeminaDUO - Ponta...
Inspektion Maßnahmen zur Beurteilung des Ist- zustands eines Produkts Wartung Regelmäßige, spezifizierte Maßnah- men zur Aufrechterhaltung der Funkti- onsfähigkeit eines Produkts Reparatur Maßnahmen zur Wiederherstellung der Funktionsfähigkeit eines Pro- dukts nach einer Fehlfunktion Ergänzung Agila - Movita - GeminaDUO - Ponta...
Versorgungsein- heit Reparatur Es wird empfohlen, nur Dräger-Originalteile zu verwenden und die Teile von Dräger austauschen zu lassen. Entsorgung Entsorgen des Produkts Dieses Produkt muss entsprechend den nationalen Vorschriften entsorgt werden. Ergänzung Agila - Movita - GeminaDUO - Ponta...
Maximaler Hebelarm 170 mm (6.7 in) 170 mm (6.7 in) 170 mm (6.7 in) Infusionshalter Infusionshalter, 1 Haken Abmessung 185 mm Eigengewicht 0,1 kg (0.2 lb) Maximale Zuladung 2 kg (4,4 lb) Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 33
(15.7 x 1 x 4.3 in) Eigengewicht 0,6 kg (1.32 lb) 0,6 kg (1.32 lb) Maximale Zuladung 5 kg (11 lb) 5 kg (11 lb) Maximaler Hebelarm 130 mm (286.6 lb) 130 mm (286.6 lb) Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 34
0,20 kg (0.4 lb) Maximale Zuladung 3,0 kg (6.6 lb) Maximaler Hebelarm Die Belastung wird gleichmäßig über die gesamte Länge verteilt Schienengriff Schienengriff für Gerätestange Länge 330 mm (13 in) Eigengewicht 1 kg (2.2 lb) Ergänzung Agila - Movita - GeminaDUO - Ponta...
Durch den modularen Aufbau der Deckenversorungseinheiten und der dazugehörigen Zubehörteile, muss die maximale Gesamtlast für jeden zusammengestellten Aufbau neu berechnet werden. Maximal dürfen 2 Zubehörteile miteinander kombiniert werden. Ausnahmen sind in den folgenden Kapiteln definiert. Ergänzung Agila - Movita - GeminaDUO - Ponta...
400 mm (15.7 in) D Maximaler Abstand zur 170 mm (6.7 in) C Maximale Zuladung pro 10 kg (22 lb) Infusionsstange Schienhalter, kurz D Maximaler Abstand zur 170 mm (6.7 in) Infusionsstange Ergänzung Agila - Movita - GeminaDUO - Ponta...
400 mm (15.7 in) Lastverteilung an einer Doppelschiene für Geräteträger Ausführungsbeispiel mit einem Schienenhalter A Maximale Länge 400 mm (15.7 in) A Maximale Zuladung 5 kg (11 lb) B Maximale Länge 355 mm (14 in) Ergänzung Agila - Movita - GeminaDUO - Ponta...
Doppelschiene, 2x420 mm, für Gerä- G13430 Ausleger für Kabel und Schläuche G13040 teträger, 1 B Halterung an Schiene für Kabel und G15225 Doppelschiene, 2x620 mm, für Gerä- G13364 Schläuche (10 Stück) teträger, 1,5 B Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 40
Monitoradapter (Slide) für Gerätes- tange Doppelarm, 300 mm/200 mm, mit G38713 Monitoradapter Monitoradapter (Slide) für Gerätes- tange Monitoradapter (VESA) für Gerätes- G38722 tange Doppelarm, 300 mm/300 mm, mit G38714 Monitoradapter (Slide) für Gerätes- tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Einfacharm, 400 mm, mit Monitorad- G38725 tange apter (VESA) für Gerätestange Doppelarm, 400 mm/300 mm, mit G38730 Einfacharm, 200 mm, mit Monitorad- G38723 Monitoradapter (VESA) für Gerätes- apter (VESA) für Gerätestange tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
G38738 schiene apter für Frontschiene Doppelarm, 300 mm/200 mm, mit G38763 Einfacharm, 200 mm, Monitoradapter G38745 Monitoradapter (VESA) für Front- (Slide) für Frontschiene schiene Einfacharm, 300 mm, Monitoradapter G38746 (Slide) für Frontschiene Ergänzung Agila - Movita - GeminaDUO - Ponta...
(Slide) für Gerätestange Einfacharm, 200 mm, mit Monitorad- G38723 apter (VESA) für Gerätestange Einfacharm, 300 mm, mit Monitorad- G38724 apter (VESA) für Gerätestange Einfacharm, 400 mm, mit Monitorad- G38725 apter (VESA) für Gerätestange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 44
Doppelarm, 400 mm/300 mm, mit G38730 Monitoradapter (VESA) für Gerätes- tange Doppelarm, 400 mm/200 mm, mit G38729 Monitoradapter (VESA) für Gerätes- tange Doppelarm, 300 mm/300 mm, mit G38728 Monitoradapter (VESA) für Gerätes- tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Doppelschiene, 2x420 mm, für Gerä- G13430 Ausleger für Kabel und Schläuche G13040 teträger, 1 B Halterung an Schiene für Kabel und G15225 Doppelschiene, 2x620 mm, für Gerä- G13364 Schläuche (10 Stück) teträger, 1,5 B Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 46
Monitoradapter (Slide) für Gerätes- tange Doppelarm, 300 mm/200 mm, mit G38713 Monitoradapter Monitoradapter (Slide) für Gerätes- tange Monitoradapter (VESA) für Gerätes- G38722 tange Doppelarm, 300 mm/300 mm, mit G38714 Monitoradapter (Slide) für Gerätes- tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Einfacharm, 400 mm, mit Monitorad- G38725 tange apter (VESA) für Gerätestange Doppelarm, 400 mm/300 mm, mit G38730 Einfacharm, 200 mm, mit Monitorad- G38723 Monitoradapter (VESA) für Gerätes- apter (VESA) für Gerätestange tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
G38738 schiene apter für Frontschiene Doppelarm, 300 mm/200 mm, mit G38763 Einfacharm, 200 mm, Monitoradapter G38745 Monitoradapter (VESA) für Front- (Slide) für Frontschiene schiene Einfacharm, 300 mm, Monitoradapter G38746 (Slide) für Frontschiene Ergänzung Agila - Movita - GeminaDUO - Ponta...
(Slide) für Gerätestange Einfacharm, 200 mm, mit Monitorad- G38723 apter (VESA) für Gerätestange Einfacharm, 300 mm, mit Monitorad- G38724 apter (VESA) für Gerätestange Einfacharm, 400 mm, mit Monitorad- G38725 apter (VESA) für Gerätestange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 50
Doppelarm, 400 mm/300 mm, mit G38730 Monitoradapter (VESA) für Gerätes- tange Doppelarm, 400 mm/200 mm, mit G38729 Monitoradapter (VESA) für Gerätes- tange Doppelarm, 300 mm/300 mm, mit G38728 Monitoradapter (VESA) für Gerätes- tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Doppelschiene, 2x420 mm, für Gerä- G13430 Ausleger für Kabel und Schläuche G13040 teträger, 1 B Halterung an Schiene für Kabel und G15225 Doppelschiene, 2x620 mm, für Gerä- G13364 Schläuche (10 Stück) teträger, 1,5 B Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 52
Monitoradapter (Slide) für Gerätes- tange Doppelarm, 300 mm/200 mm, mit G38713 Monitoradapter Monitoradapter (Slide) für Gerätes- tange Monitoradapter (VESA) für Gerätes- G38722 tange Doppelarm, 300 mm/300 mm, mit G38714 Monitoradapter (Slide) für Gerätes- tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Einfacharm, 400 mm, mit Monitorad- G38725 tange apter (VESA) für Gerätestange Doppelarm, 400 mm/300 mm, mit G38730 Einfacharm, 200 mm, mit Monitorad- G38723 Monitoradapter (VESA) für Gerätes- apter (VESA) für Gerätestange tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Monitoradapter (VESA) für Front- apter für Frontschiene schiene Einfacharm, 200 mm, Monitoradapter G38745 Doppelarm, 300 mm/200 mm, mit G38763 (Slide) für Frontschiene Monitoradapter (VESA) für Front- Einfacharm, 300 mm, Monitoradapter G38746 schiene (Slide) für Frontschiene Ergänzung Agila - Movita - GeminaDUO - Ponta...
(Slide) für Gerätestange Einfacharm, 200 mm, mit Monitorad- G38723 apter (VESA) für Gerätestange Einfacharm, 300 mm, mit Monitorad- G38724 apter (VESA) für Gerätestange Einfacharm, 400 mm, mit Monitorad- G38725 apter (VESA) für Gerätestange Ergänzung Agila - Movita - GeminaDUO - Ponta...
Seite 56
Doppelarm, 400 mm/300 mm, mit G38730 Monitoradapter (VESA) für Gerätes- tange Doppelarm, 400 mm/200 mm, mit G38729 Monitoradapter (VESA) für Gerätes- tange Doppelarm, 300 mm/300 mm, mit G38728 Monitoradapter (VESA) für Gerätes- tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
(Slide) für Gerätestange tange Hubarm mit Ausleger, Tastaturablage G38721 Doppelarm, 300 mm/200 mm, mit G38713 und Monitoradapter (Slide) für Gerä- Monitoradapter (Slide) für Gerätes- testange tange Hubarm mit Monitoradapter (VESA) G38732 für Gerätestange Ergänzung Agila - Movita - GeminaDUO - Ponta...
(VESA) für Gerätestange Hubarm mit Tastaturablage und Moni- G38734 toradapter (VESA) für Gerätestange Hubarm mit Ausleger, Tastaturablage G38735 und Monitoradapter (VESA) für Gerä- testange Monitoradapter Monitoradapter (VESA) für Gerätes- G38722 tange Ergänzung Agila - Movita - GeminaDUO - Ponta...
