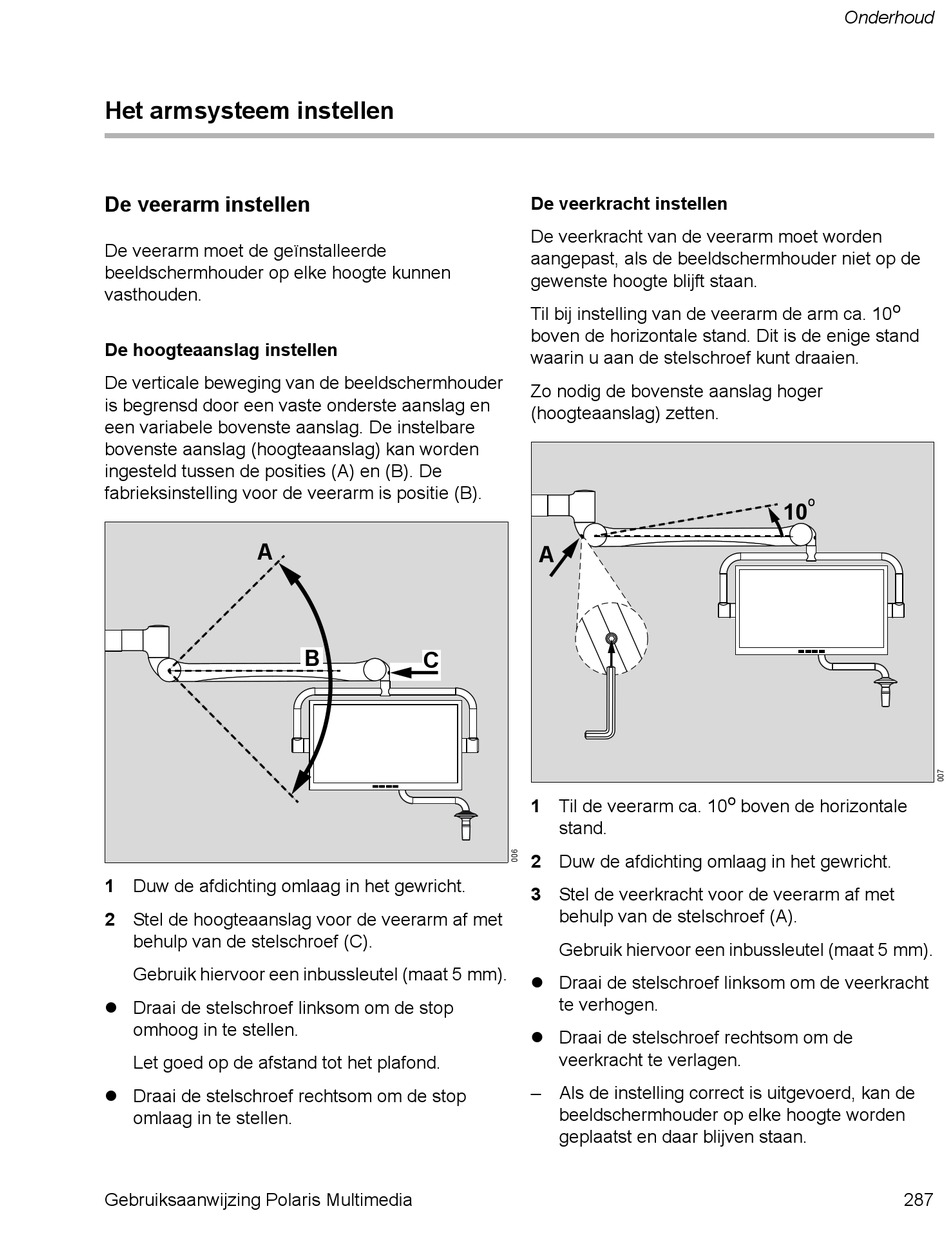

Het armsysteem instellen

De veerarm instellen
De veerarm moet de geïnstalleerde
beeldschermhouder op elke hoogte kunnen
vasthouden.
De hoogteaanslag instellen
De verticale beweging van de beeldschermhouder
is begrensd door een vaste onderste aanslag en
een variabele bovenste aanslag. De instelbare
bovenste aanslag (hoogteaanslag) kan worden
ingesteld tussen de posities (A) en (B). De
fabrieksinstelling voor de veerarm is positie (B).
A
1 Duw de afdichting omlaag in het gewricht.
2 Stel de hoogteaanslag voor de veerarm af met
behulp van de stelschroef (C).
Gebruik hiervoor een inbussleutel (maat 5 mm).
 Draai de stelschroef linksom om de stop
omhoog in te stellen.
Let goed op de afstand tot het plafond.
 Draai de stelschroef rechtsom om de stop
omlaag in te stellen.
Gebruiksaanwijzing Polaris Multimedia
B
C
De veerkracht instellen
De veerkracht van de veerarm moet worden
aangepast, als de beeldschermhouder niet op de
gewenste hoogte blijft staan.
Til bij instelling van de veerarm de arm ca. 10
boven de horizontale stand. Dit is de enige stand
waarin u aan de stelschroef kunt draaien.
Zo nodig de bovenste aanslag hoger
(hoogteaanslag) zetten.
A
1 Til de veerarm ca. 10
stand.
2 Duw de afdichting omlaag in het gewricht.
3 Stel de veerkracht voor de veerarm af met
behulp van de stelschroef (A).
Gebruik hiervoor een inbussleutel (maat 5 mm).
 Draai de stelschroef linksom om de veerkracht
te verhogen.
 Draai de stelschroef rechtsom om de
veerkracht te verlagen.
– Als de instelling correct is uitgevoerd, kan de
beeldschermhouder op elke hoogte worden
geplaatst en daar blijven staan.
Onderhoud
o
O
10
o
boven de horizontale
