62
61/
IRMA MATRIX Installationsanleitung Ethernet
freigegeben
1 Sicherung 5A flink
2 MATRIX-Sensor DIST500-F (Einbauvariante) mit sCON-F-12-PoE
3 M12-Systemkabel Ethernet;
K-M12CAT5-XX-xm
4 Spannungsversorgung Switch; K-Switch-Power (=K2);
oder SAC-4P-5,0-28R/FS SCO RAIL (=K3)
5 PoE-fähiger Ethernet Switch mit M12-Anschlüssen

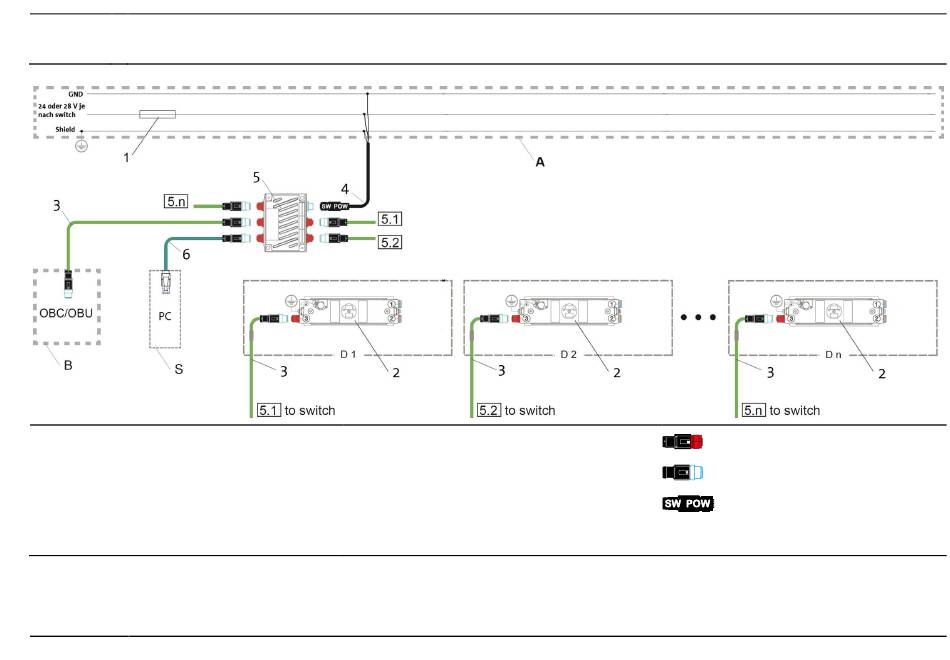

Abb. 43:
Sensor-Installation mit sCON-F-12-PoE (M12-Steckverbinder)
Rev. 2.1
2019-07
6 Adapterkabel zum PC-Anschluss für Servicedienste
KQ-M12CAT5-RJ45-01-xm
A Verteilung der fahzeugseitigen Spannungsversorgung zu jeder Tür
zum Anschluss von Sensoren und Switch. Die Verteilung der
fahrzeugseitigen Spannungsversorgung an jede Tür gehört nicht
zum Standardlieferumfang der iris-GmbH!
B Anschluss an Bordrechner/Bordeinheit
(On-Board Computer/Unit)
S PC-Anschluss für Service-Dienste
D1 bis Dn Türen mit 1 Sensor
M12-Buchse (w), Typ ETH
M12-Stecker (m), Typ ETH
M12-Buchse (w), 4-polig, A-codiert (K-Switch-Power)
