IRMA MATRIX Installationsanleitung Ethernet
freigegeben
c
1 sCON-F-12(-PoE)
2 Markierungen für die Lage der Führungsstifte
an der Unterseite
3 Etikett mit Richtungsvorgaben
Exterior/Interior (sCON-F-12)
4 Senkkopfschrauben (Inbusschlüssel Größe 3)

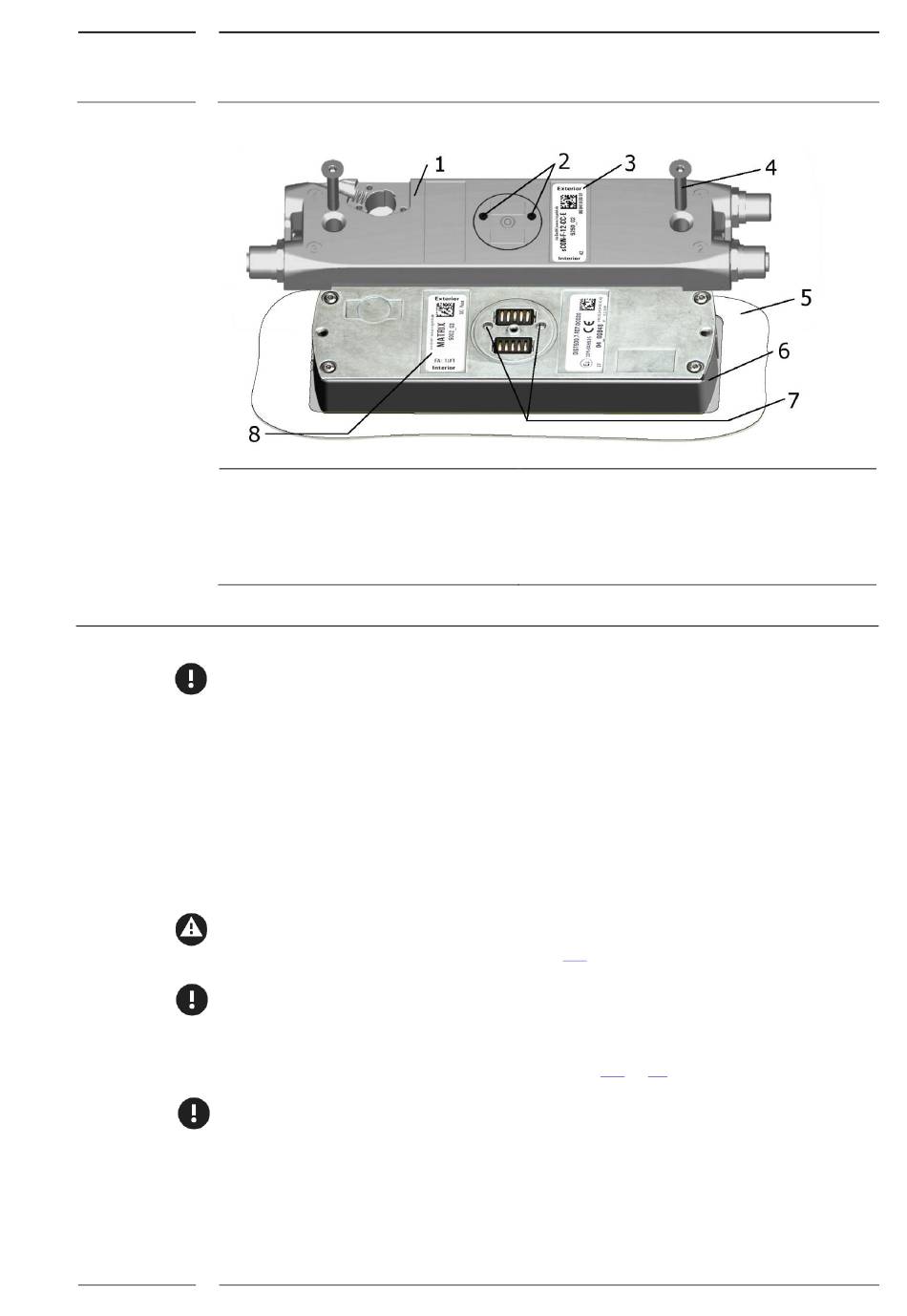

Abb. 14:
sCON-F-12(-PoE) Aufsetzen und Ausrichten
4. Der sCON-F-12(-PoE) wird auf den Sensor aufgelegt.
Dabei müssen Sie auf die richtige Richtung zum Sensor achten. Die Markierungen auf
Oberseite des sCON-F-12(-PoE) in Position (2) der Abb. 14 müssen mit der Orientierung der
Führungslöcher auf der Sensorrückseite (7) übereinstimmen. Auch das linke Etikett auf
dem IRMA MATRIX-Sensor (8) muss in die gleichen Richtungen „Exterior" und „Interior"
ausweisen, wie das Etikett auf der sCON-Oberseite in Position (3).
5. Anschließend setzen Sie die Senkkopfschraube ein und drehen diese zunächst manuell
fest.
6. Mit einem Inbusschlüssel (Größe 3) ziehen Sie beide Schrauben schrittweise
wechselseitig fest.
Das maximale Drehmoment beim Anziehen der Zylinderkopfschrauben muss zwischen 0,4
und 1,2 Nm liegen, s. hierzu Ausführung in Tab. 1.2.
Bei Einbau in lackierte Metallvouten müssen Sie sicherstellen, dass das Sensorgehäuse
elektrisch leitend mit der Voute verbunden wird.
Für den Einbau in Vouten aus Kunststoff ist ein zusätzliches Erdungskabel zwischen
Sensorgehäuse und Chassis zu verlegen (s. dazu Kap. 5.3, S. 31)
Die Blattfedern im Befestigungsset werden im montierten Zustand funktionsbedingt
überdehnt und biegen sich nicht mehr in ihren Urzustand zurück. Deshalb müssen Sie bei
Mehrfachverwendung des Befestigungssets sicherstellen, dass es nur noch in Vouten mit
gleicher oder größerer Dicke eingesetzt wird. Das Befestigungsset kann aus dem Zubehör
nachbestellt werden und ist dann wieder in Wanddicken von 1 bis 8 mm einsetzbar.
Rev. 2.1
2019-07
4 Senkkopfschrauben (Inbusschlüssel Größe 3)
5 Voute
6 IRMA MATRIX-Sensor DIST500-F (Einbauvariante)
7 Führungslöcher am sCON-Anschluss (Sensorrückseite)
8 Etikett mit Richtungsvorgaben Exterior/Interior (Sensor)
