IRMA MATRIX Installationsanleitung Ethernet
freigegeben
1,10
1,00
0,90
0,80
0,70
0,60
0,50

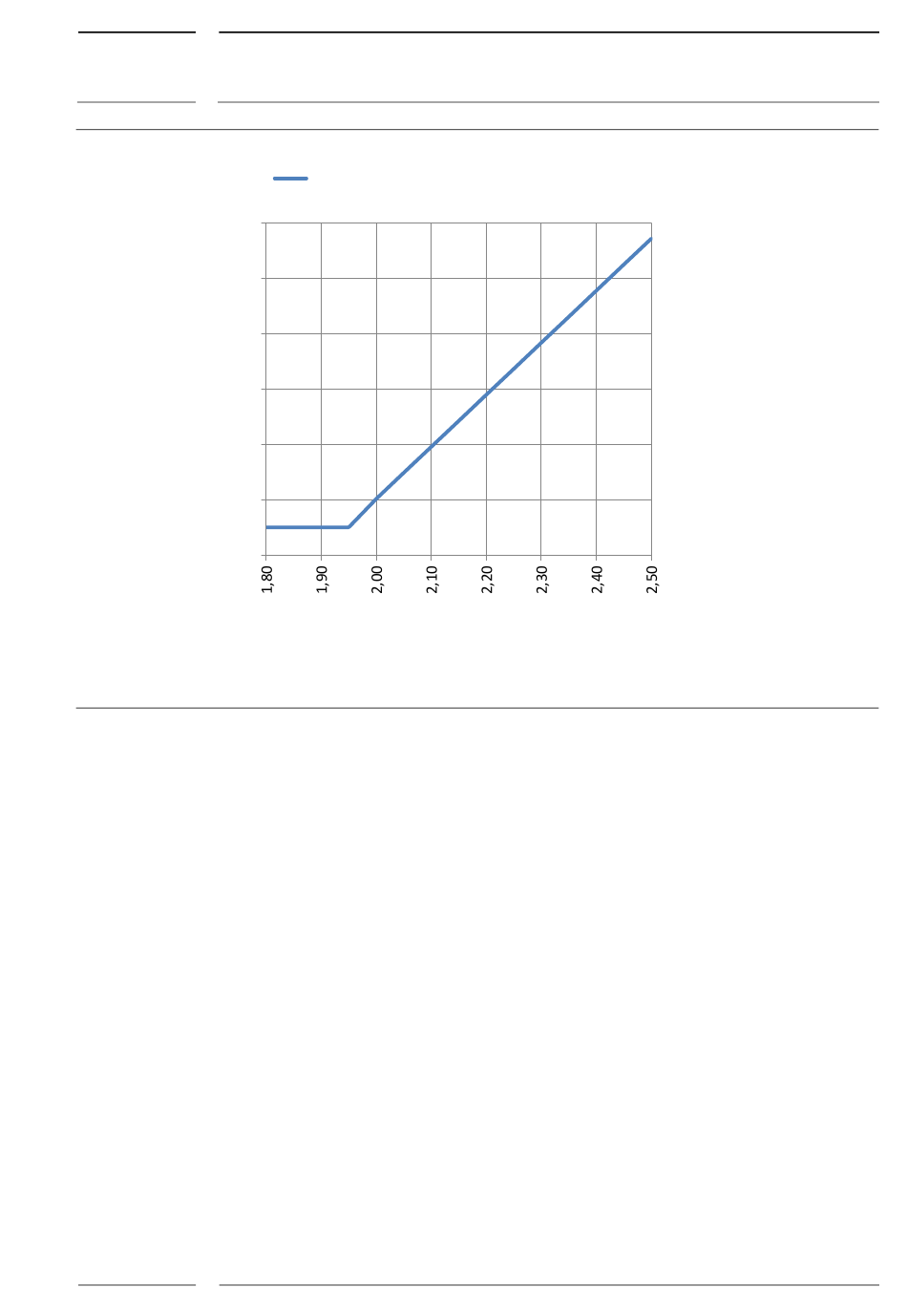

Abb. 17:
Abstand (X) zweier IRMA MATRIX-Sensoren in Abhängigkeit von der Türhöhe
Montieren Sie die IRMA MATRIX-Sensoren mit dem aus Abb. 17 abgelesenen Abstand (X).
Dabei müssen die beiden IRMA MATRIX-Sensoren jeweils den gleichen Abstand zur
Außenwand aufweisen; Y1 =Y2 (siehe Abb. 18)
Rev. 2.1
2019-07
Abstand (X) der IRMA MATRIX-
Sensoren [m]
Türhöhe [m]
