IRMA MATRIX Installationsanleitung Ethernet
freigegeben
Die Datenblätter der einzelnen sCON-Ausführungen beschreiben die technischen Daten
und Anschlussbelegungen. Die Anwendungshinweise im Datenblatt sind zu befolgen.
4.2
Anzahl IRMA MATRIX-Sensoren je Tür

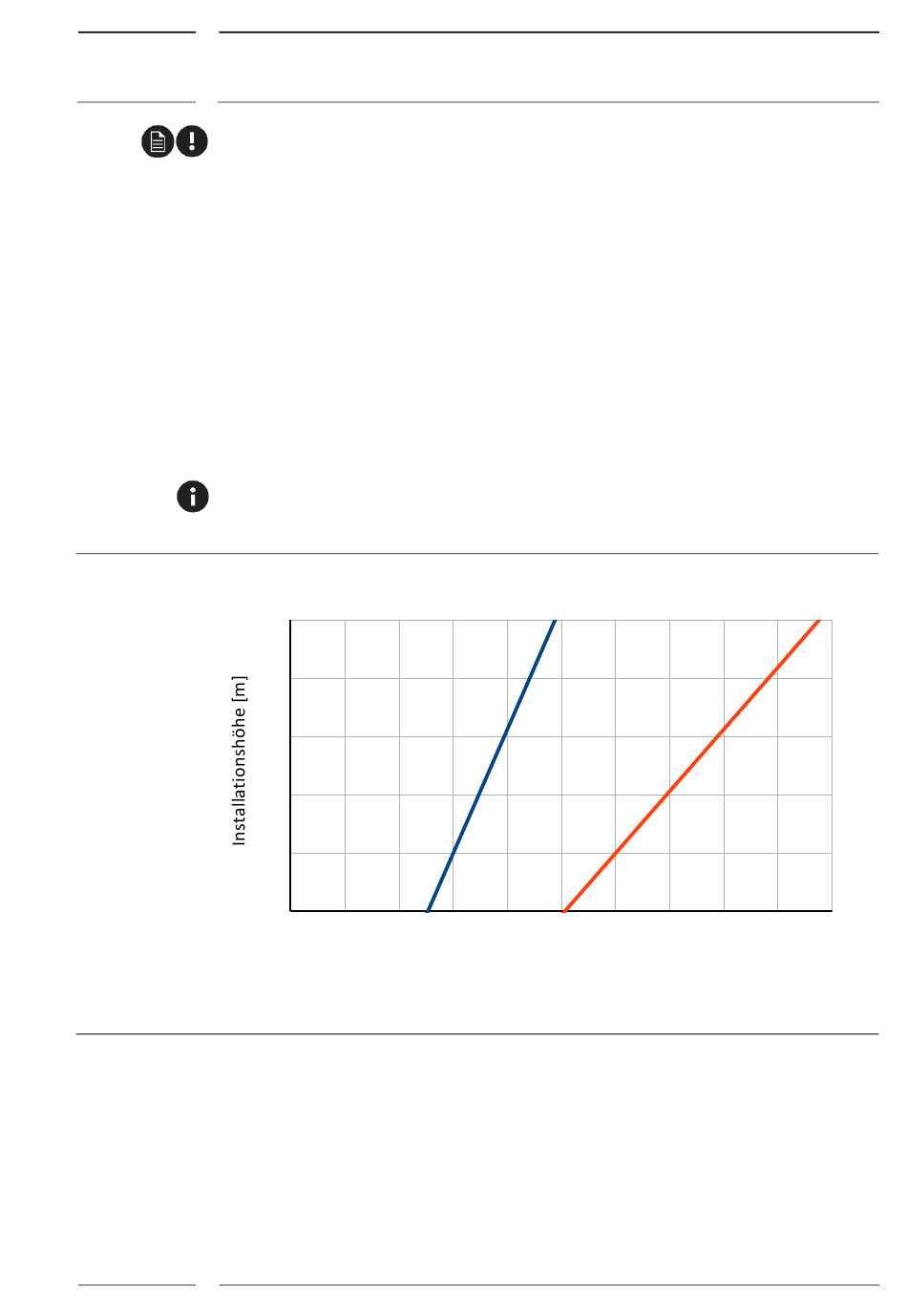

Das Diagramm in Abb. 15 dient zur Bestimmung der Sensoranzahl in Abhängigkeit von der
Höhe bzw. Breite der Tür.
1 IRMA MATRIX-Sensor ist zu verwenden, wenn der Schnittpunkt von Türhöhe und
Türbreite links neben der blauen Linie liegt.
2 IRMA MATRIX-Sensoren sind zu verwenden, wenn der Schnittpunkt von Türhöhe und
Türbreite zwischen der blauen und der roten Linie liegt.
Die angegebenen Werte sind Empfehlungen - bei Abweichungen kontaktieren Sie bitte die
iris-GmbH.
Abb. 15:
Auswahl der Sensoranzahl
4.2.1
Ein IRMA MATRIX-Sensor je Tür
Der IRMA MATRIX-Sensor wird mittig über die Fahrzeugtür eingebaut.
Rev. 2.1
2019-07
Erfassungsbereich Höhe vs. Breite
2,4
2,3
2,2
1 Sensor
2,1
2
1,9
0,6
0,8
1
2 Sensoren
1,2
1,4
1,6
1,8
Türbreite [m]
2
2,2
2,4
2,6
