IRMA MATRIX Installationsanleitung Ethernet
freigegeben
10.1.3

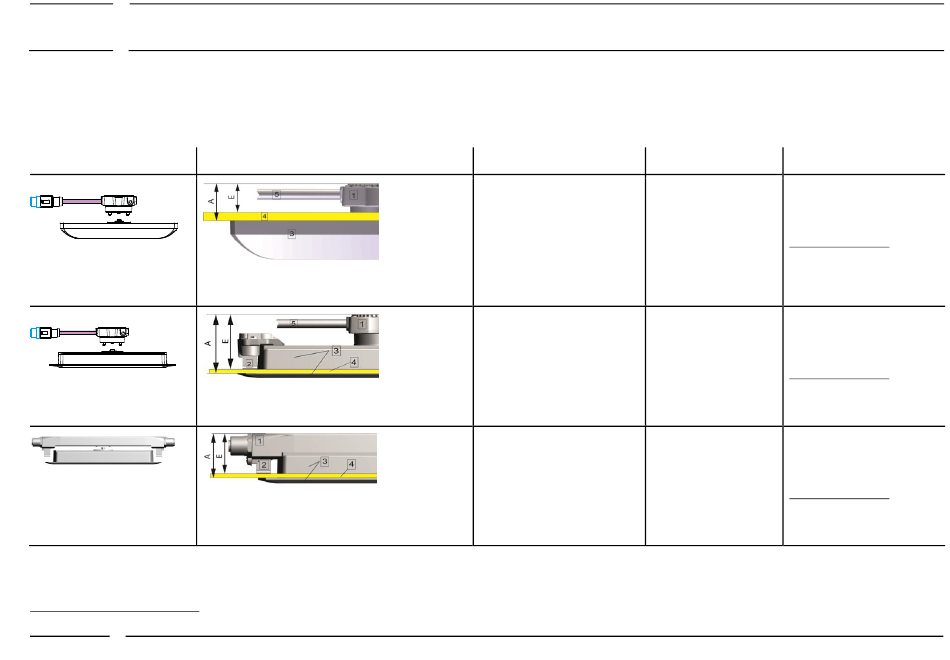

Einbaubedingungen für MATRIX-Sensoren mit verschiedenen Sensor-Connector-Varianten
IRMA MATRIX-Sensor-Variante
Notwendige Einbautiefe
+ sCON-Variante
E = (A–8mm) bis (A-1mm)
+
DIST500-A ; Aufbau Variante
E = 21mm – Dicke der Voute
sCON-S (Standard)
Typische Einbautiefe = 19 mm (13bis 20 mm)
+
DIST500-F; Einbau Variante
E = 39 mm – Dicke der Voute
sCON-S (Standard)
Typische Einbautiefe = 37 mm (31 bis 38 mm)
+
DIST500-F; Einbau Variante
E= 31 mm – Dicke der Voute
sCON-F-12
Typische Einbautiefe = 29 mm (23 bis 30 mm)
15
Notwendige Einbautiefe hinter der Voute (Türverkleidung) ist abhängig von der Wandstärke, in die der Sensor eingebaut wird.
Rev. 2.1
2019-07 07
15
= E
sCON-Typ-Bezeichnung
1 sCON-S
sCON-S-ETH-22-Kn-1-2m
3 Sensor
sCON-S-CAN-ETH-23-Kn-1-1m
4 Voute
5 Anschlusskabel
A=21 mm
1 sCON-S
sCON-S-ETH-22-Kn-1-2m
2 Blattfeder
sCON-S-CAN-ETH-23-Kn-1-1m
3 Sensor
4 Voute
5 Anschlusskabel
A=39 mm
1 sCON-F-12
sCON-F-12-CC-E
2 Blattfeder
3 Sensor
4 Voute
A=31 mm
Welches Montage-Set
Montagewerkzeuge
muss bestellt werden?
/Hilfsmittel u. Material
Set_DIST500A-blank-01
-
Drehmomentenschlüssel
mit Inbusaufsatz Größe 4
Artikel-Nr.: 0006_87
-
Drehmomentenschlüssel
für M12-Steckverbinder
Für Bahninstallationen : (gemäß
EN 50153 und/oder EN 50121-3-2)
1 Schraube M4x5 und 1 Federring,
gelbgrünes Erdungskabel mit
Leiterdurchmesser ≥ 1mm²
Set_D500F-01
-
Drehmomentenschlüssel
mit Inbusaufsatz Größe 4
Artikel-Nr.: 0006_91
-
Drehmomentenschlüssel
für M12-Steckverbinder
Für Bahninstallationen : (gemäß
EN 50153 und/oder EN 50121-3-2)
1 Schraube M4x5 und 1 Federring,
gelbgrünes Erdungskabel mit
Leiterdurchmesser ≥ 1mm²
Montageset ist
-
Drehmomentenschlüssel
inclusive
mit Inbusaufsatz 3
-
Drehmomentenschlüssel
für M12-Steckverbinder
Für Bahninstallationen : (gemäß
EN 50153 und/oder EN 50121-3-2)
1 Schraube M4x5 und 1 Federring,
gelbgrünes Erdungskabel mit
Leiterdurchmesser ≥ 1mm²
