IRMA MATRIX Installationsanleitung Ethernet
freigegeben

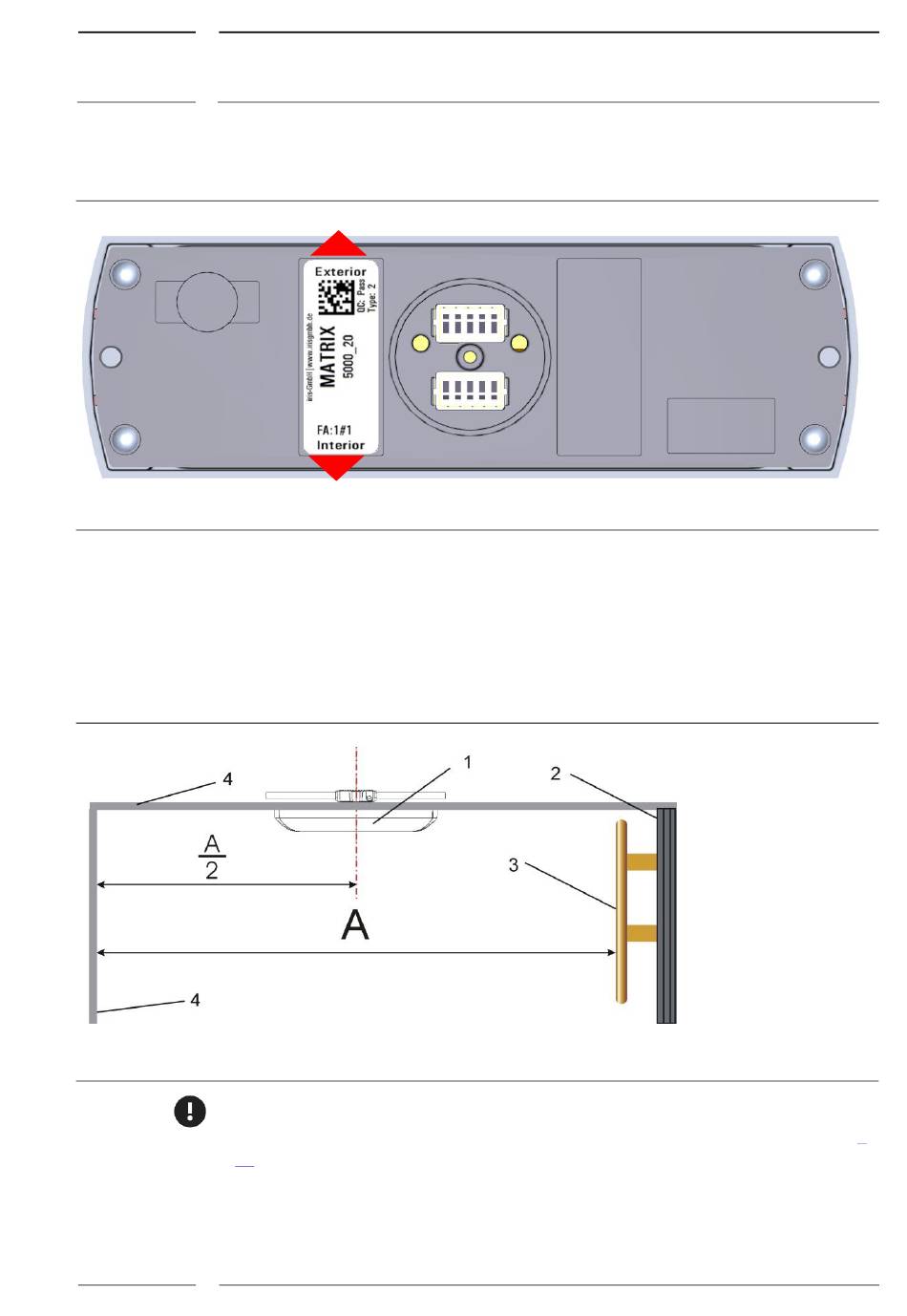

Abb. 5:
Etikett auf der Rückseite - Montagerichtung beachten!
3.1.2
Einbauposition mittig über der Tür
Generell wird ein IRMA MATRIX-Sensor je Tür verwendet, der mittig im oberen Türbereich
in die Türverkleidung quer zum Strom der ein- und aussteigenden Fahrgäste eingebaut
wird.
Abb. 6:
Ermittlung der Mitte der freien Durchgangsbreite
Zunächst ermitteln Sie die freie Durchgangsbreite einer Tür. Objekte, die in den Durchgang
hineinragen, müssen bei der Messung berücksichtigt werden (s. dazu Position (3) in Abb. 6,
S. 16).
Bei typischen Bustüren mit z.B. 2,05 m Höhe und 1,30 m Breite und optimaler Position des
Sensors in der Mitte der oberen Türverkleidung wird der gesamte (freie)
Durchgangsbereich von einem Sensor abgedeckt.
Rev. 2.1
2019-07
• „Exterior" muss im eingebauten Zustand nach außen zeigen
• „Interior" muss im eingebauten Zustand nach innen zeigen
A freie Durchgangsbreite
1 IRMA MATRIX-Sensor
2 offener Türflügel
3 Geländer oder Handlauf
