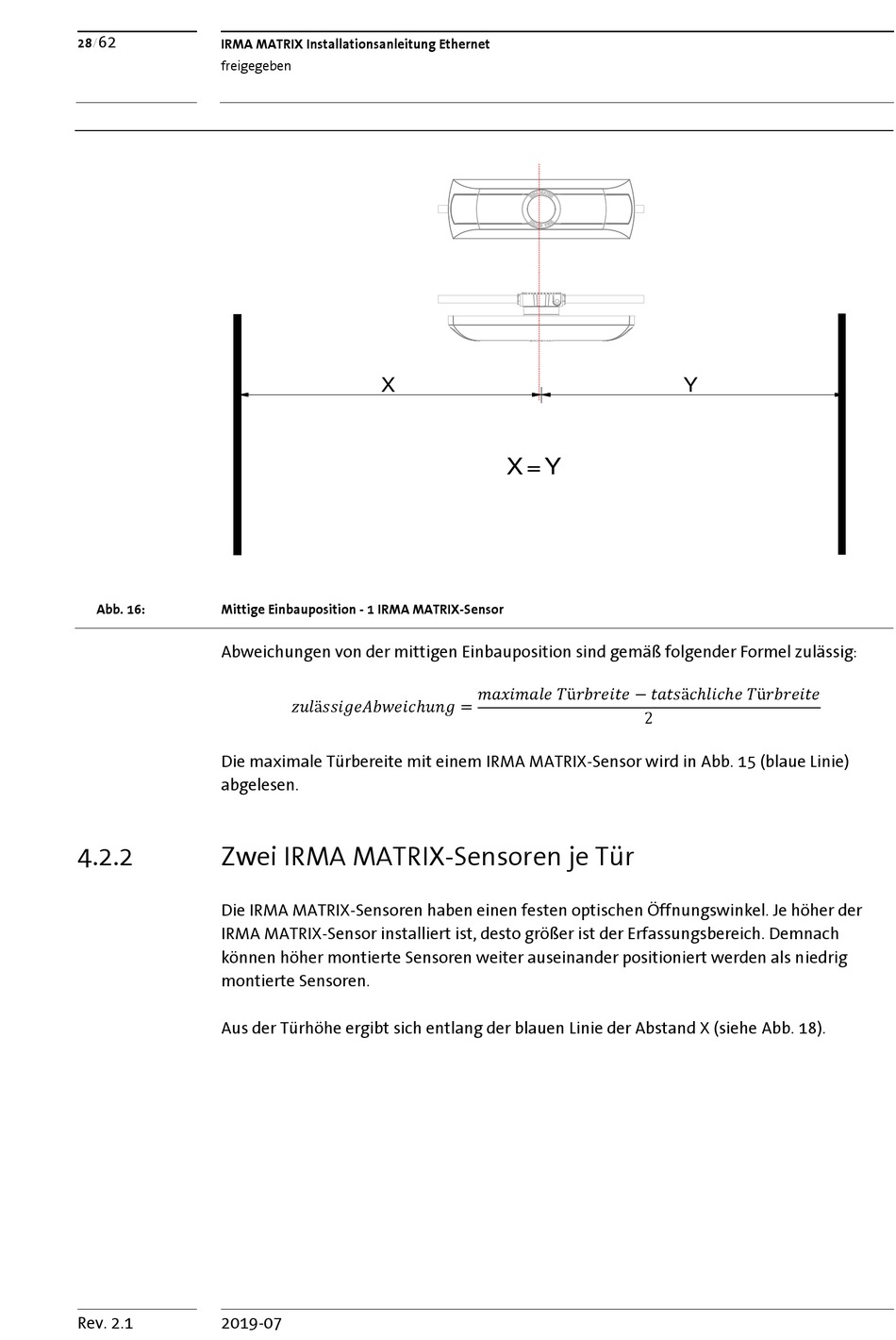

IRMA MATRIX Installationsanleitung Ethernet
freigegeben
Abb. 16:
Mittige Einbauposition - 1 IRMA MATRIX-Sensor
Abweichungen von der mittigen Einbauposition sind gemäß folgender Formel zulässig:
Die maximale Türbereite mit einem IRMA MATRIX-Sensor wird in Abb. 15 (blaue Linie)
abgelesen.
4.2.2
Zwei IRMA MATRIX-Sensoren je Tür
Die IRMA MATRIX-Sensoren haben einen festen optischen Öffnungswinkel. Je höher der
IRMA MATRIX-Sensor installiert ist, desto größer ist der Erfassungsbereich. Demnach
können höher montierte Sensoren weiter auseinander positioniert werden als niedrig
montierte Sensoren.
Aus der Türhöhe ergibt sich entlang der blauen Linie der Abstand X (siehe Abb. 18).
Rev. 2.1
2019-07
X
������ä����������������������ℎ������ =
X = Y
���������������� ��ü�������������� − ��������ä��ℎ������ℎ�� ��ü��������������
2
Y
