IRMA MATRIX Installationsanleitung Ethernet
freigegeben
Klebemarker

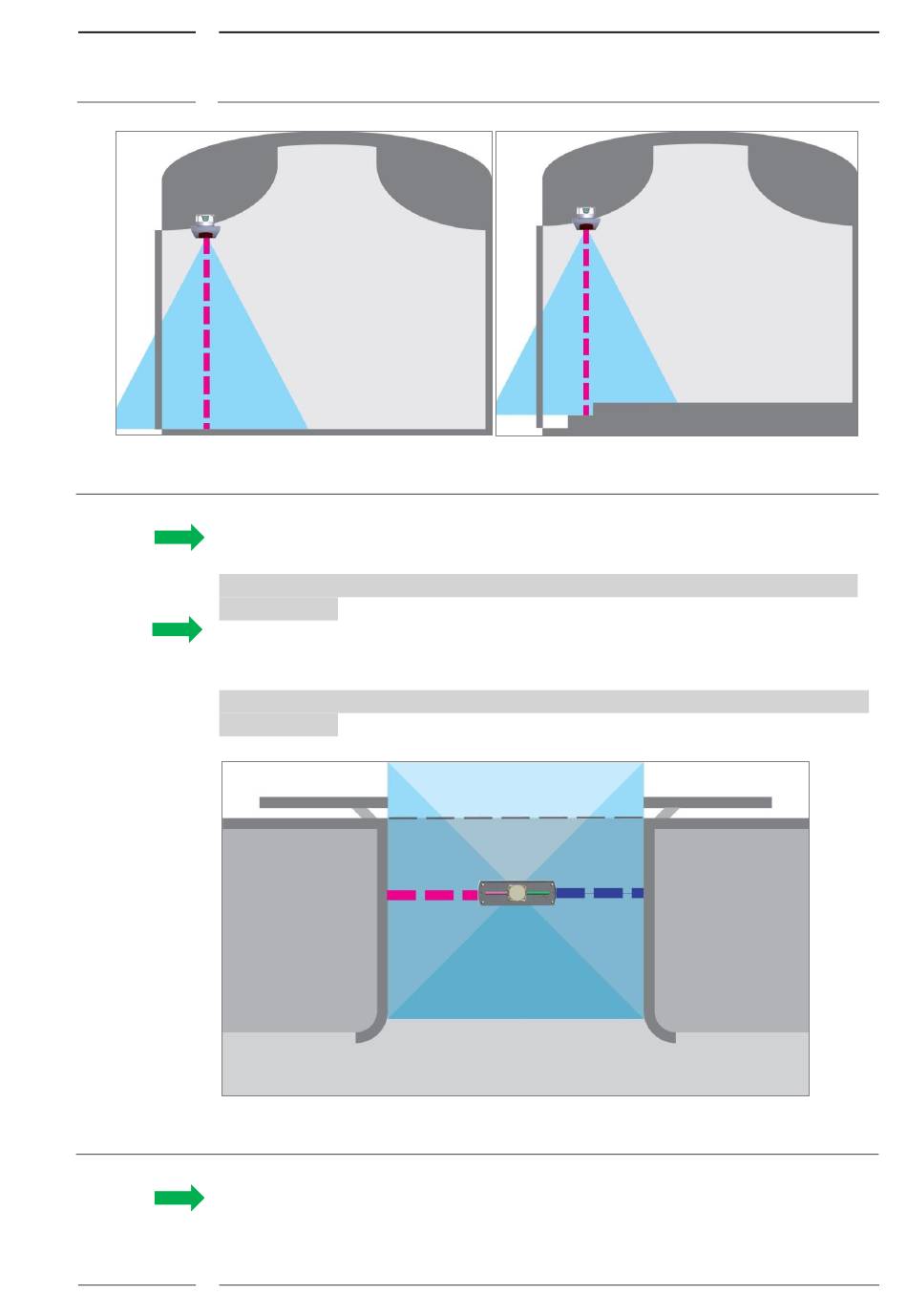

Abb. 29: Bereich Installationsparameter – Montagehöhe, ohne und mit Stufen
„Linker Wandabstand" – ist der linke Überwachungsbereich des Sensors zur linken
c
seitlichen Begrenzung im Fahrzeuginnenraum.
Stellen sie 0mm ein, wenn es im linken Überwachungsbereich des Sensors keine seitliche
Begrenzung gibt.
c
„Rechter Wandabstand"– ist der rechte Überwachungsbereich des Sensors zur rechten
seitlichen Begrenzung im Fahrzeuginnenraum.
Stellen sie 0mm ein, wenn es im rechten Überwachungsbereich des Sensors keine seitliche
Begrenzung gibt.
Abb. 30: Bereich Installationsparameter - Wandabstand (links, rechts)
„Distanz Tür zu Sensor" – ist der horizontale Abstand vom Sensor zu (geschlossener!) Tür
c
und stellt die Grenze zwischen Innen-und Außenbereich dar, um zwischen Ein-und
Ausstieg zu unterscheiden. Bei einer Einbaudistanz von > 20cm muss iris-GmbH konsultiert
Rev. 2.1 2019-07
Fahrzeugtür
