Anschluss Erdungskabel am sCON-S (Standard)
Das sCON-S-Gehäuse hat zwei diagonal angeordnete M4-Gewindelöcher, die zur
Befestigung des Erdungskabels dienen. Das Kabel befestigen Sie mit gecrimpter Ringöse,
Schraube (M4x5) und Zahnscheibe an der in Abb. 19 markierten Stelle des sCON-Gehäuses.
Die andere Seite des Kabels verbinden Sie an geeigneter Stelle elektrisch leitend mit
Chassis-Potential.
Die dazu notwendigen Anschlussteile sind nicht im Standard-Lieferumfang enthalten und
müssen vor Beginn der Installation bereitgestellt werden.

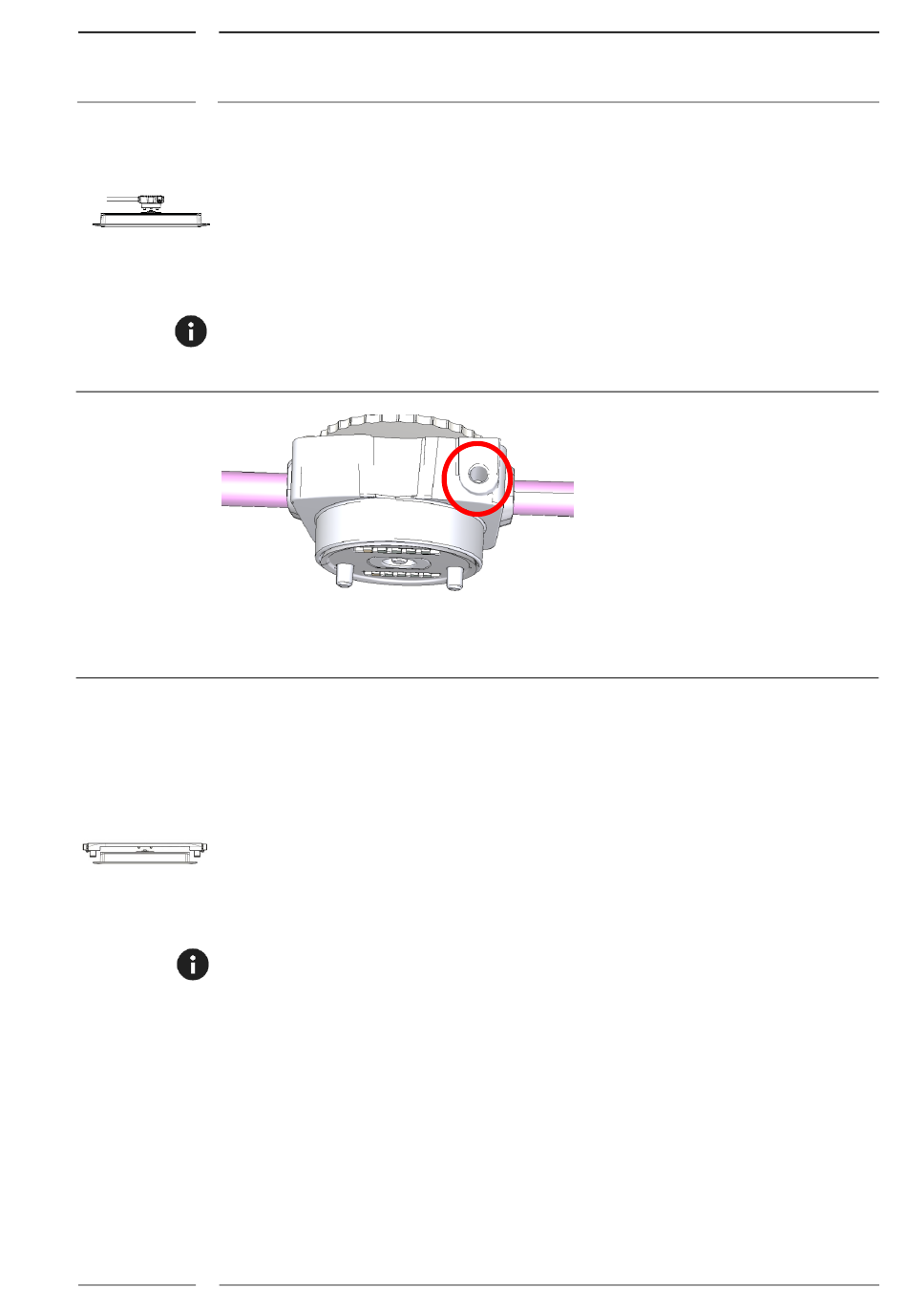

Abb. 19:
Standard sCON-S: Gewindeloch zur Befestigung des Erdungskabels
5.3.2
Anschluss Erdungskabel am sCON-F-12 und sCON-F-12-
PoE
In Abb. 20 sind die Positionen am SCON-F-Gehäuse gekennzeichnet, an denen das
Erdungskabel befestigt wird. Es wird mit gecrimpter Ringöse, Schraube (M4x5) und
Zahnscheibe an einem Gewindeloch des Gehäuses befestigt. Die andere Seite des Kabels
verbinden Sie an geeigneter Stelle elektrisch leitend mit Chassis-Potential.
Die dazu notwendigen Anschlussteile sind nicht im Standard-Lieferumfang enthalten und
müssen vor Beginn der Installation bereitgestellt werden.
