IRMA MATRIX Installationsanleitung Ethernet
freigegeben

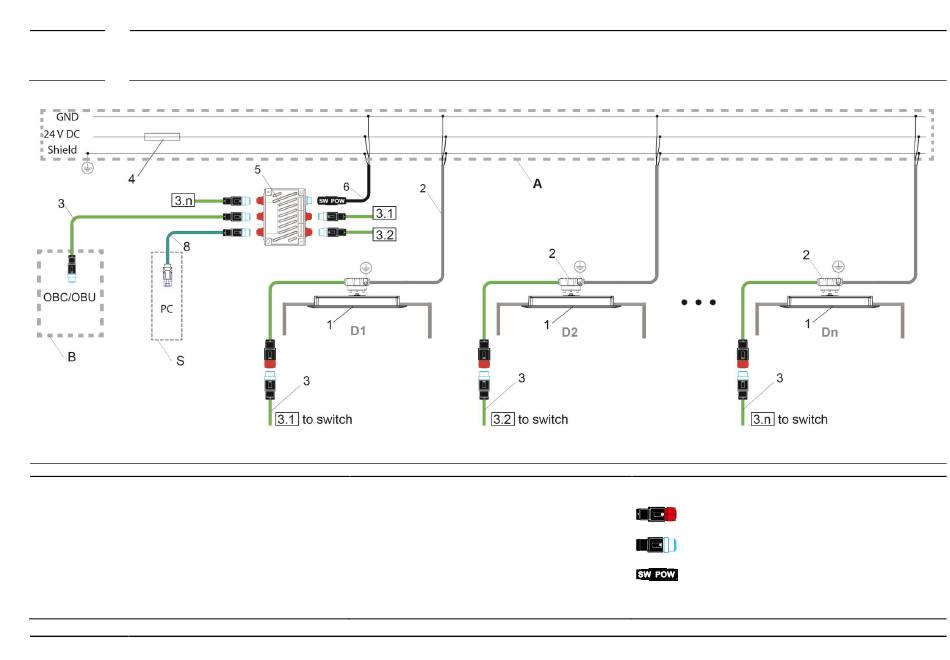

Abb. 41: Sensor-Installation mit sCON-S für Ethernet
1 IRMA MATRIX-Sensor
2 sCON-Connector für Ethernet-Anschluss
sCON-S-ETH-22-Kn-1-2m
3 M12-System-Ethernet-Kabel
K-M12CAT5-XX-xm
4 Sicherung 5A, flink
5 M12-Switch: Switch-M12-5Port-eCon
6 Powerkabel für Switch; K-Switch-Power (=K2);
oder SAC-4P-5,0-28R/FS SCO RAIL (=K3)
Rev. 2.1
2019-07
7 Adapterkabel zum PC-Anschluss für Servicedienste
KQ-M12CAT5-RJ45-01-xm
8 Adapterkabel für PC-Anschluss für Servicedienste
KQ-M12CAT5-RJ45-01-xm
A Verteilung der fahzeugseitigen Spannungsversorgung
zu jeder Tür zum Anschluss von Sensoren und Switch.
Die Verteilung der fahrzeugseitigen Spannungsversorgung
an jede Tür gehört nicht zum Standardlieferumfang
der iris-GmbH!
B Anschluss an Bordrechner/Bordeinheit
(On-Board Computer/Unit)
D1- Dn
Türen mit 1 Sensor
M12-Buchse (w), Typ ETH
M12-Stecker (m), Typ ETH
M12-Buchse (w), 4-polig, A-codiert (K-Switch-Power)
