„Rotationswinkel X"- ist der Neigungswinkel des Sensors um die X-Achse bei
Fahrzeugstand auf planer Ebene. Nach innen gerichtete Sensoren haben einen positiven
Winkel. Dieser Winkel darf nicht > 5° sein, sonst ist die Zählgenauigkeit reduziert.
Messen Sie den Rotationswinkel des Sensors (z.B. mit einer entsprechenden Smartphone-
App) und tragen Sie den gemessenen Wert ein.

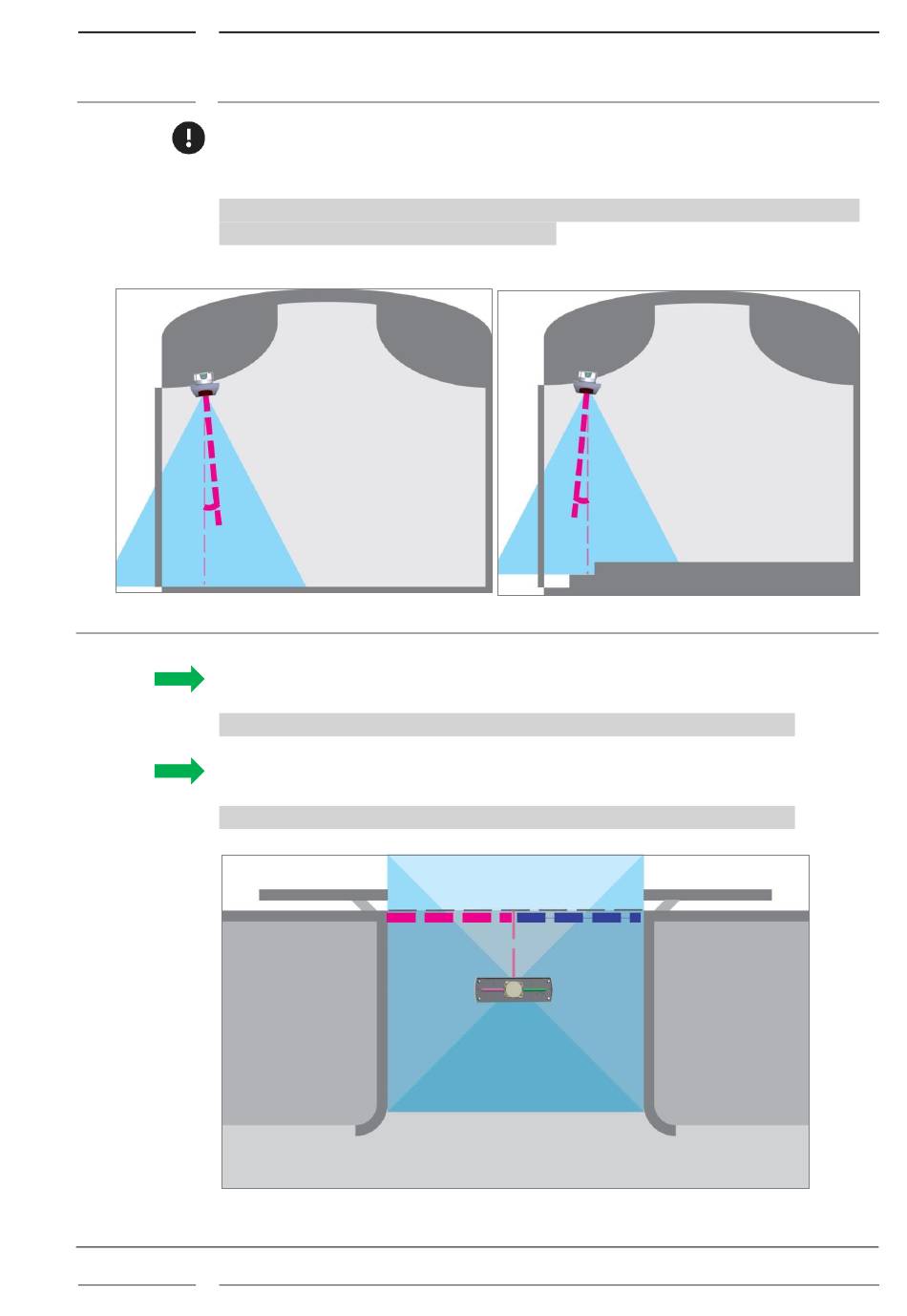

Abb. 33:
Bereich Installationsparameter - Rotationswinkel X
„Lichte Breite links" – (Durchgangsbreite) ist der horizontale Abstand zwischen Sensor und
der linken geöffneten Tür parallel zur Fahrzeugkante.
Stellen Sie 0 mm ein, wenn sich keine geöffnete Tür im Sensorsichtfeld befindet.
„Lichte Breite rechts" – (Durchgangsbreite) ist der horizontale Abstand zwischen Sensor
und der rechten geöffneten Tür parallel zur Fahrzeugkante.
Stellen Sie 0 mm ein, wenn sich keine geöffnete Tür im Sensorsichtfeld befindet.
Abb. 34:
Bereich Installationsparameter - Lichte Breite (links, rechts)
