Abb. 42: Sensor-Installation Mit Scon-F-12 Für Ethernet (M12-Steckverbinder) - IRIS IRMA MATRIX Installationsanleitung

62
60/ IRMA MATRIX Installationsanleitung Ethernet
freigegeben

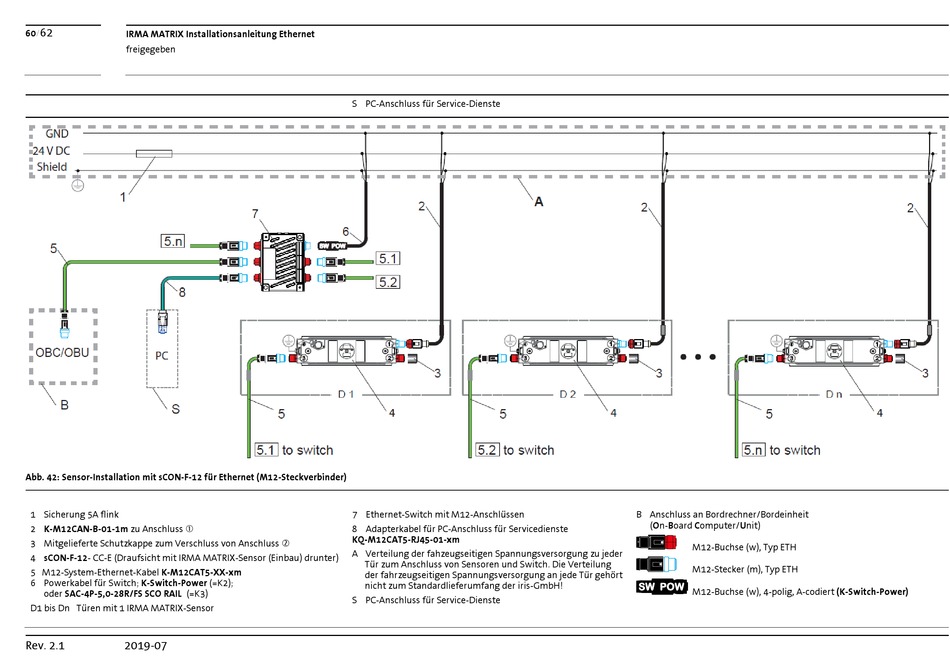

Abb. 42: Sensor-Installation mit sCON-F-12 für Ethernet (M12-Steckverbinder)
1 Sicherung 5A flink
2 K-M12CAN-B-01-1m zu Anschluss 
3 Mitgelieferte Schutzkappe zum Verschluss von Anschluss 
4 sCON-F-12- CC-E (Draufsicht mit IRMA MATRIX-Sensor (Einbau) drunter)
5 M12-System-Ethernet-Kabel K-M12CAT5-XX-xm
6 Powerkabel für Switch; K-Switch-Power (=K2);
oder SAC-4P-5,0-28R/FS SCO RAIL (=K3)
D1 bis Dn Türen mit 1 IRMA MATRIX-Sensor
Rev. 2.1 2019-07
S PC-Anschluss für Service-Dienste
7 Ethernet-Switch mit M12-Anschlüssen
8 Adapterkabel für PC-Anschluss für Servicedienste
KQ-M12CAT5-RJ45-01-xm
A Verteilung der fahzeugseitigen Spannungsversorgung zu jeder
Tür zum Anschluss von Sensoren und Switch. Die Verteilung
der fahrzeugseitigen Spannungsversorgung an jede Tür gehört
nicht zum Standardlieferumfang der iris-GmbH!
S PC-Anschluss für Service-Dienste
B Anschluss an Bordrechner/Bordeinheit
(On-Board Computer/Unit)
M12-Buchse (w), Typ ETH
M12-Stecker (m), Typ ETH
M12-Buchse (w), 4-polig, A-codiert (K-Switch-Power)
