IRMA MATRIX Installationsanleitung Ethernet
freigegeben

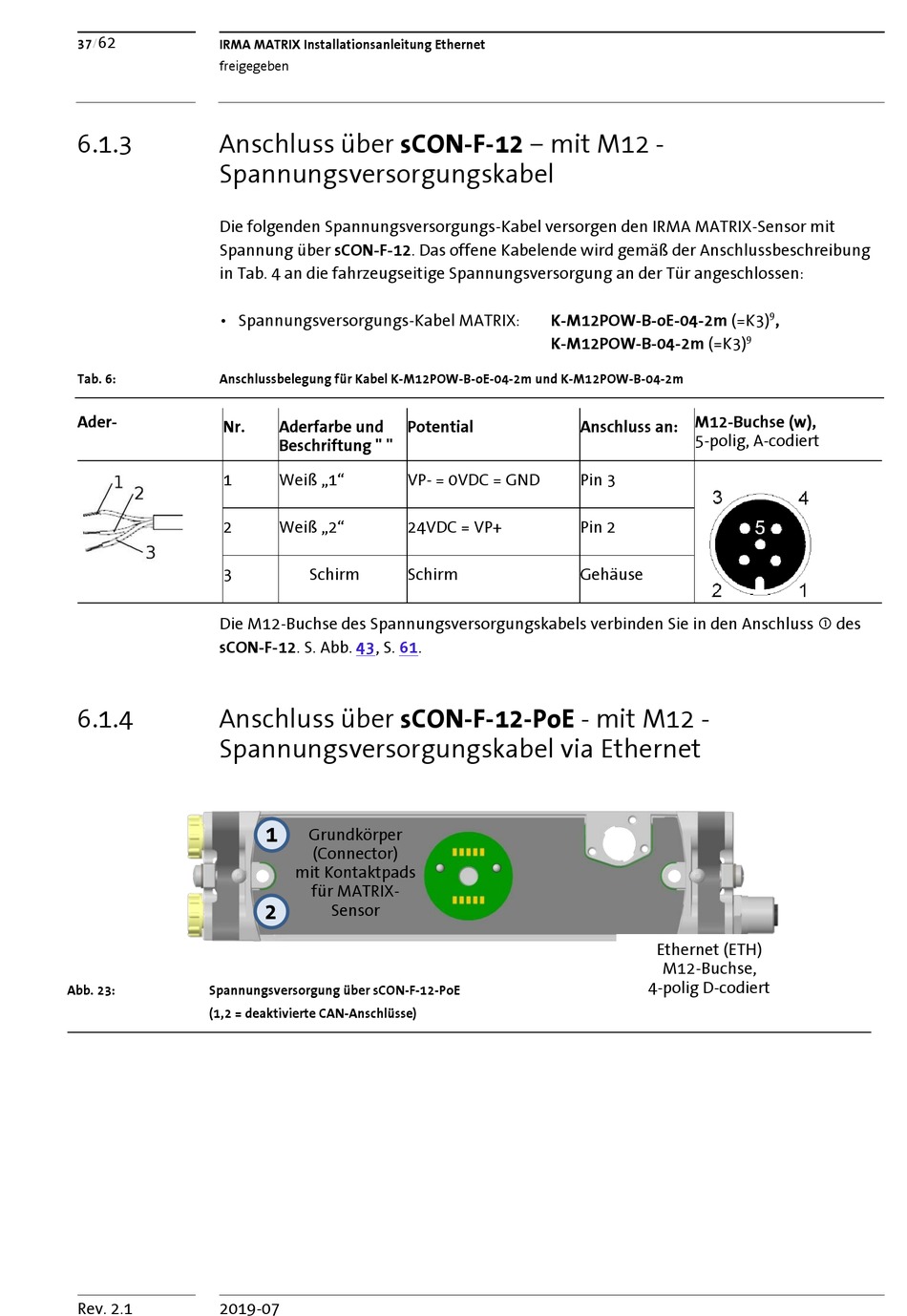

6.1.3 Anschluss über sCON-F-12 – mit M12 -
Spannungsversorgungskabel
Die folgenden Spannungsversorgungs-Kabel versorgen den IRMA MATRIX-Sensor mit
Spannung über sCON-F-12. Das offene Kabelende wird gemäß der Anschlussbeschreibung
in Tab. 4 an die fahrzeugseitige Spannungsversorgung an der Tür angeschlossen:
• Spannungsversorgungs-Kabel MATRIX:
Tab. 6: Anschlussbelegung für Kabel K-M12POW-B-oE-04-2m und K-M12POW-B-04-2m
Ader-
Nr.
1
2
3
Die M12-Buchse des Spannungsversorgungskabels verbinden Sie in den Anschluss  des
sCON-F-12. S. Abb. 43, S. 61.
6.1.4 Anschluss über sCON-F-12-PoE - mit M12 -
Spannungsversorgungskabel via Ethernet
Abb. 23: Spannungsversorgung über sCON-F-12-PoE
(1,2 = deaktivierte CAN-Anschlüsse)
Rev. 2.1 2019-07
Aderfarbe und Potential
Beschriftung " "
Weiß „1" VP- = 0VDC = GND
Weiß „2" 24VDC = VP+
Schirm Schirm
1
Grundkörper
(Connector)
mit Kontaktpads
für MATRIX-
2
Sensor
K-M12POW-B-oE-04-2m (=K3)
K-M12POW-B-04-2m (=K3)
Anschluss an: M12-Buchse (w),
5-polig, A-codiert
Pin 3
Pin 2
Gehäuse
Ethernet (ETH)
M12-Buchse,
4-polig D-codiert
9
,
