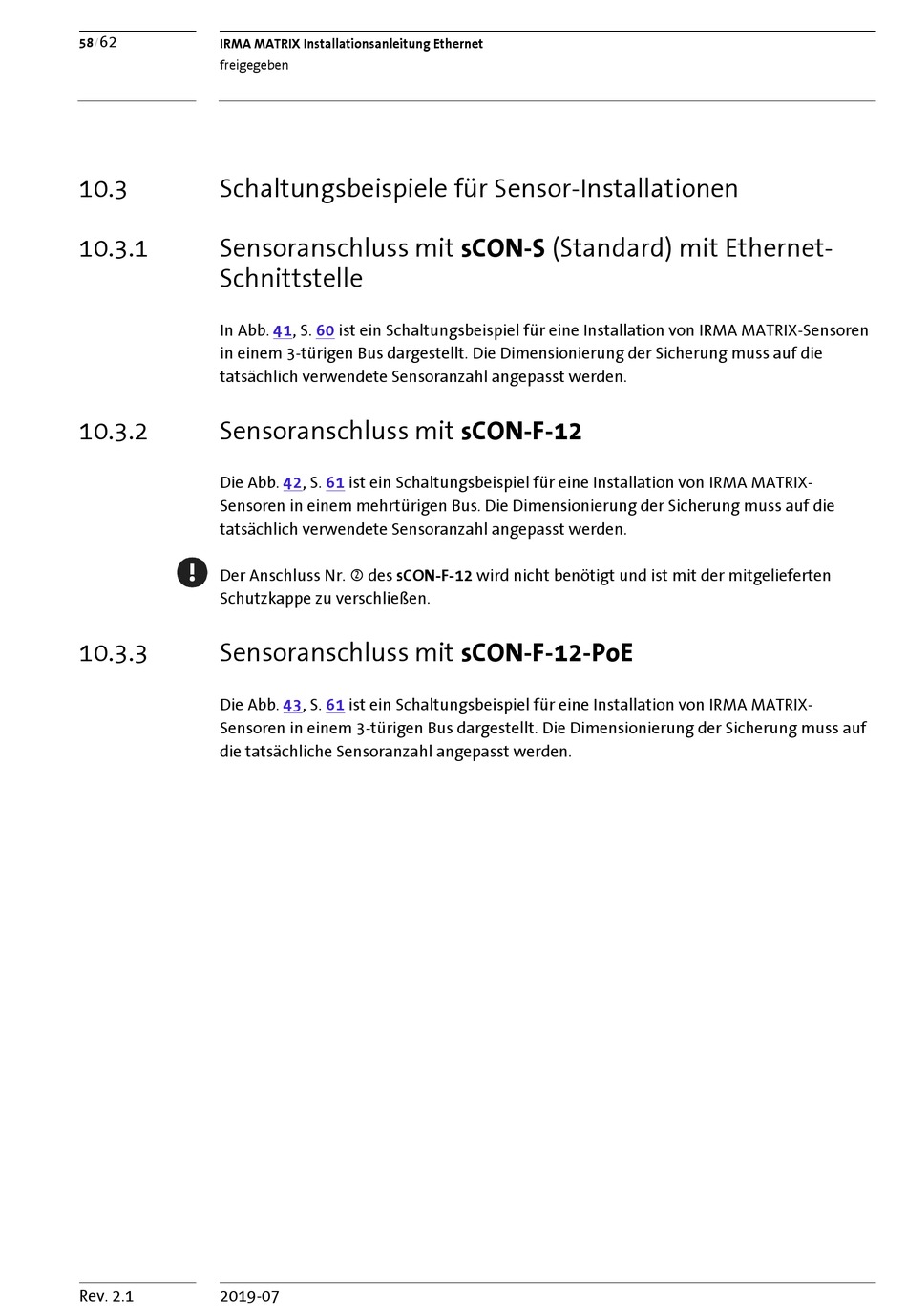

IRMA MATRIX Installationsanleitung Ethernet
freigegeben
10.3
Schaltungsbeispiele für Sensor-Installationen
Sensoranschluss mit sCON-S (Standard) mit Ethernet-
10.3.1
Schnittstelle
In Abb. 41, S.
in einem 3-türigen Bus dargestellt. Die Dimensionierung der Sicherung muss auf die
tatsächlich verwendete Sensoranzahl angepasst werden.
10.3.2
Sensoranschluss mit sCON-F-12
Die Abb. 42, S.
Sensoren in einem mehrtürigen Bus. Die Dimensionierung der Sicherung muss auf die
tatsächlich verwendete Sensoranzahl angepasst werden.
Der Anschluss Nr. des sCON-F-12 wird nicht benötigt und ist mit der mitgelieferten
Schutzkappe zu verschließen.
10.3.3
Sensoranschluss mit sCON-F-12-PoE
Die Abb. 43, S.
Sensoren in einem 3-türigen Bus dargestellt. Die Dimensionierung der Sicherung muss auf
die tatsächliche Sensoranzahl angepasst werden.
Rev. 2.1
2019-07
60
ist ein Schaltungsbeispiel für eine Installation von IRMA MATRIX-Sensoren
61
ist ein Schaltungsbeispiel für eine Installation von IRMA MATRIX-
61
ist ein Schaltungsbeispiel für eine Installation von IRMA MATRIX-
