IRMA MATRIX Installationsanleitung Ethernet
freigegeben
1.2
Die Blattfedern im Befestigungsset werden im montierten Zustand funktionsbedingt
überdehnt und biegen sich nicht mehr in ihren Urzustand zurück. Deshalb müssen Sie bei
Mehrfachverwendung des Befestigungssets sicherstellen, dass es nur noch in Vouten mit
gleicher oder größerer Dicke eingesetzt wird. Das Befestigungsset kann aus dem Zubehör
nachbestellt werden und ist dann wieder in Wanddicken von 1 bis 8 mm einsetzbar.
6. Die Montage des sCON-S (Standard) s. in Kap. 4.1.2.1, S. 20.
Bei Einbau in lackierte Metallvouten müssen Sie sicherstellen, dass das Sensorgehäuse
elektrisch leitend mit der Voute verbunden wird.
Für den Einbau in Vouten aus Kunststoff ist ein zusätzliches Erdungskabel zwischen
Sensorgehäuse und Chassis zu verlegen (s. dazu Kap. 5.3.1, S. 32).
4.1.3.2
Montage mit sCON-F-12 / sCON-F-12-CC-E und F-12-PoE
Mit diesem sCON erfolgen Montage und elektrischer Anschluss des Sensors gleichzeitig.
Die Montageabläufe sind für beide sCON-Varianten gleich.
Wichtige Montage- und Anschlusseigenschaften, die sich durch die Auswahl der Sensor-
Connector-Kombination ergeben, sind im Anhang, in Kap. 10.1.3, S.

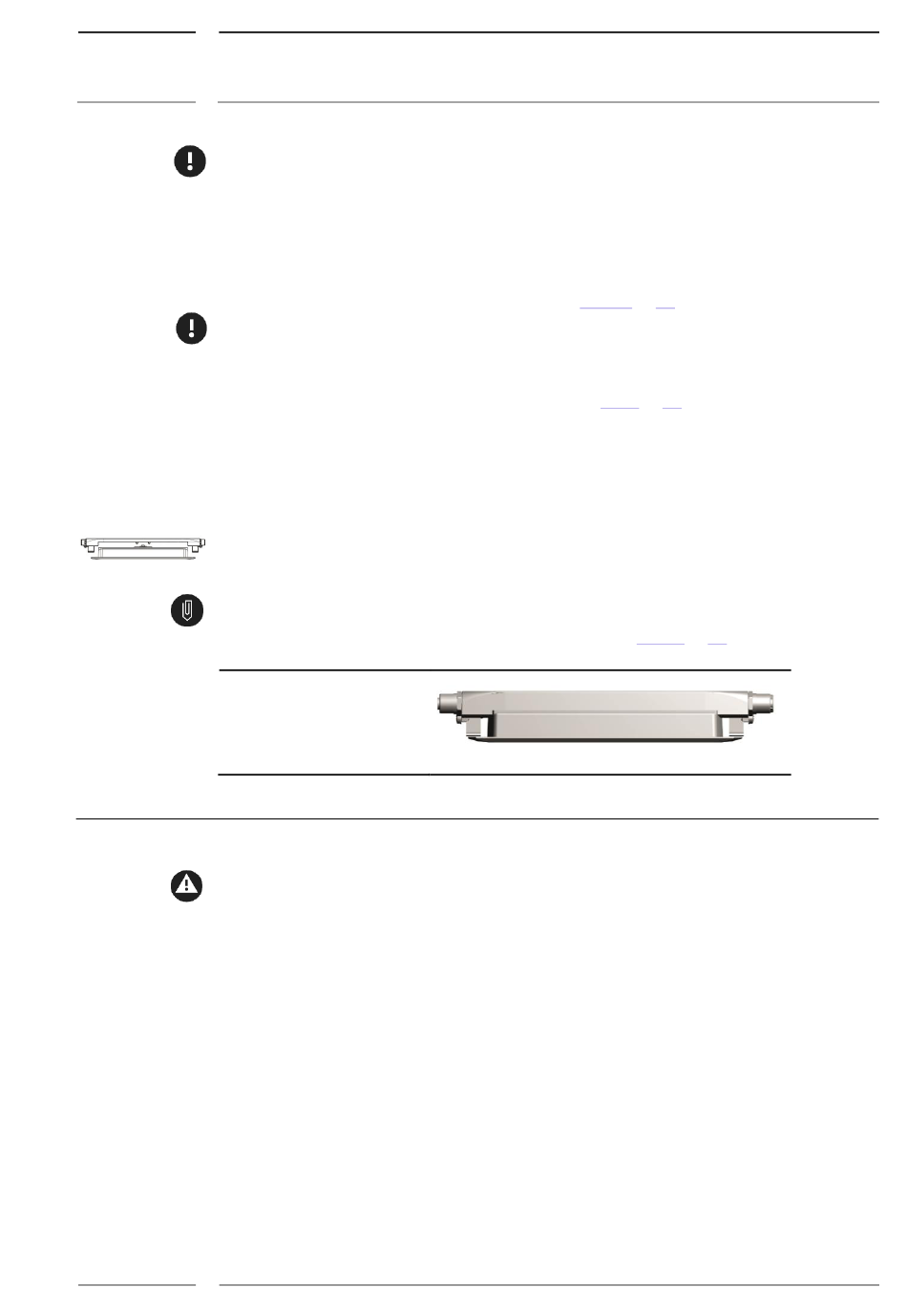

sCON-F-12(-PoE) mit Sensor
DIST500-F
Abb. 12:
Connector-Varianten sCON-F-12(- PoE) mit MATRIX-Sensor in Aufbau-Variante
Der Connector darf nicht unter Spannung mit dem Sensor verbunden oder gelöst werden!
Rev. 2.1
2019-07
54
zusammengefasst.
