IRMA MATRIX Installationsanleitung Ethernet
freigegeben
1. Stellen Sie einen Rechteckausschnitt in der Voute her, s. (4) in Abb. 9, S. 22.
Die entsprechende Bohrschablone ist in Anhang B.

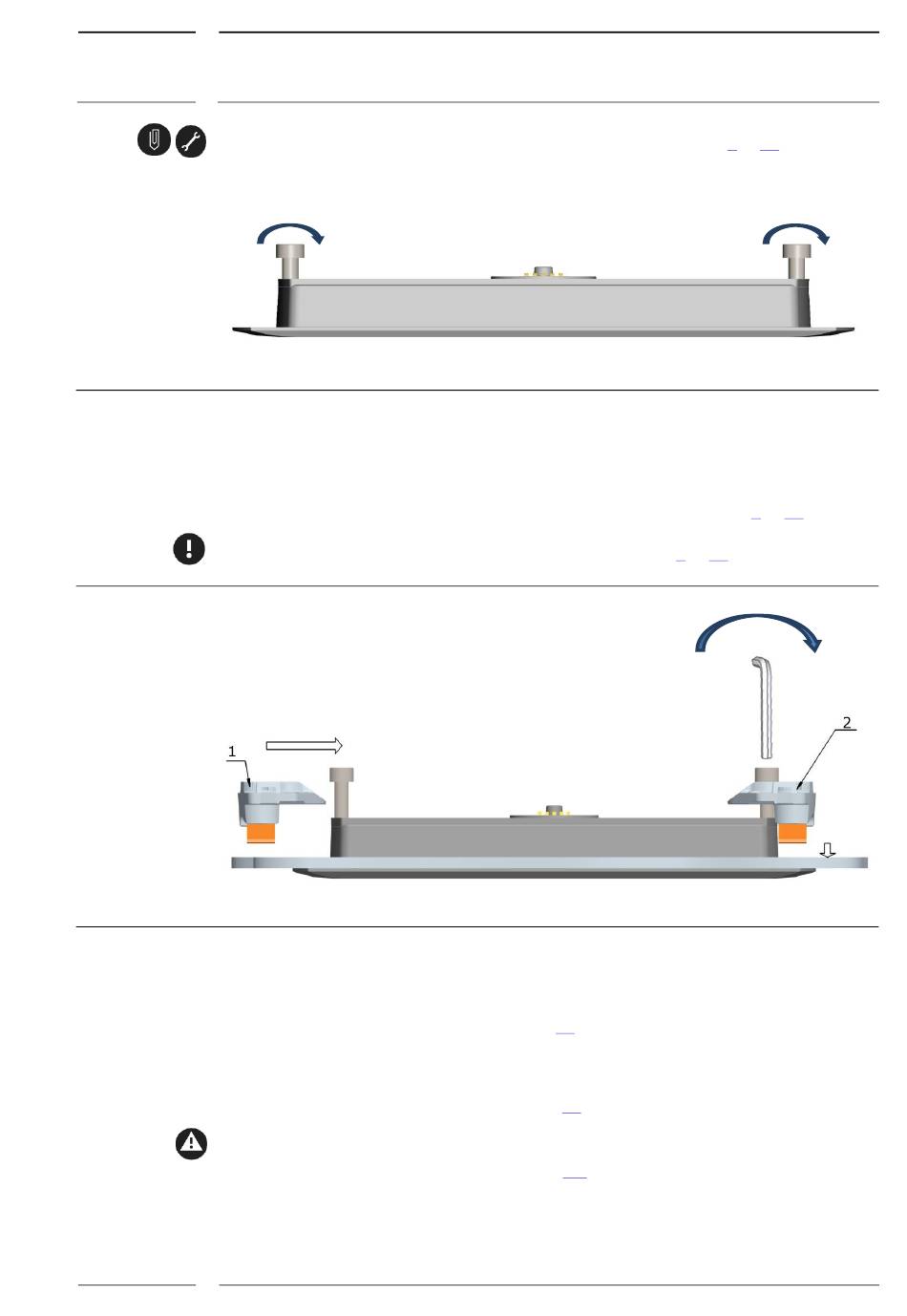

Abb. 10:
Ansetzen, Ausrichten und Fixieren der Zylinderkopfschrauben
2. Drehen Sie die Zylinderkopfschrauben manuell leicht in die Gewindebohrungen auf der
Sensorrückseite ein, bis sie ausgerichtet und gesichert sind.
3. Schieben Sie den Sensor von vorn durch den Rechteckausschnitt der Voute (4), so dass
das Kunststofffenster in den Fahrzeuginnenraum gerichtet ist (s. Abb. 9, S. 22).
Beachten Sie die richtige Ausrichtung des Sensors, s. dazu Abb. 5, S. 16.
Abb. 11:
Federhalter einschieben und festziehen
4. Schieben Sie die vormontierten Federhalter von beiden Seiten entlang der Führungsnut
unter die ausgerichtete Zylinderkopfschraube, bis sich die Schraube mittig in der
Bohrung des Federhalters befindet (s. Abb. 11, links). Der Sensor hängt jetzt in der
richtigen Position.
5. Anschließend ziehen Sie die Zylinderkopfschraube schrittweise wechselseitig mit
einem Inbusschlüssel (Größe 4) fest (s. Abb. 11, rechts).
Das maximale Drehmoment beim Anziehen der Zylinderkopfschrauben muss zwischen 0,4
und 1,2 Nm liegen, s. hierzu Ausführung in Tab. 1.2.
Rev. 2.1
2019-07
Max. 3 Nm !
