Montage mit sCON-S (Standard)

1 sCON-S (Standard) für MATRIX-
Sensoren der Einbauvariante
DIST500-F
2 Zylinderkopfschrauben,
Inbusschlüssel Grüße 4 (2 Stück;
Befestigungset)

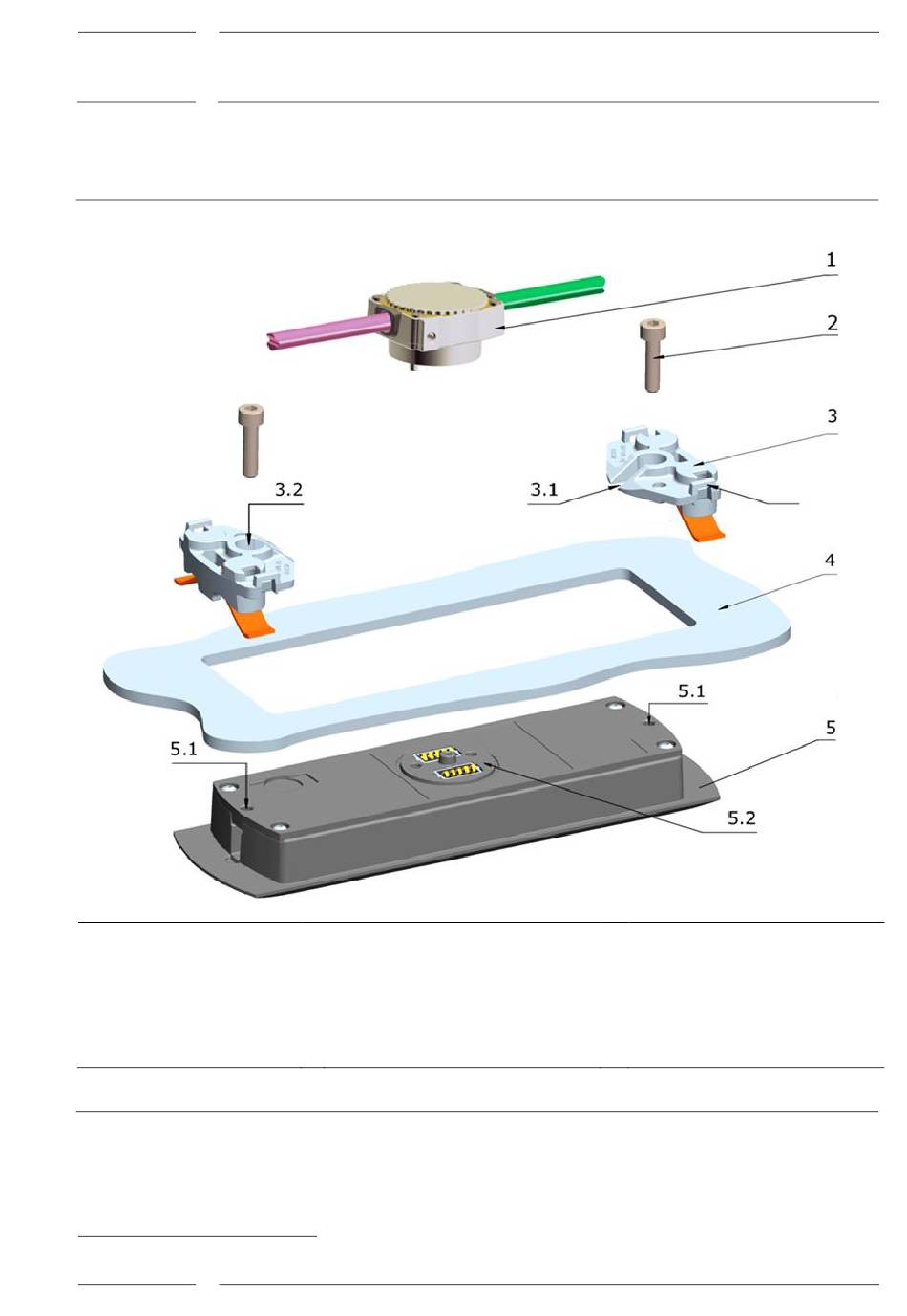

Abb. 9: Montage mit Befestigungsset und sCON-S (Standard) - Übersicht -
4
Eine Voute ist eine Fahrzeuginnenverkleidung - hier speziell über der Tür, in die der Sensor eingebaut werden soll.
Rev. 2.1 2019-07
3 Befestigungsset:2 x Federhalter mit
vormontierter Blattfeder
3.1 Führungsnut zum Unterschieben
des Haltesystems unter die
Zylinderkopfschraube
3.2 Bohrung für Zylinderkopfschraube zur
Zentrierung und Arretierung des Sensors
3.3 Befestigungsöse für Kabelbinder
3.3
4
4 Voute (hier z.B. 4 mm dick)
mit Rechteckausschnitt
5 IRMA MATRIX-Sensor-Einbauvariante
5.1 Gewindebohrungen für
Zylinderkopfschrauben
5.2 sCON-Anschluss am Sensor
