„Öffnungswinkel links" – ist der maximale Türöffnungswinkel bei geöffneter Tür zwischen
Fahrzeugkante und nach außen geöffneter, linker Tür. Dieser Parameter ist nur bei
Außenschwenktüren relevant und ab 90° Öffnungswinkel irrelevant.
Wenn die linke Tür nach außen öffnet, messen Sie den Öffnungswinkel und stellen Sie den
gemessenen Wert ein. Lassen Sie den Wert bei 0°, wenn die Türen nicht nach außen öffnen.
„Öffnungswinkel rechts" - ist der maximale Türöffnungswinkel bei geöffneter Tür
zwischen Fahrzeugkante und nach außen geöffneter, rechter Tür. Dieser Parameter ist nur
bei Außenschwenktüren relevant und ab 90° Öffnungswinkel irrelevant.
Wenn die rechte Tür nach außen öffnet, messen Sie den Öffnungswinkel und stellen Sie
den gemessenen Wert ein. Lassen Sie den Wert bei 0°, wenn die Türen nicht nach außen
öffnen.

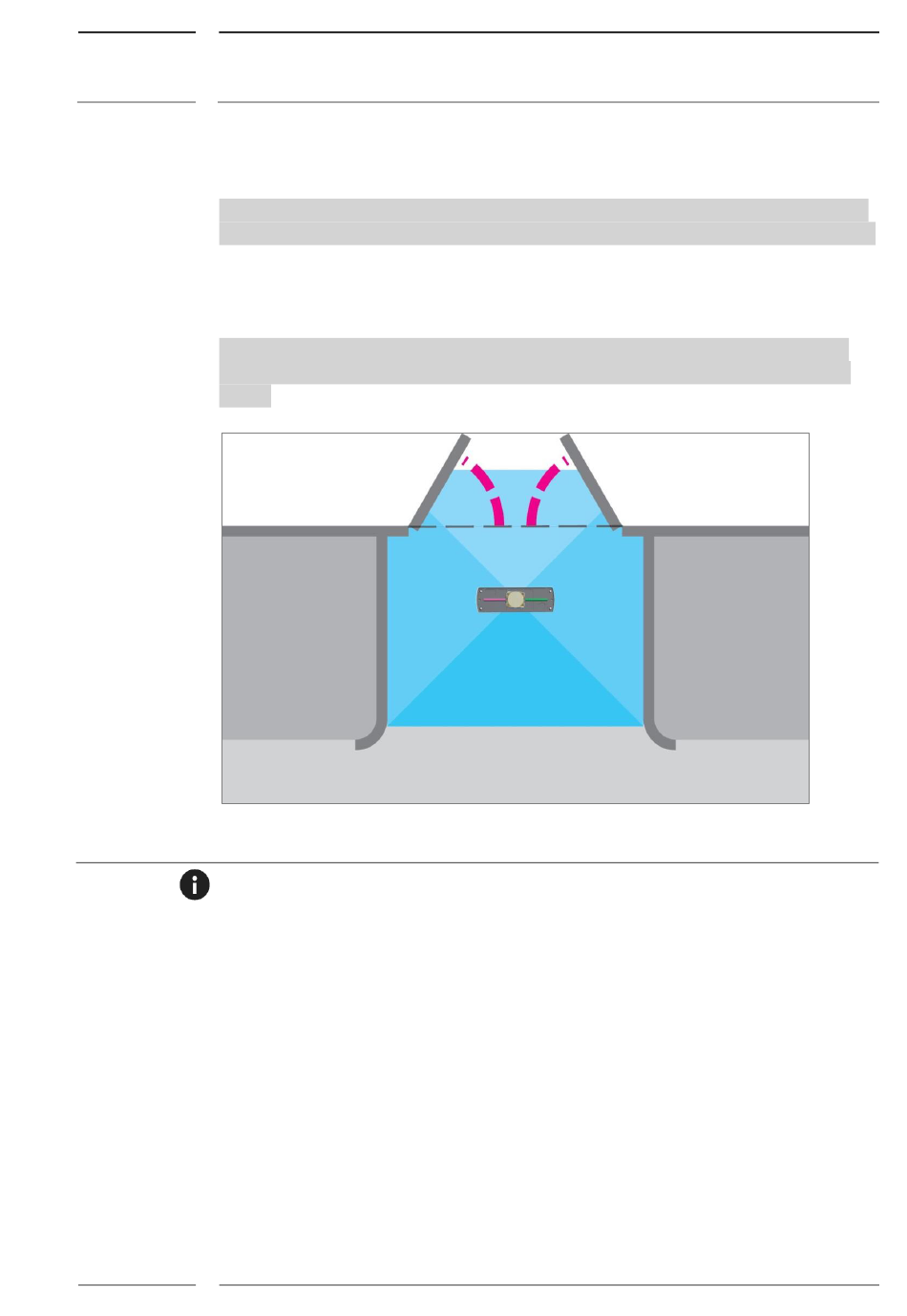

Abb. 35:
Bereich Installationsparameter - Öffnungswinkel (links, rechts)
(Nach außen schwingende Türen wie hier sind vor allem in den USA und in Mittel-bzw.
Südamerika anzutreffen).
8
Kontrolle der Installation
8.1
Visuelle Kontrolle
1. Sind alle Sensoren Installiert und ordnungsgemäß befestigt?
2. Ist die Montageposition korrekt?
3. Sind alle Sensoranschlusskabel an der Rückseite der Sensoren befestigt?
4. Ist die Spannungsversorgung der Sensoren angeschlossen?
5. Ist die Spannungsversorgung des Switches angeschlossen?
Rev. 2.1
2019-07
