IRMA MATRIX Installationsanleitung Ethernet
freigegeben
Verfahren Sie ebenso für die Spannungseinspeisung über den PoE-Switch.
3.1.1
Wichtige Hinweise zur Sensorplatzierung
• Bauen Sie den Sensor mittig und möglichst nahe der Tür ein.
• Der maximale Abstand zwischen Sensor und Fahrzeuginnenwand darf 20 cm nicht
überschreiten. Eine Montage im größeren Abstand von der Tür muss vor Installation mit
der iris-GmbH abgestimmt werden.
• Installieren Sie die Sensoren auf einer horizontalen Fläche. Die maximale Abweichung
von der Horizontalen beträgt ± 5°.
Wenn die obere Türverkleidung eine direkte Montage nicht zulässt, können Sie durch
geeignete Sensorhalterungen die geforderte horizontale Lage des Sensors erreichen.
Stimmen Sie die Montage mit Sensorhalterungen vor der Installation mit der iris-GmbH ab.
• Der Sensor darf bei einer solchen Sensorhalterung maximal 5cm oberhalb vom unteren
Ende der Fahrzeugwand platziert sein, s. Abb. 4.
• Im Nahbereich des Sensors bis zu einem Abstand von 3cm zur Sensoroberfläche können
senkrecht stehende Objekte das Zählergebnis beeinträchtigen und sind zu vermeiden.

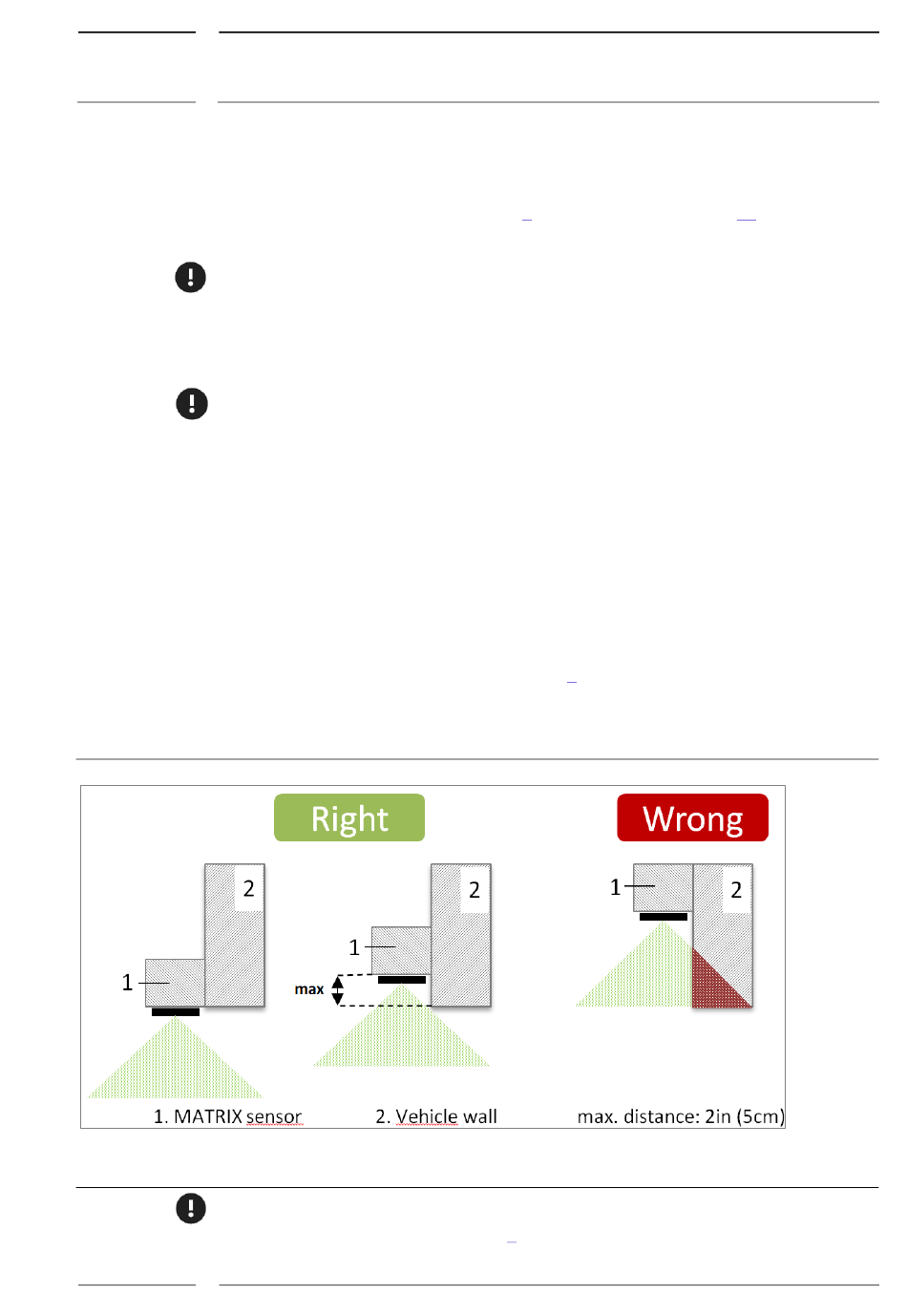

Abb. 4:
Wichtige Hinweise zur Sensorplatzierung - Maximalabstand zum Ende der Fahrzeugwand
• Die Einbaurichtung ist unbedingt zu beachten und richtet sich nach den Markierungen
auf der Rückseite des Sensors, s. Abb. 5:
Rev. 2.1
2019-07
• Ist eine zeitverzögerte Spannungsversorgung über das Bordnetz möglich
oder
• muss zusätzlich der Anschluss eines Nachlaufrelais an Dauerplus realisiert
werden (s. dazu auch Kap.
6
"Spannungsversorgung ", S. 34)
