IRMA MATRIX Installationsanleitung Ethernet
freigegeben
DIST500-F, Einbauvariante;
montiert in seitlich begrenzten
Einbausituationen wie z.B. in
fahrzeugspezifischen Sensorhalterungen
4.1.2

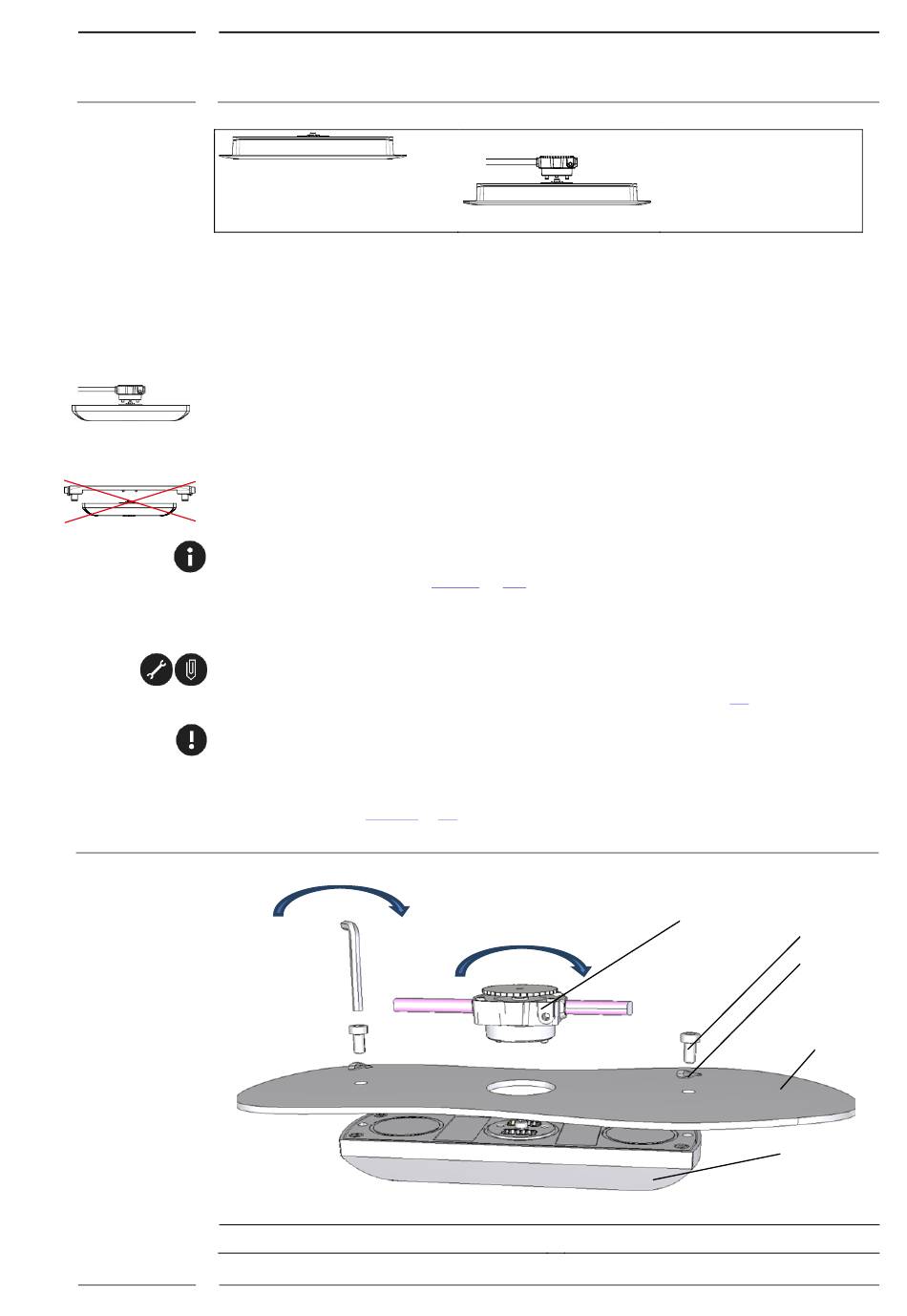

Montage von IRMA MATRIX-Sensoren der Aufbau-
Variante (DIST500A)
Die IRMA MATRIX-Sensoren der Aufbau-Variante (DIST500-A) werden direkt auf
Türverkleidungen aufgesetzt und mit dem sCON-S (Standard) von hinten elektrisch
angeschlossen.
Sensoren der Aufbauvariante können nicht mit der Connector-Variante sCON-F-12(-PoE)
montiert werden.
Die für die Montage und Installation notwendigen Werkzeuge, Schlüsselgrößen und
Befestigungssets sind in Kap. 10.1.3, S.
MATRIX-Sensors ist das zur Befestigung notwendige Befestigungsset nicht im
Lieferumfang enthalten und muss extra bestellt werden.
Zunächst müssen Sie das Bohrbild, wie in Abb. 7 illustriert, mit Löchern von 32 mm und
2x6 mm umsetzen. Die Bohrschablonen befinden sich im Anhang ab S. 53.
Den IRMA MATRIX-Sensor montieren Sie mit den Befestigungsschrauben und den
dazugehörigen Federscheiben (Befestigungsset). Unter Zuhilfenahme eines Inbusschlüssels
(Größe 4) ziehen Sie die Schrauben mit max. 3 Nm fest. Zur Montage des sCON-S
(Standard) s. in Kap.
1 sCON-S (Standard)
Rev. 2.1
2019-07
4.1.2.1
S. 20.
Max. 3 Nm
54
aufgeführt. Bei der Bestellung eines IRMA
Max. 1 Nm
4 Voute max. 8 mm dick
Bitte Prüfen!
1
2
3
4
5
