62
11/
IRMA MATRIX Installationsanleitung Ethernet
freigegeben
M12-Stecker (m) vom Typ CAN
5-polig, A-codiert
2
Wichtige Hinweise zur Installation von IRMA MATRIX-
Sensoren
Die Installation von IRMA MATRIX-Sensoren darf nur durch ausgebildete und durch die iris-
GmbH-geschulte Fachkräfte unter Beachtung der einschlägigen Vorschriften und der
Installationsanleitung erfolgen.
Bei allen Überlegungen bzgl. der Einbaupositionen und Orientierung wird davon
ausgegangen, dass sich der Betrachter im Fahrzeuginneren befindet.
2.1.1
Neue Service-Software-Version erforderlich
Vor dem Konfigurieren der IRMA MATRIX-Sensoren müssen Sie ein Update der Service
Software „DIST500-Configuration Tool" auf den Versionsstand 3.9.1.180 oder höher
durchführen. Nähere Informationen zum Software-Update sind im Kap.
2.1.2
Firmware
Achtung bei Firmware-Updates über einen Bordrechner:
Firmware-Versionen mit einer "1" als führender Versionsziffer dürfen nicht mehr
aufgespielt werden.
Die Firmware des Sensors wird im Sinne des technischen Fortschritts ständig
weiterentwickelt. Da ab dem Firmware-Versionstand mit beginnender Ziffer „2" die
Abwärtskompatibilität zum Vorgänger gewährleistet ist, stellen unterschiedliche
Firmware-Versionsstände innerhalb von verschiedenen Lieferungen keine Einschränkung
dar. Die aktuelle Firmwareversion ist: D5FC - DIST500_Application_2.1.312.6797 -
CE_CF_D0_D1_D4_D5.d5fc.
Soll für einen Auftrag mit mehreren Lieferungen ein einheitlicher Firmware-Versionsstand
sichergestellt sein, so geben Sie dies bei der Bestellung an.
Rev. 2.1
2019-07

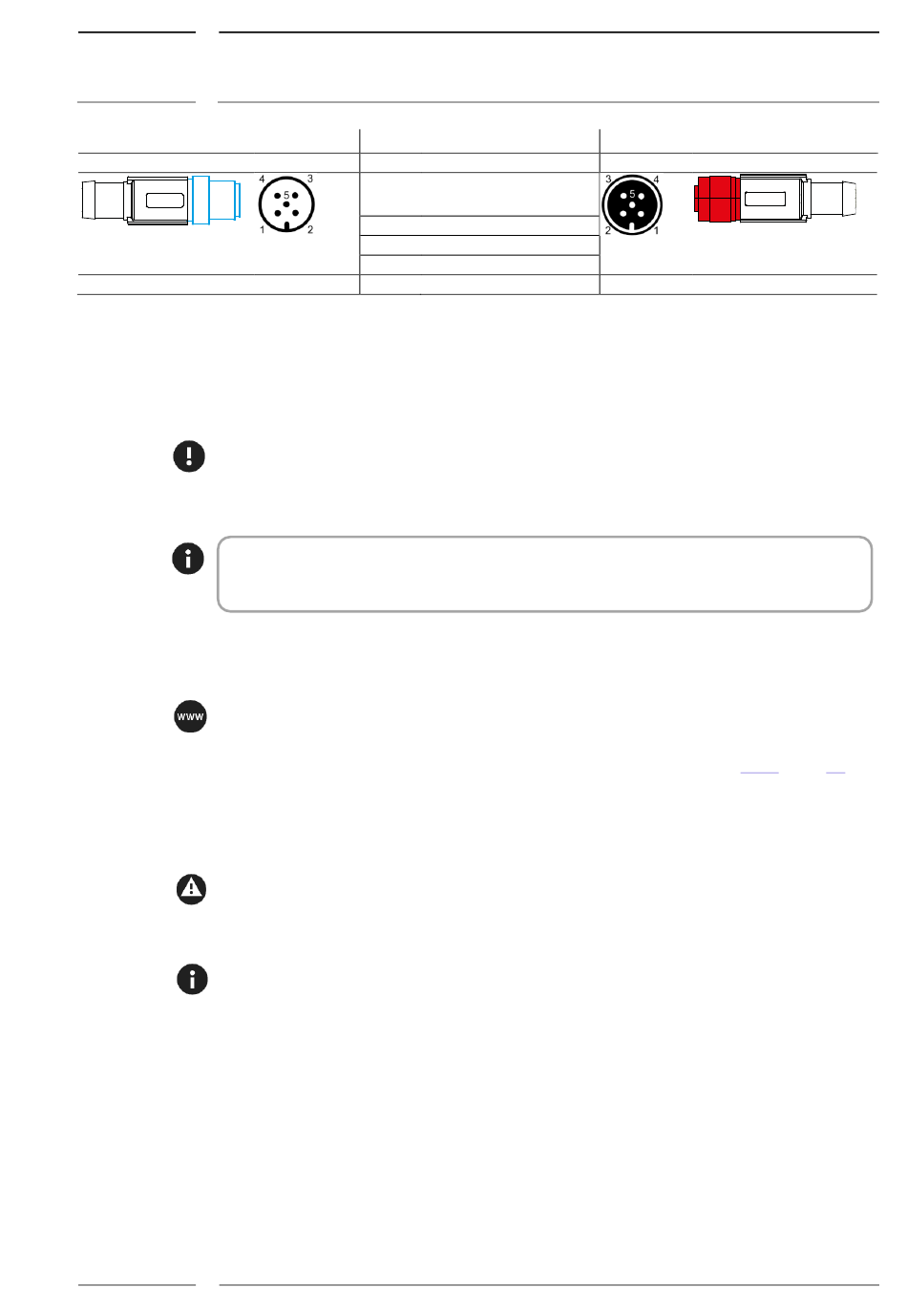

Pinbelegung:
Polbild
Pin
Signal
Pin 1
Gehäuse u.
Schirm
Pin 2
VP+
Pin 3
VP-
Pin 4
CAN-H
Pin 5
CAN-L
M12-Buchse (w) vom Typ CAN
Polbild
5-polig, A-codiert
7.2.1
auf S. 39.
