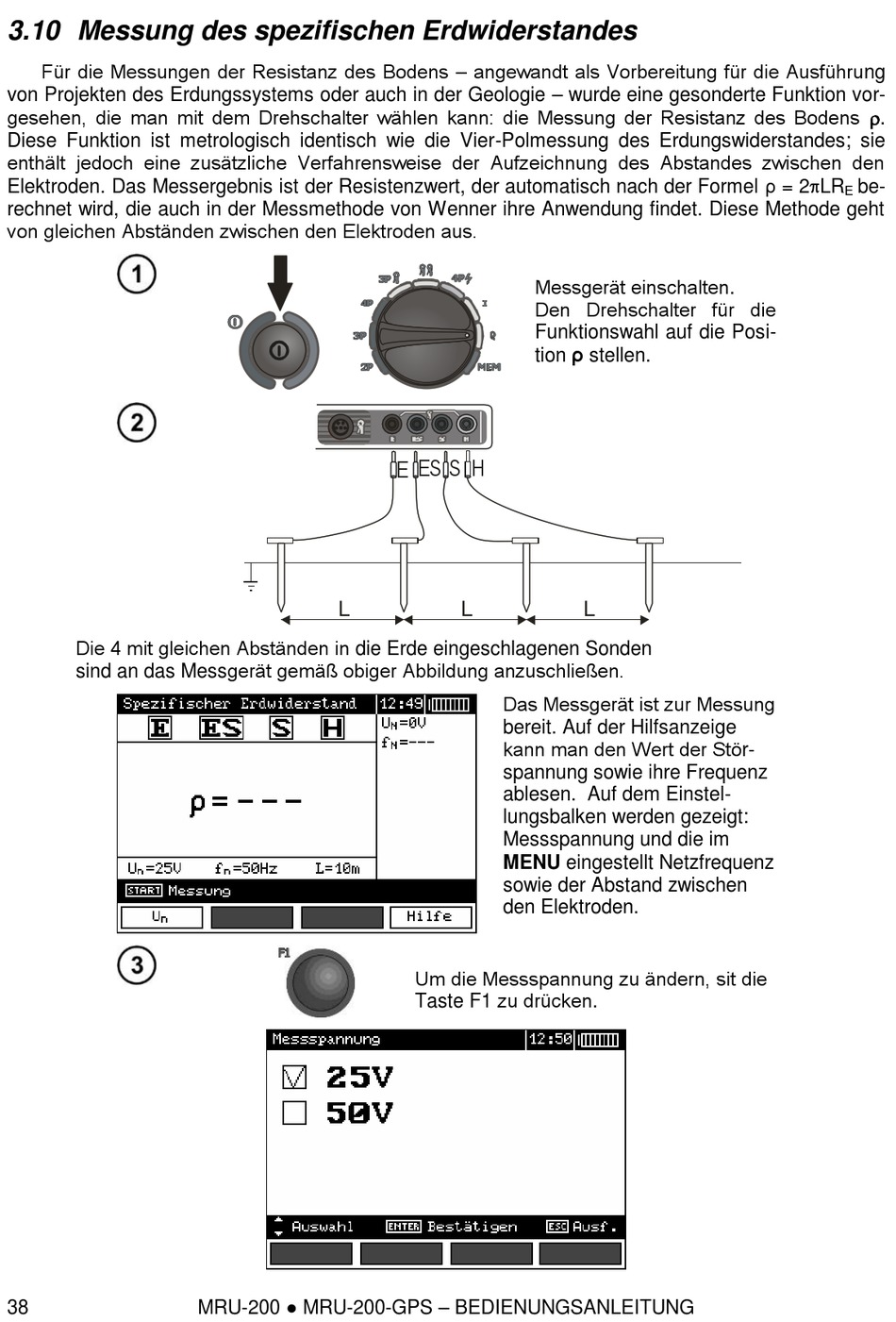

3.10 Messung des spezifischen Erdwiderstandes
Für die Messungen der Resistanz des Bodens – angewandt als Vorbereitung für die Ausführung
von Projekten des Erdungssystems oder auch in der Geologie – wurde eine gesonderte Funktion vor-
gesehen, die man mit dem Drehschalter wählen kann: die Messung der Resistanz des Bodens .
Diese Funktion ist metrologisch identisch wie die Vier-Polmessung des Erdungswiderstandes; sie
enthält jedoch eine zusätzliche Verfahrensweise der Aufzeichnung des Abstandes zwischen den
Elektroden. Das Messergebnis ist der Resistenzwert, der automatisch nach der Formel ρ = 2LR
rechnet wird, die auch in der Messmethode von Wenner ihre Anwendung findet. Diese Methode geht
von gleichen Abständen zwischen den Elektroden aus.
Die 4 mit gleichen Abständen in die Erde eingeschlagenen Sonden
sind an das Messgerät gemäß obiger Abbildung anzuschließen.
38
L
MRU-200 ● MRU-200-GPS – BEDIENUNGSANLEITUNG
Messgerät einschalten.
Den Drehschalter für die
Funktionswahl auf die Posi-
tion ρ stellen.
ES
S H
E
L
Das Messgerät ist zur Messung
bereit. Auf der Hilfsanzeige
kann man den Wert der Stör-
spannung sowie ihre Frequenz
ablesen. Auf dem Einstel-
lungsbalken werden gezeigt:
Messspannung und die im
MENU eingestellt Netzfrequenz
sowie der Abstand zwischen
den Elektroden.
Um die Messspannung zu ändern, sit die
Taste F1 zu drücken.
L
be-
E
