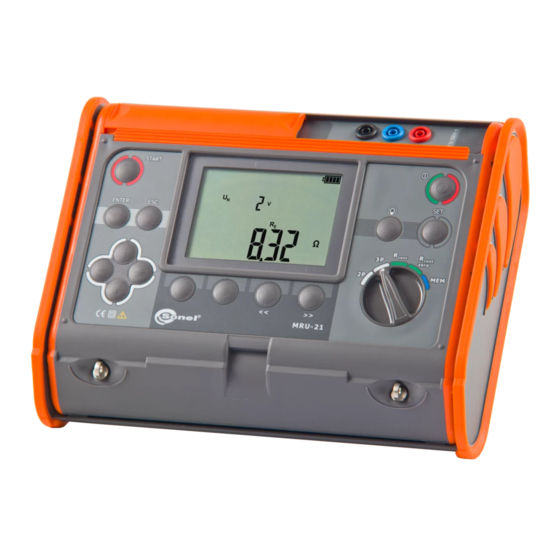

Sonel MRU-21 Bedienungsanleitung

Erdungsmesser
Vorschau ausblenden Andere Handbücher für MRU-21:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sonel MRU-21

Inhaltszusammenfassung für Sonel MRU-21

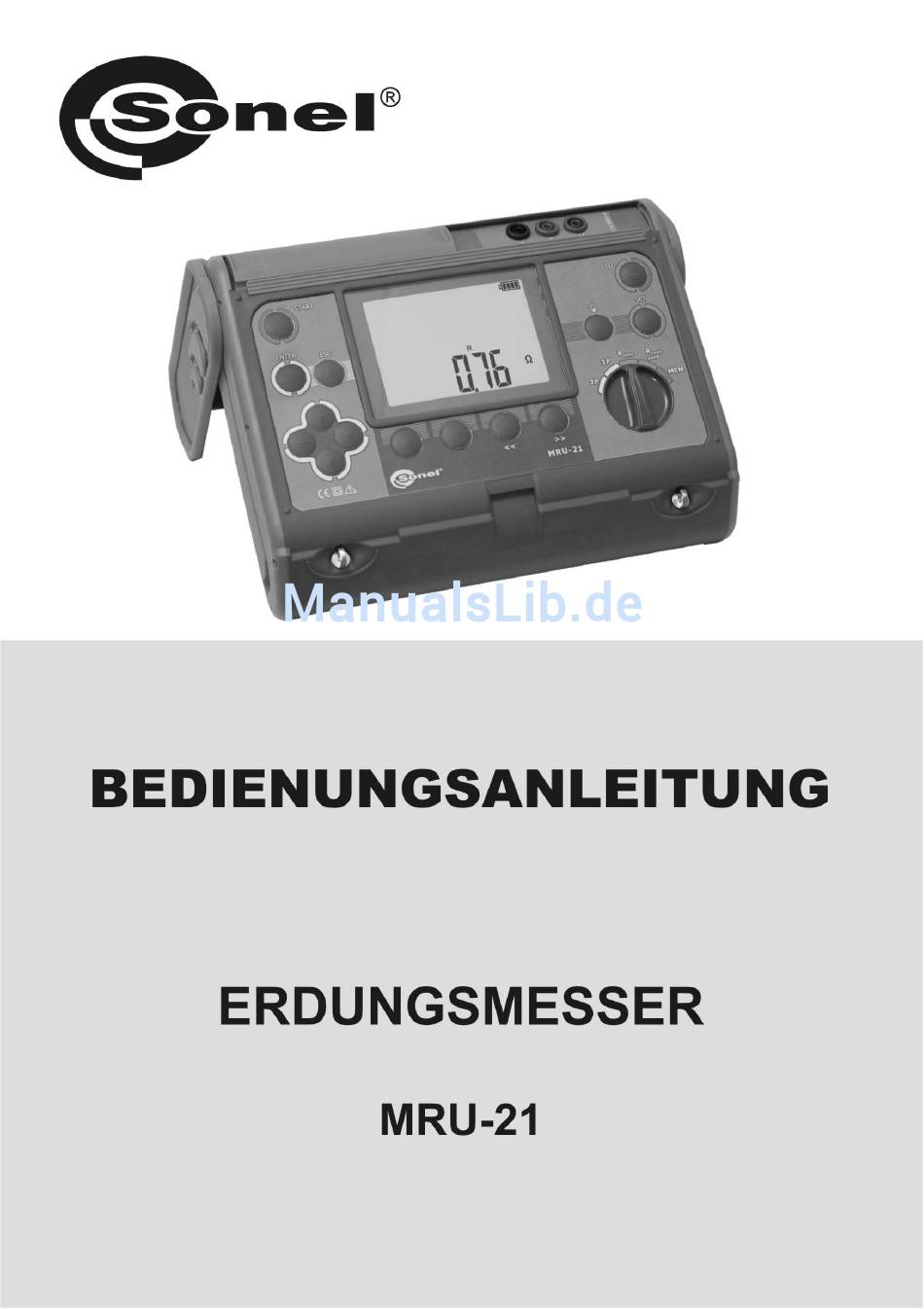

  • Seite 3 BEDIENUNGSANLEITUNG ERDUNGSMESSER MRU-21 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Version 1.04 28.04.2017...
  • Seite 4 Das Messgerät MRU-21 ist ein modernes, hochwertiges Messgerät, das leicht und sicher zu bedienen ist. Das Durchlesen der vorliegenden Anleitung ermöglicht jedoch, Messfehler zu vermeiden und eventuellen Problemen bei der Bedienung des Gerätes vorzubeugen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 5: Inhaltsverzeichnis

    DEMONTAGE UND ENTSORGUNG ..............26 TECHNISCHE DATEN ..................27 ..................27 RUNDLEGENDE ATEN RGÄNZENDE ..................29 ATEN 9.2.1 Messung R ....................29 9.2.2 Messung R ..................... 30 CONT AUSRÜSTUNG ....................... 30 TANDARDAUSRÜSTUNG 10.1 ..................30 USRÜSTUNG 10.2 ................30 USÄTZLICHE BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 6 HERSTELLER ......................32 BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 7: Sicherheit

    Sicherheit Das Gerät MRU-21 dient zur Durchführung von Messungen, deren Ergebnisse den Sicherheitsstand der Anlage bestimmen. Um in diesem Zusammenhang eine entsprechende Bedienung und Richtigkeit der erzielten Ergebnisse zu garantieren, sind folgende Empfehlungen einzuhalten:  Vor Nutzungsbeginn muss man sich genauestens mit der Anleitung vertraut machen und die Sicherheitsvorschriften und Empfehlungen des Herstellers anwenden.

  • Seite 8: Einstellungen

    25V oder 50V, SuPP = bAt (Batterien) oder Acc (Akkus). Verlassen Sie den Einstellungsmodus und Speichern Sie die Änderungen, indem Sie ENTER drücken, oder..verlassen Sie den Einstellungsmodus, ohne die Änderungen zu speichern, indem Sie ESC drücken. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 9: Messungen

    Die Spannungselektrode, die in der Erde ist, mit der Buchse S des Messgeräts verbinden. Den geprüften Erder an die Buchse E des Messgeräts anschließen. Der geprüfte Erder und die Strom- und Spannungselektrode müssen in einer Linie liegen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 10 Die Hilfsergebnisse können abgelesen werden (in der unten genannten Reihenfolge), indem die Tasten << und >> betätigt werden. Widerstand der Stromelektrode Widerstand der Spannungselektrode Der Wert der zusätzlichen Messunsicherheit die durch den Widerstand der Elektroden beigetragen wird. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 11: Zusätzliche Informationen Die Vom Messgerät Angezeigt

    - Die Kalibrierung des Herstellers berücksichtigt den Widerstand des firmeneigenen 2,2 m Prüfkabels. Zusätzliche Informationen die vom Messgerät angezeigt werden Die Störspannung ist zu hoch (> 24V) – Messung nicht möglich. Die Quelle der Störung muss ausgeschaltet werden oder die Sonden müssen anders platziert werden. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 12: Erdungsmessung Über Die 2-Pol-Strom-Spannungsmethode

    Ergebnisses  ausgeblendet.) Tonsignal Die maximal zulässige Temperatur im Inneren des Messgeräts wurde überschritten. Erdungsmessung über die 2-Pol-Strom-Spannungsmethode Schalten Sie das Messgerät ein. Drehschalter auf R stellen. Falls erforderlich, die Messspannung gemäß Kap. 2 einstellen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 13 - Die Kalibrierung des Herstellers berücksichtigt den Widerstand der firmeneigenen Prüfkabel 1,2 m und 2,2 m. Zusätzliche Informationen die vom Messgerät angezeigt werden Die Störspannung ist zu hoch (> 24V) – Messung nicht möglich. Die Quelle der Störung muss ausgeschaltet werden. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 14: Widerstandsmessung Der Schutzleitungen Und Ausgleichsleitungen

    Bei Messungen von sehr kleinen Widerstandswerten oder bei der Verwendung von anderen Kabeln, als die firmeneigenen 1,2m und 2,2m Prüfkabel, muss eine Kalibrierung der Prüfkabel durchgeführt werden. Schalten Sie das Messgerät ein. Drehschalter auf R CONT stellen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 15 Mittelwert der beiden Messungen errechnet werden. Zusätzliche Informationen die vom Messgerät angezeigt werden Die Störspannung ist zu hoch (> 3Vrms) – Messung nicht möglich. Die Quelle der Störung muss ausgeschaltet werden. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 16: Kalibrierung Der Prüfkabel

    Rcont die Funktion AUTOZERO. 3.4.1 Automatische Nulleinstellung einschalten Schalten Sie das Messgerät ein. Drehschalter auf R CONT ZERO stellen. Die Endungen der Prüfkabel kurzschliessen, indem auf die Bananenstecker Klemmen aufgesteckt werden. Drücken Sie START. Automatische Nulleinstellung durchführen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 17: Automatische Nulleinstellung Ausschalten

    Drehschalter auf R CONT ZERO stellen. Prüfkabel trennen. Drücken Sie START. Die automatische Nulleinstellung, die vom Anwender eingeschaltet wurde, wurde ausgeschaltet. Während der Messungen wird das Messgerät den Widerstand der firmeneigenen Prüfkabel 1,2m und 2,2m kompensieren. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 18 Achtung: Die Kompensation muss nur einmal für die jeweiligen Prüfkabel durchgeführt werden. Sie wird auch nach dem Ausschalten des Geräts gespeichert. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 19: Speicher

    Speicher Die Messgeräte MRU-21 erlauben die Speicherung von bis zu 990 einzelnen Messergebnissen. Der Speicher ist in 10 Datenbanken mit jeweils 99 Zellen unterteilt. Jedes Ergebnis kann in einer Zelle mit individuell ausgewählter Nummer und in der ausgewählten Datenbank gespeichert werden, wodurch es möglich ist, die Nummern der Zellen den jeweiligen Messpunkten zuzuordnen und die...
  • Seite 20 Bei einem Versuch das Ergebnis zu überschreiben, wird das Warnsignal angezeigt. Drücken Sie ENTER, um das Ergebnis zu überschreiben, oder ESC, um abzubrechen. Anmerkungen: - Es wird eine Reihe von Ergebnissen (das Hauptergebnis und Zusatzergebnisse) und die Messspannung für R BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 21: Speicher Durchsuchen

    Datenbank ausgewählt... und mit den Tasten die entsprechende Zelle. Mit den Tasten <<, >> können die zusätzlichen Ergebnisse angezeigt werden. Löschen des Speichers 4.3.1 Löschen der Datenbank Schalten Sie das Messgerät ein. Drehschalter auf MEM stellen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 22 Löschung fortzufahren oder ESC, Löschvorgangs um den Löschvorgang abzubrechen. wird auf dem Display in Form von Strichen dargestellt (jeder Strich entspricht 25%), und nachdem der Löschvorgang beendet wurde, werden 3 kurze Tonsignale ausgegeben und die Zelle „1” wird eingestellt. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 23: Löschen Des Gesamten Speichers

    , die Bestätigung des Löschvorganges. Drücken Sie die Taste ENTER, um Der Fortschritt des Löschvorganges mit der Löschung fortzufahren oder ESC, um den Löschvorgang wird auf dem Display durch abzubrechen. Striche angezeigt (jeder Strich entspricht 25%). BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 24: Verbindung Zum Computer

    Das Messgerät wechselt automatisch in den Datenübertragungsmodus, nachdem es eine Verbindung mit dem Computer über das USB-Kabel hergestellt hat, wenn der Drehschalter auf MEM gestellt ist und folgende Anzeige auf dem Display erscheint. Um die Daten zu übertragen, müssen Sie die Anweisungen des Programms befolgen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 25: Stromversorgung Des Messgeräts

    Beurteilung der Erdung dienen. Wechseln der Batterien (Akkus) Das Messgerät MRU-21 wird durch vier R14 Batterien oder Akkus versorgt (es wird empfohlen Alkali-Mangan-Batterien zu verwenden). Die Batterien (Akkus) befinden sich im unteren Teil des Gehäuses.
  • Seite 26 Nachdem die Batterien / Akkus gewechselt wurden, wird das Messgerät im Versorgungsquellenwahlmodus eingeschaltet. Die gewählte Versorgungsquelle: Akkus. wählen Sie Mit den Tasten Stromquelle: bAt (Batterien) oder Acc (Akkus). Drücken Sie die Taste ENTER, um die Wahl zu bestätigen, danach ist das Messgerät messbereit. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 27 Angabe des Zustands der Batterien abhängt (Batterien und Akkus haben unterschiedliche Entladeeigenschaften). ACHTUNG! Falls die Batterien im Messgerät auslaufen sollten, ist das Messgerät dem Kundendienst abzugeben. Akkus sind in einem separaten Ladegerät aufzuladen. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 28: Reinigung Und Wartung

    Die verschlissene elektronische Ausrüstung ist entsprechend dem Gesetz an dafür vorgesehenen Sammelpunkten abzugeben. Vor der Übergabe der Ausrüstung an den Sammelpunkt sind keine Teile von diesen Geräten selbstständig zu demontieren. Des weiteren sind die lokalen Vorschriften bzgl. Verpackungsabfälle sowie verschlissener Batterien und Akkus zu beachten. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 29: Technische Daten

    1,00...1,99k 0,01k  Bei der 3-Pol-Strom-Spannungsmethode wird die Messunsicherheit aufgrund des Widerstandes der Sonden berechnet und vom Messgerät angezeigt. Sie kann auch aufgrund des vorliegenden Diagramms abgeschätzt werden: Einfluss des Widerstandes der Elektroden auf die Messunsicherheit BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
  • Seite 30 Feuchtigkeit .......................... 20...90% v) Bezugsfeuchtigkeit ....................... 40...60% w) Selbstausschaltend nach ....................5 Minuten x) das Produkt erfüllt die EMV-Anforderungen gemäß der Normen ..... EN 61326-1:2006 und EN 61326-2-2:2006 y) Qualitätsstandard ........Bearbeitung, Entwurf und Herstellung gemäß ISO 9001 BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 31: Ergänzende Daten

    Störspannung Vorlage aus 9.2.1.2 gemäß der , aber ≤ Widerstand der Sonden Ab 0 bis 100R 50kΩ Vorlage aus Hilfserder 9.2.1.1          Arbeitsunsicherheit wobei A = Grundlegende Messunsicherheit BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 32: Cont

    A = Grundlegende Messunsicherheit 10 Ausrüstung 10.1 Standardausrüstung Zur Standardausrüstung, die vom Hersteller geliefert wird, gehören:  Das Messgerät MRU-21 – WMPLMRU21,  ein Satz Prüfkabel:  ein 30m langes rotes Kabel, auf einer Spule, mit Bananensteckern auf den Enden – WAPRZ030REBBSZ, ...
  • Seite 33 WAPRZ025BUBBSZ WAZACIMA1  Schraubklemme  Prüfkabel 25m (blau) LSWPLMRU21 WAPRZ050YEBBSZ  Meßbrief  Prüfkabel 50m WASONG80  Messsonde 80cm zum Einstecken in den Boden WAFUTL3  Etui für die 80cm lange Sonde BEDIENUNGSANLEITUNG MRU-21 Version 1.04...

  • Seite 34: Hersteller

    Garantiefrist leitet, ist die Firma: SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Achtung: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. BEDIENUNGSANLEITUNG MRU-21 Version 1.04...
