3.4
Messung 4p
Die Vierpolmethode wird bei den Messungen des Erdungswiderstandes mit sehr geringen Werten
zur Anwendung empfohlen. Sie ermöglicht die Eliminierung des Einflusses des Widerstandes der
Messleitungen auf das Messergebnis. Für die Bestimmung der Resistanz von Grund und Boden wird
die Anwendung der für diese Messung vorgesehenen Funktion (Punkt 3.9) empfohlen.

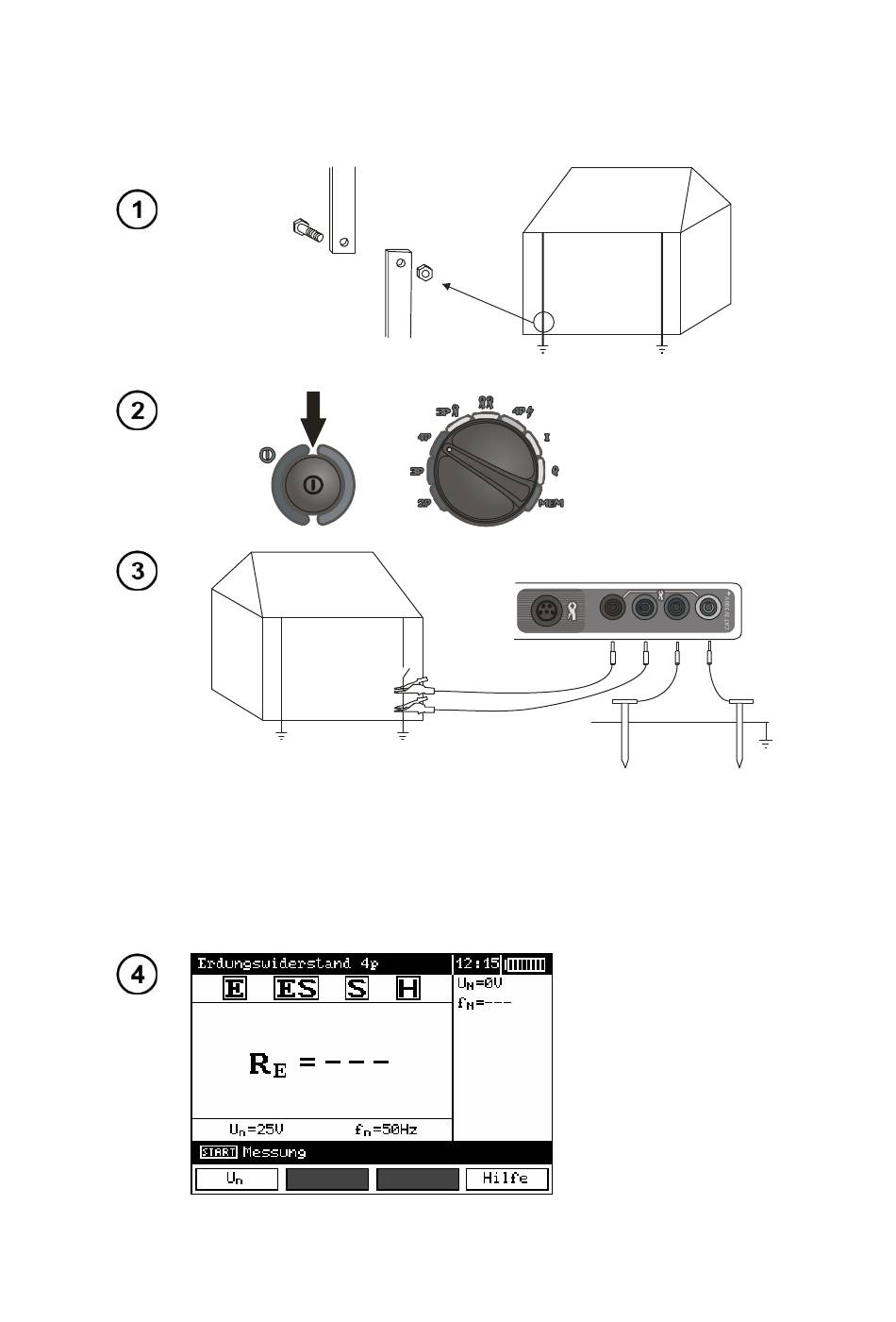

Die zu prüfende Erdung
ist von der Installation des
Objektes zutrennen.
Die stromführende Elektrode, eingeschlagen in die Erde, ist mit der Buchse H des Messgerätes zu
verbinden; die spannungführende Elektrode, eingeschlagen in die Erde , dagegen mit der Buchse S
des Messgerätes.
Die zu prüfende Erdung ist durch eine Leitung mit der Buchse E des Messgerätes zu verbinden.
Die Buchse ES ist an die zu prüfende Erdung unter der Leitung E anzuschließen.
Die zu prüfende Erdung sowie die strom- und spannungführenden Elektroden müssen in einer Linie
angeordnet sein.
MRU-200 ● MRU-200-GPS – BEDIENUNGSANLEITUNG
Messgerät einschal-
ten. Den Drehschal-
ter für die Funktions-
wahl auf die Position
4p stellen.
E
ES
S
H
E
ES
S H
Das Messgerät ist zur
Messung bereit. Auf
der Hilfsanzeige kann
man den Wert der
Störspannung und ih-
rer Frequenz ablesen.
Auf dem Einstellungs-
balken wird die im
MENÜ eingestellte
Netzfrequenz gezeigt.
21
