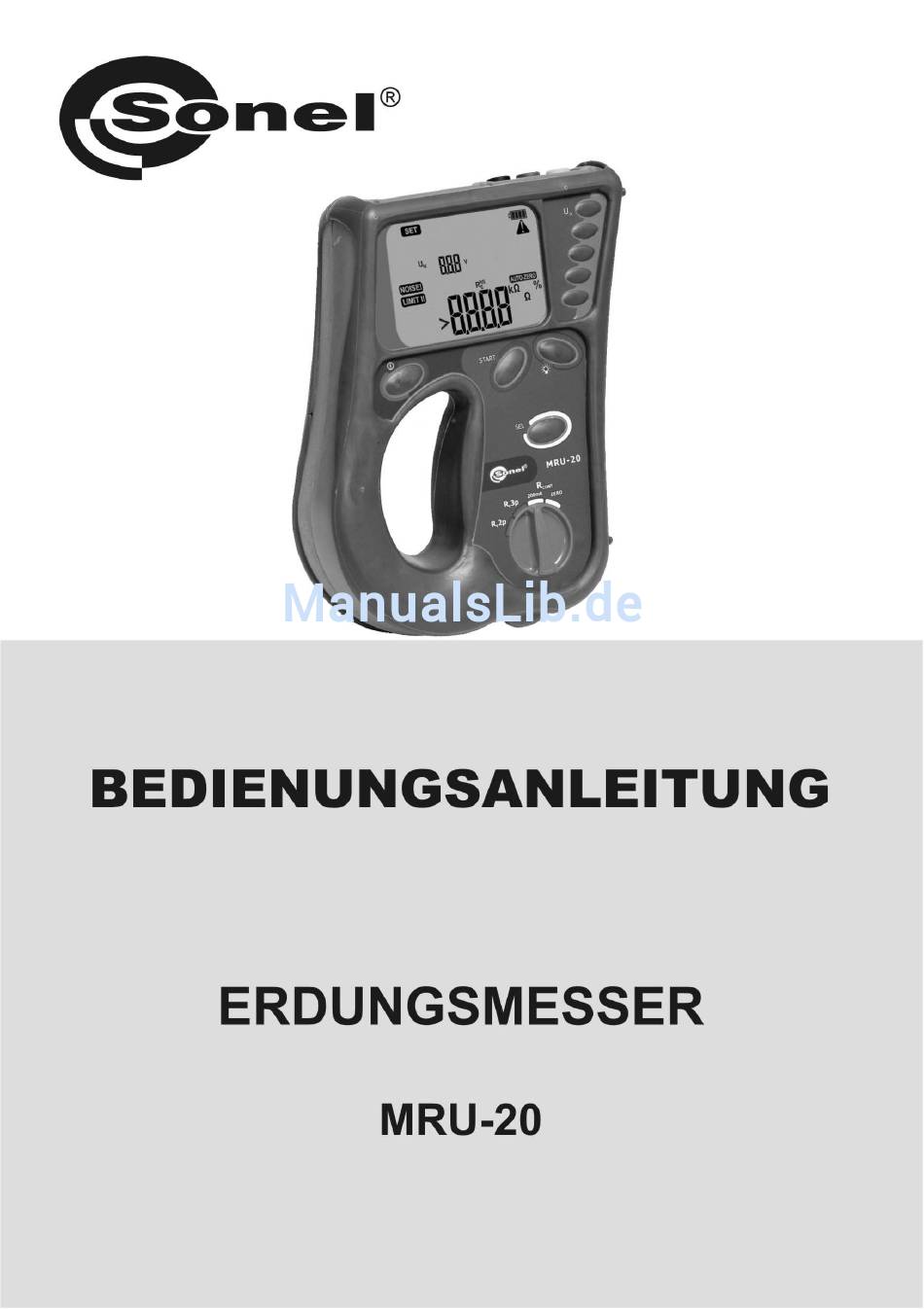

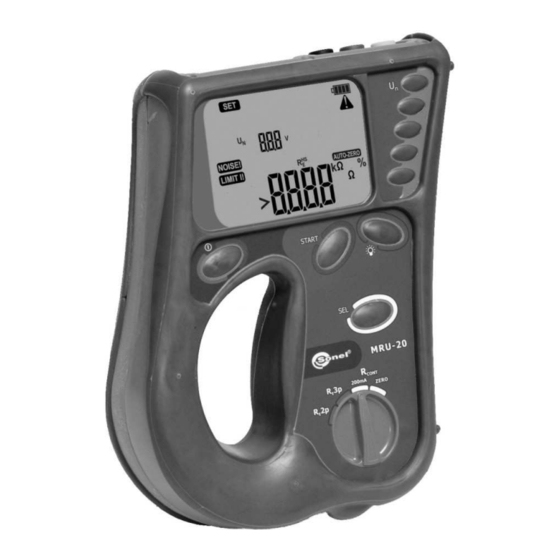

  • Seite 4 BEDIENUNGSANLEITUNG ERDUNGSMESSER MRU-20 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Version 3.1 24.02.2017...
  • Seite 5 Das Messgerät MRU-20 ist ein modernes, hochwertiges Messgerät, das leicht und sicher zu bedie- nen ist. Das Durchlesen der vorliegenden Anleitung ermöglicht jedoch, Messfehler zu vermeiden und eventuellen Problemen bei der Bedienung des Gerätes vorzubeugen. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 6: Inhaltsverzeichnis

    TECHNISCHE DATEN ..................21 ..................21 RUNDLEGENDE ATEN RGÄNZENDE ..................23 ATEN 7.2.1 Messung R ....................23 7.2.2 Messung R ..................... 24 CONT AUSRÜSTUNG ....................... 24 TANDARDAUSRÜSTUNG ..................24 USÄTZLICHE USRÜSTUNG ................24 HERSTELLER ....................... 26 BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 7 BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 8: Sicherheit

    Sicherheit Das Gerät MRU-20 dient zur Durchführung von Messungen, deren Ergebnisse den Sicherheits- stand der Anlage bestimmen. Um in diesem Zusammenhang eine entsprechende Bedienung und Richtigkeit der erzielten Ergebnisse zu garantieren, sind folgende Empfehlungen einzuhalten:  Vor Nutzungsbeginn muss man sich genauestens mit der Anleitung vertraut machen und die Si- cherheitsvorschriften und Empfehlungen des Herstellers anwenden.

  • Seite 9: Messungen

    Die Spannungselektrode, die in der Erde ist, mit der Buchse S des Messgeräts verbinden. Den geprüften Erder an die Buchse E des Messgeräts anschließen. Der geprüfte Erder und die Strom- und Spannungselektrode müssen in einer Linie liegen. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 10 Wert der Störspannung abgelesen werden. Drücken Sie START. Messung vornehmen. Wert der Störspannung. Hauptmessergebnis ab- lesen: Erdungswiderstand R Die Hilfsergebnisse können abgelesen werden, indem die Taste SEL betätigt wird. Widerstand der Stromelektrode Widerstand Spannungselektrode BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 11 In den meisten Fällen ist die erreichte Genauigkeit ausreichend, aber man sollte sich immer des Wertes der Messunsicherheit, von dem die Messung betroffen ist, bewusst sein. - Die Kalibrierung des Herstellers berücksichtigt den Widerstand des firmeneigenen 2,2 m Prüfkabels. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 12: Erdungsmessung Über Die 2-Pol-Strom-Spannungsmethode

    (Das Symbol wird anstatt des Ergeb-  nisses ausgeblendet.) Die maximal zulässige Temperatur im Inneren des Mess- geräts wurde überschritten. Erdungsmessung über die 2-Pol-Strom-Spannungsmethode Schalten Sie das Messgerät ein. Drehschalter auf R 2p stellen. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 13 Wert der Störspannung abgele- sen werden. Drücken Sie START. Messung vornehmen. Wert der Störspannung. Messergebnis ablesen: Wert des gemessenen Widerstands. Anmerkungen: Die Kalibrierung des Herstellers berücksichtigt den Widerstand der firmeneigenen Prüfkabel 1,2 m und 2,2 m. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 14: Widerstandsmessung Der Schutzleitungen Und Ausgleichsleitungen

    Bei Messungen von sehr kleinen Widerstandswerten oder bei der Verwendung von anderen Kabeln, als die firmeneigenen 1,2m und 2,2m Prüfkabel, muss eine Kalib- rierung der Prüfkabel durchgeführt werden. Schalten Sie das Messgerät ein. Drehschalter auf R CONT 200mA stellen. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 15 - Der Messstrom fließt in eine Richtung. Um eine Messung bei in beide Richtungen durchfließendem Strom durchzuführen, muss eine zweite Messung mit vertauschten Prüfkabeln durchgeführt werden und es muss ein arithmetischer Mittelwert der beiden Messungen errechnet werden. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 16: Kalibrierung Der Prüfkabel

    Ausgleich durchgeführt werden (automatische Nulleinstellung). Deshalb besitzt die Messfunktion Rcont die Funktion AUTOZERO. 2.4.1 Automatische Nulleinstellung einschalten Schalten Sie das Messgerät ein. Drehschalter auf R ZERO CONT stellen. Die Endungen der Prüfkabel kurzschlies- sen, indem auf die Ba- nanenstecker Klemmen aufgesteckt werden. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 17: Automatische Nulleinstellung Ausschalten

    - Beachten Sie bitte, dass zu dem Widerstand der Kabel der Widerstand der Klemmen und Verbin- dungen Klemme-Bananenstecker addiert werden muss. 2.4.2 Automatische Nulleinstellung ausschalten Schalten Sie das Messgerät ein. Drehschalter auf R ZERO CONT stellen. Prüfkabel trennen. Drücken Sie START. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 18 Während der Messungen wird das Messgerät den Widerstand der firmenei- genen Prüfkabel 1,2m und 2,2m kompensieren. Achtung: Die Kompensation muss nur einmal für die jeweiligen Prüfkabel durchgeführt werden. Sie wird auch nach dem Ausschalten des Geräts gespeichert. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 19: Stromversorgung Des Messgeräts

    Beurteilung der Erdung dienen. Wechseln der Batterien (Akkus) Das Messgerät MRU-20 wird durch acht R6 Batterien oder Akkus versorgt (es wird empfohlen Al- kali-Mangan-Batterien zu verwenden). Die Batterien (Akkus) befinden sich im unteren Teil des Ge- häuses.
  • Seite 20 Nachdem die Batterien / Akkus gewechselt wurden, wird das Messgerät im Versorgungsquellenwahlmodus eingeschaltet. Die gewählte Versorgungsquelle: Akkus. Mit der Taste SEL wählen Sie Stromquelle: bAt (Batterien) oder Acc (Akkus). Drücken Sie die Taste ENTER, um die Wahl zu bestätigen, danach ist das Messgerät messbereit. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 21: Allgemeine Regeln Für Die Verwendung Von Nickel-Wasserstoff-Akkus (Ni-Mh)

    Beginn des Ladeprozesses, der den Akku irreversibel zerstören könnte, verhindern. Ein Tempe- raturanstieg des Akkus dagegen ist ein Signal zum Beenden des Ladens und auch eine typische Er- scheinung. Jedoch das Laden bei hoher Umgebungstemperatur bewirkt außer der Verringerung der BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 22 - Bei extremen Temperaturen darf man nicht laden und keine Akkus verwenden. Die extremen Tem- peraturen reduzieren die Lebensdauer der Batterien und Akkus. Das Aufstellen von mit Akkus ge- speisten Geräten an sehr warmen Orten ist zu vermeiden. Die nominale Betriebstemperatur sollte ab- solut eingehalten werden. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 23: Reinigung Und Wartung

    Die verschlissene elektronische Ausrüstung ist entsprechend dem Gesetz an dafür vorgesehenen Sammelpunkten abzugeben. Vor der Übergabe der Ausrüstung an den Sammelpunkt sind keine Teile von diesen Geräten selbstständig zu demontieren. Des weiteren sind die lokalen Vorschriften bzgl. Verpackungsabfälle sowie verschlissener Batte- rien und Akkus zu beachten. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 24: Technische Daten

    1,00...1,99k 0,01k  Bei der 3-Pol-Strom-Spannungsmethode wird die Messunsicherheit aufgrund des Widerstandes der Sonden berechnet und vom Messgerät angezeigt. Sie kann auch aufgrund des vorliegenden Diagramms abgeschätzt werden: Einfluss des Widerstandes der Elektroden auf die Messunsicherheit BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
  • Seite 25 Lagerungstemperatur ....................-20C..+70C u) Feuchtigkeit .......................... 20...90% v) Bezugsfeuchtigkeit ....................... 40...60% w) Höhe über NN ........................<2000m x) Selbstausschaltend nach ....................5 Minuten y) das Produkt erfüllt die EMV-Anforderungen gemäß der Normen ..... EN 61326-1:2006 und EN 61326-2-2:2006 BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 26: Ergänzende Daten

    Störspannung lage aus 7.2.1.2 Widerstand der Sonden Ab 0 bis 100R gemäß der Vor- aber ≤ 50kΩ lage aus 7.2.1.1 Hilfserder          Arbeitsunsicherheit wobei A = Grundlegende Messunsicherheit BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 27: Cont

    A = Grundlegende Messunsicherheit Ausrüstung 8.1 Standardausrüstung Zur Standardausrüstung, die vom Hersteller geliefert wird, gehören:  Das Messgerät MRU-20 – WMPLMRU20,  LR6 Batterien (8 Stck.),  ein Satz Prüfkabel:  ein 30m langes rotes Kabel, auf einer Spule, mit Bananensteckern auf den Enden –...
  • Seite 28 WAPRZ025BUBBSZ WAFUTL3  Prüfkabel 25m (blau)  Etui für die 80cm lange Sonde WAPRZ050YEBBSZ WAZACIMA1   Prüfkabel 50m Schraubklemme WAPOZSZP1 LSWPLMRU20  Meßbrief  Prüfleitungsspule WASONG80  Messsonde 80cm zum Einstecken in den Boden BEDIENUNGSANLEITUNG MRU-20 Version 3.1...

  • Seite 29: Hersteller

    Firma: SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Achtung: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. BEDIENUNGSANLEITUNG MRU-20 Version 3.1...
