  • Seite 2 MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 3 BEDIENUNGSANLEITUNG ERDUNGSMESSGERÄT MRU-11 SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Version 1.07 11.07.2023...

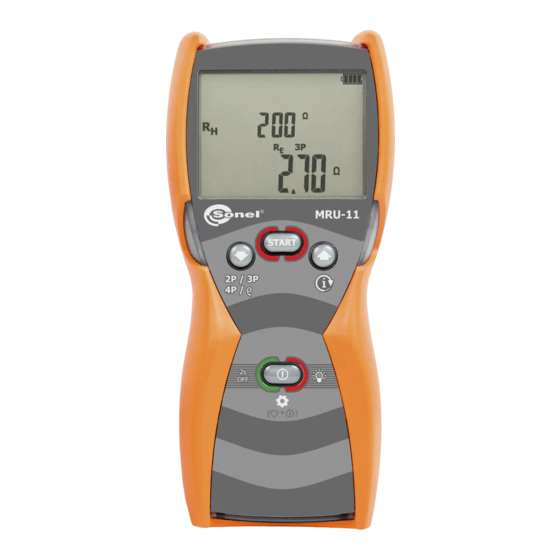

  • Seite 4 Das Messgerät MRU-11 ist ein modernes, hochwertiges Messgerät, das leicht und sicher zu bedie- nen ist. Machen Sie sich vorab mit dieser Anleitung vertraut, um Messfehlern und einer Fehlbedie- nung des Gerätes vorzubeugen. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 5: Inhaltsverzeichnis

    Einfluss von Reihenstörungen bei der Messung R 4P, ρ........28 9.3.1 3P, R Einfluss der Erdspieße bei Messung R 4P, ρ ............28 9.3.2 3P, R Weitere Ungenauigkeiten gemäß IEC 61557-5 (R 9.3.3 3P) ............. 28 10 Hersteller ......................29 MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 6: Sicherheit

    Nicht mit normalem Hausmüll CE konform entsorgen Das Gerät MRU-11 dient zur Durchführung von Messungen, deren Ergebnisse den Sicherheitsstand der Anlage bestimmen. Um in diesem Zusammenhang eine entsprechende Bedienung und Richtigkeit der erzielten Ergebnisse zu garantieren, sind folgende Empfehlungen einzuhalten: •...

  • Seite 7: Einschalten Des Gerätes Und Aktivieren Der Hintergrundbeleuchtung

    Betätigen der Taste ON/OFF eingeschaltet werden. Ein wiederholtes Drücken schaltet die Be- leuchtung wieder ab. Um das Gerät wieder auszuschalten drücken Sie die Taste ON/OFF für ca. 2 Sekunden. Eine kurze Bestätigung des Ausschaltvorganges wird kurz angezeigt. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 8: Prüfgeräteeinstellungen

    Mit kurzem Bestätigen der Taste START wird die Auswahl übernommen. Es wird als nächstes das Menü für die Einstellung der Töne angezeigt - bEEP. Mit den Tasten ▲ und ▼ schalten Sie die Töne AN ( ) oder AUS ( MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 9 Mit kurzem Bestätigen der Taste START wird die Auswahl übernommen. Das Menü zur Einstellung der Messspannung wird angezeigt Un. Mit den Tasten ▲ und ▼ kann die Messspannung von 25 V oder 50 V eingestellt werden. Diese Ein- stellung wird auf alle Messungen übertragen. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 10 Langes Betätigen der Taste (> 2 s) ON/OFF schal- tet das Prüfgerät ohne Speichern der gesetzten Einstellungen ab. Kurzes Betätigen der Taste (> 2 s) ON/OFF um in das Menü R 3P zu gelangen ohne die Einstellun- gen des aktuell befindlichen Menüs zu speichern. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 11: Messungen

    Wert der Störspannung. Spannung an den An- xxV!, >24V, schlüssen ist größer als 24 V aber kleiner als 40 V, die Messung wird blockiert. NOISE! und Die Störspannung ist kleiner als 24V, das Messergebnis NOISE! kann durch zusätzliche Unsicherheiten beeinflusst werden. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 12: Messen Des Erdungswiderstandes Mit Der 3-Pol-Methode (R 3P)

    Prüfgerät → Stromspieß H → Erde → Gemessene Erdelektrode. • Erdspieß S (Spannungsspieß) zum Messen des Spannungsabfalls über den Widerstand der gemes- senen Erdung als Ergebnis des fließenden Stromes. Trennen Sie die zu messende Erde von der Installation des Gebäudes. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 13 • Die zu testende Erdelektrode muss an Buchse E mit der Messleitung angeschlos- sen werden. • Die zu testende Erdelektrode und der Stromspieß sowie der Spannungsspieß sollten in einer Linie ausgerichtet sein. Drücken Sie START. Die Messung wird gestartet und durch 3 ho- rizontale Striche am Display angezeigt. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 14 Die Erdungsmessung kann durchgeführt werden, wenn die Störspannung 24 V nicht überschreitet. Die Störspannung wird bis zu einem Wert von 100 V gemessen, wenn sie 40 V überschreitet, wird dies als gefährlich signalisiert. Das Messgerät darf nicht an Spannungen, die 100 V überschreiten, angeschlossen werden. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 15 E oder H oder S, zwei oder alle drei zu gleichen Zeit: un- Blinkend: terbrochene Verbindung von einer, zwei oder drei Leitun- gen an den Buchsen, oder der Widerstand des Erdspießes / der Erdspieße ist außerhalb des Messbereiches. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 16: Messen Des Erdungswiderstandes Mit Der 4-Leiter-Methode (R 4P)

    Schalten Sie das Messgerät ein (ON/OFF). Um in das Menü R 4P zu gelangen, drücken Sie die Taste ▼. Es wird autom. die Störspannung zwischen den Anschlüssen gemessen. Die Messpannung entspricht der vorher eingestellten Spannung in den Einstellungen. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 17 Nach Abschluss der Messung werden alle er- zielten Messergebnisse angezeigt: Unten wird das Hauptergebnis für R angezeigt, darüber das zusätzliche Ergebnis für R . Das Ergebnis wird für ca. 20 Sekunden angezeigt. Es kann jederzeit durch die Taste ▲ wieder ange- zeigt werden. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 18 Leitung - Bananenstecker - Sonde nicht von Korrosion befallen sind oder lose sind. In den meisten Fällen ist die erreichte Genauigkeit ausreichend, aber man sollte sich immer des Wertes der Messunsicherheit, von dem die Messung betroffen ist, be- wusst sein. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 19 E oder ES oder H oder S, zwei oder alle drei zu gleichen Blinkend: Zeit: unterbrochene Verbindung von einer, zwei oder drei Leitungen an den Buchsen, oder der Widerstand des Erd- spießes / der Erdspieße ist außerhalb des Messbereiches. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 20: Messen Des Erdungswiderstandes Mit Der 2-Pol-Methode (R 2P)

    Es wird autom. die Störspannung zwischen den Anschlüssen gemessen. Die Messpannung entspricht der vorher eingestellten Spannung in den Einstellungen. Die Leitungen müssen an den Messbuchsen wie oben angezeigt angeschlossen werden. Drücken Sie START, um die Messung zu starten. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 21 Wert der Störspannung. Spannung an den An- xxV, >24 V, schlüssen ist größer als 24 V but aber kleiner als 40 V, NOISE! und Messung ist blockiert. Störsignal ist zu groß – Messergebnis kann durch zusätzli- NOISE! che Ungenauigkeiten beeinflusst werden. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 22: Messung Des Spezifischen Erdwiderstandes (Ρ)

    Schalten Sie das Messgerät ein (ON/OFF). Stellen Sie die Messeinheit und den Ab- stand L zwischen den Elektroden ge- mäß Kap. 3, Schritte … ein. Um in das Menü ρ zu gelangen, drü- cken Sie die Taste ▼. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 23 • Die Berechnungen basieren auf der Annahme, dass es sich um gleiche Abstände der Erdspieße zueinander handelt. (Wenner Methode). Ist dies nicht der Fall, muss die Erdungsmessmethode nach der 4-Leiter-Methode sowie ein individuelle Berech- nung durchgeführt werden. MRU-11 – BEDIENUNGSANLEITUNG...
  • Seite 24 E oder ES oder ES oder H oder S, zwei oder alle drei zu Blinkend: gleichen Zeit: unterbrochene Verbindung von einer, zwei oder drei Leitungen an den Buchsen, oder der Widerstand des Erdspießes / der Erdspieße ist außerhalb des Messbe- reiches. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 25: Spannungsversorgung

    Batterie voll entladen und muss ausgetauscht oder die Akkus aufgeladen wer- den. Die Meldung bAtt gibt an, dass die Batterien/Akkus vollkommen entladen sind. Alle Messungen sind blockiert und das Gerät schaltet sich nach 5 Sek. automatisch ab. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 26: Austausch Der Batterien (Akkus)

    Austausch der Batterien (Akkus) Das MRU-11 wird von AA alkaline LR6 Batterien oder wiederaufladbaren des Typ NiMH ver- sorgt. Die Batterien/Akkus sind im Batteriefach an der Unterseite des Gehäuses eingelegt. Das Gerät beinhaltet kein integriertes Ladegerät. Akkus müssen extern geladen werden.

  • Seite 27: Allgemeine Bestimmungen Für Die Verwendung Von Nickel-Wasserstoff-Akkus (Ni-Mh)

    Stellen Sie sicher, dass Gerät und Zubehör gesäubert sind. • Wickeln Sie alle Messleitungen auf die Spulen • Nehmen Sie die Batterien aus dem Gerät • Um eine komplette Entladung der Batterien zu verhindern, laden Sie diese von Zeit zu Zeit auf MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 28: Grunddaten

    2000 Ω…9999 Ω 1 Ω ±8% • Messstrom bei Kurzschluss > 20 mA. • Messfrequenz bei 125 Hz oder 150 Hz. • Ausgewählte Prüfspannung: 25 V oder 50 V. • Maximale Störspannung für R Messung ist 24 V. MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 29: Weitere Technische Daten

    Nominale relative Luftfeuchte ..................40…60% w) Höhe über N.N....................... ≤2000 m* x) Qualitätsstandard ........Entwicklung, Gestaltung und Herstellung gemäß ISO 9001 y) Messmethode ................. technisch, gemäß EN 61557-5 z) EMC Produktanforderungen gemäß ..........EN 61326-1 und EN 61326-2-2 MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 30: Weitere Ungenauigkeiten Gemäß Iec 61557-5

    Position Spannungsversorgung 0% (BAT leuchtet nicht) ±0.2 Digit/°C bei R<1 kΩ ±0.07%/°C ±0.2 Digit /°C bei Temperatur R≥1 kΩ Gem. Formeln aus Abschn. 9.2.1 Reihenstörspannung =3 V 50/60 Hz) Widerstand der Erdspieße Gem. Formeln aus Abschn. 9.2.2 MRU-11 – BEDIENUNGSANLEITUNG...

  • Seite 31: Hersteller

    10 Hersteller Gerätehersteller für Garantieansprüche und Service SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Tel. +48 74 884 10 53 (Kundenbetreuung) E-Mail: customerservice@sonel.com Webseite: www.sonel.com ACHTUNG! Servicereparaturen dürfen nur vom Hersteller durchgeführt werden. MRU-11 – BEDIENUNGSANLEITUNG...
