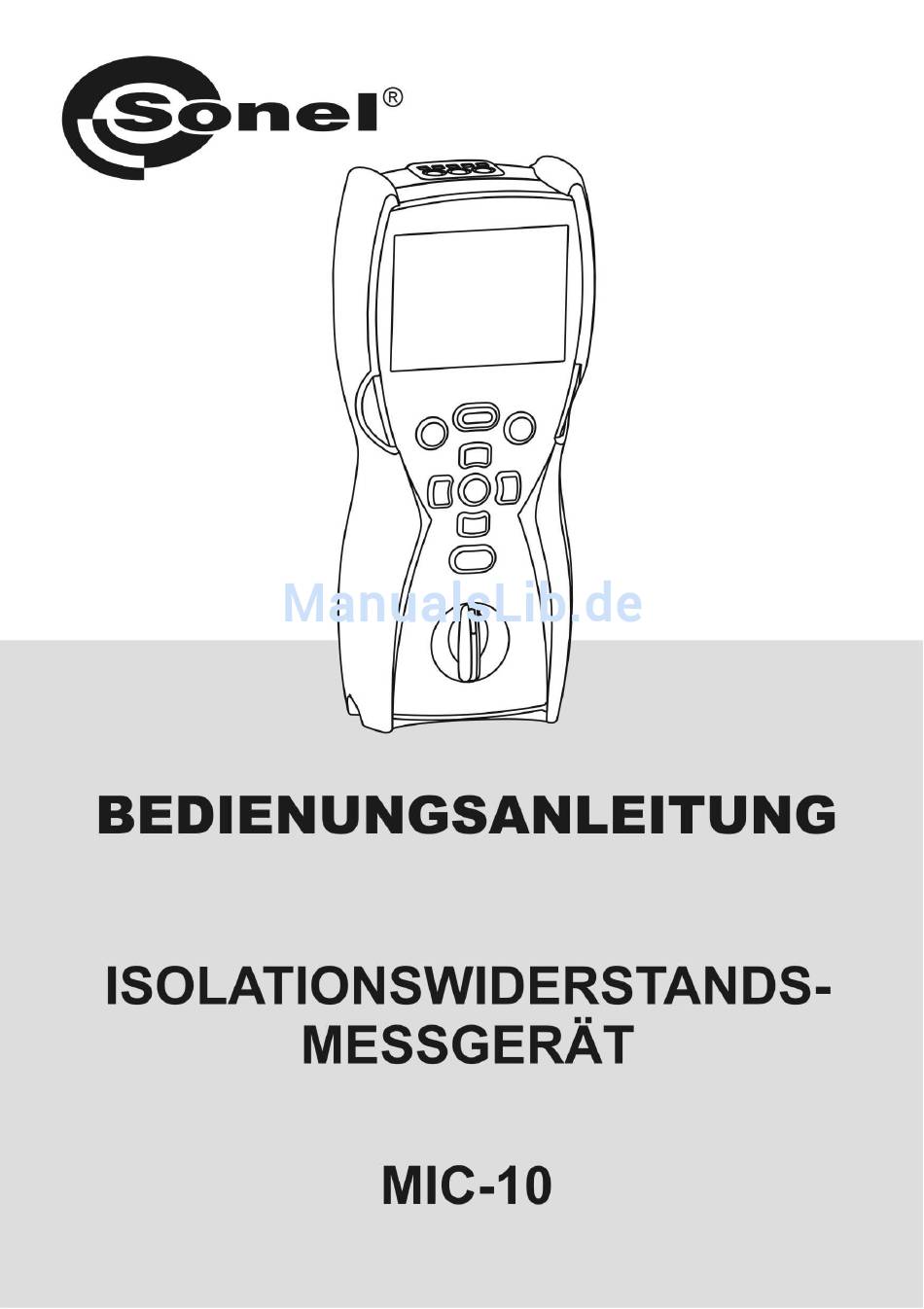

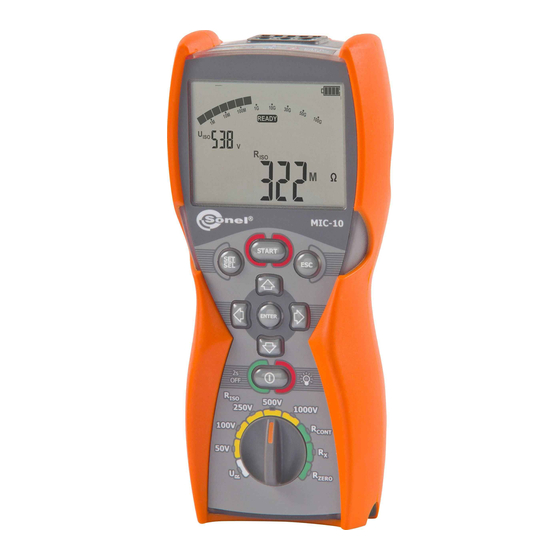

- Seite 3 BEDIENUNGSANLEITUNG ISOLATIONSMESSGERÄT MIC-10 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Version 1.05 20.02.2017...
- Seite 4 Das Messgerät MIC-10 ist ein modernes Prüfgerät, das hohe Qualitätsstandards erfüllt, das einfach und sicher im Gebrauch ist. Dennoch ist es ratsam die vorliegende Bedienungsanleitung zu lesen, da dies erlaubt Messfehler zu vermeiden und eventuellen Problemen beim Gebrauch des Messgeräts vor- beugt.
-
Seite 5: Inhaltsverzeichnis
................21 ATEN Zusätzliche Messunsicherheiten gemäß IEC 61557-2 (R 8.2.1 ) ... 21 Zusätzliche Messunsicherheiten gemäß IEC 61557-4 (R 8.2.2 200mA) CONT ......................21 AUSRÜSTUNG .................... 22 TANDARDAUSRÜSTUNG ................22 UBEHÖR ................22 USÄTZLICHES HERSTELLER ..................... 23 BEDIENUNGSANLEITUNG MIC-10 Version 1.05... - Seite 6 BEDIENUNGSANLEITUNG MIC-10 Version 1.05...
-
Seite 7: Sicherheit
1 Sicherheit Das Messgerät MIC-10, das zu Kontrollprüfungen des Stromschlagschutzes und der Erdung in den elektroenergetischen Wechselstromnetzen bestimmt wird, dient zur Ausführung von Messungen, deren Ergebnisse den Sicherheitszustand der Installation bestimmen. Um die entsprechende Bedienung und Richtigkeit der erlangten Ergebnisse zu gewährleisten, sollten nachfolgende Empfehlungen beachtet werden: ... -
Seite 8: Konfiguration Des Messgeräts
Symbol - inaktiv. Die Parameter gemäß des nachstehenden Algorithmus einstellen: Auswahl Tonsignal Auto- der Versor- Parameter bei Tasten- gungs- druck wählen Symbol Änderungen bestätigen und zur Messfunktion über- gehen - ENTER drücken. oder BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 9: Messungen
Der Drehschalter zur Funktions- auswahl sollte auf einer der Po- sitionen eingestellt werden R mit gleichzeitiger Auswahl der Messspannung. Das Messgerät befindet sich im Modus zur Spannungsmessung. Schließen Sie die Prüfkabel, wie auf der Abbildung gezeigt, an BEDIENUNGSANLEITUNG MIC-10 Version 1.05... - Seite 10 Modus zu unterbrechen, drücken Sie die Taste ESC oder START. Das Display während der Messung. Nach Beenden der Messungen sind die Ergebnisse abzulesen. kann die Kapazität des Mit den Tasten geprüften Objekts C angezeigt werden. BEDIENUNGSANLEITUNG MIC-10 Version 1.05...
- Seite 11 Anmerkungen: Bei der Messung des Isolationswiderstands auf den Enden der Messkabel der MIC-10 Messgeräte, tritt eine gefährliche Spannung von bis zu 1kV auf. Die Messkabel dürfen vor Abschluss der Messungen nicht getrennt werden. Dies birgt die Gefahr eines Stromschlages und verhindert die Entladung des Objekts.
-
Seite 12: Zusätzliche Informationen Die Vom Messgerät Angezeigt Werden
Entladene Akkus (Batterien). 3.2 Niederspannungs-Widerstandsmessung 3.2.1 Widerstandsmessung der Schutzleitungen und Ausgleichsverbindun- gen (mit 200mA Strom) ACHTUNG: Das Messgerät MIC-10 ermöglicht eine Messung in eine Richtung. Drehschalter zur Funktionswahl auf R stellen. CONT BEDIENUNGSANLEITUNG MIC-10 Version 1.05... - Seite 13 Bereich befindet. Die Messung kann auch manuell mit der Taste START ausgelöst werden. Ergebnis ablesen. Um eine weitere Messung einzuleiten, ohne die Messkabel vom Objekt trennen zu müssen, drücken Sie die Taste START. BEDIENUNGSANLEITUNG MIC-10 Version 1.05...
-
Seite 14: Zusatzinformationen, Die Das Messgerät Ausgibt
Der kompensierende Widerstand wird beim Aus- blenden des Ergebnisses angezeigt. 3.2.2 Widerstandsmessung Drehschalter zur Funktionswahl auf R stel- len. Das Messgerät ist für die Messung bereit. Messgerät an das Objekt anschließen. Die Messung ist kontinuierlich. BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 15: Der Widerstandsausgleich Der Prüfkabel
- Für R<30Ω ertönt ein Dauertonsignal 3.2.3 Der Widerstandsausgleich der Prüfkabel Um den Einfluss des Widerstandes der Prüfkabel auf das Messergebnis zu eliminieren (R CONT ), kann ein Ausgleich durchgeführt werden (automatische Nulleinstellung). Drehschalter zur Funktionswahl auf R ZERO stellen. BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 16: Spannungsmessung
Messgeräts aktiv. Um die Kompensation zu entfernen (zur Grundeinstellung zurückzukehren) sollten die genannten Schritte befolgt werden, aber bei getrennten Prüfkabeln – die Auf- schriften verschwinden, es erscheint die Aufschrift 3.3 Spannungsmessung Drehschalter zur Funktionswahl auf U stellen. BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 17: Speichern Des Zuletzt Gemessenen Wertes
Funktion automatisch oder mit der Taste ESC gelangt sind, kann das Ergebnis aufgerufen werden, indem Sie ENTER drücken. Ähnlich kann auch das letzte Messergebnis aufgerufen werden, nachdem das Messgerät ausgeschaltet und wieder eingeschaltet wurde, solange die Position des Funktionsschal- ters nicht geändert wurde. BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 18: Stromversorgung Des Messgeräts
Das Messgerät schaltet sich selbstständig ab. 4.2 Wechseln der Batterien / Akkus Die Messgeräte MIC-10 werden durch vier Alkali-Batterien LR6 oder NiMH-Akkus der Größe AA versorgt. ACHTUNG! Bevor Sie den Batteriedeckel abnehmen, trennen Sie die Messkabel. Um die Batterien / Akkus zu wechseln: 1. -
Seite 19: Allgemeine Grundsätze Für Die Verwendung Von Nimh-Akkus
- Bei extremen Temperaturen sollten die Akkus nicht verwendet oder geladen werden Extreme Tempe- raturen verkürzen den Lebenszyklus eines Akkus oder einer Batterie. Deshalb soll man es vermeiden, Geräte mit Akkus an sehr warmen Orten zu halten. Betriebstemperatur sollte unbedingt beachtet wer- den. BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 20: Reinigung Und Pflege
Gemäß des Gesetzes über Entsorgung von Elektro- und Elektronik-Altgeräten müssen ausgediente Elektronikgeräte an einen Sammelpunkt abgegeben werden. Vor der Abgabe der Geräte an einen Sammelpunkt soll man nie versuchen, Geräteteile selbständig zu demontieren. Man soll lokale Vorschriften zur Entsorgung von Verpackungen, Altbatterien und Altakkumulatoren beachten. BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 21: Technische Daten
10,00...99,99M 0,01M 100,0...500,0M 0,1M Messbereich nach IEC 61557-2 für U = 250V: 250k…2,000G Anzeigebereich Grundlegende Auflösung für U =250V Unsicherheit 0,0...999,9k 0,1k 1,000...9,999M 0,001M (3% w.m. + 8 Ziffern) 10,00...99,99M 0,01M 100,0...999,0M 0,1M 1,000...2,000G 0,001G BEDIENUNGSANLEITUNG MIC-10 Version 1.05... - Seite 22 Messung der Kontinuität der Schutz- und Ausgleichsverbindungen (mit 200mA Strom) Messbereich gemäß IEC 61557-4: 0,10…1999 Auflösung Anzeigebereich Grundlegende Unsicherheit 0,00...19,99 0,01 (2% w.m. + 3 Ziffern) 20,0...199,9 0,1 (4% w.m. + 3 Ziffern) 200...1999 1 Spannung bei geöffneten Klemmen: <8V BEDIENUNGSANLEITUNG MIC-10 Version 1.05...
-
Seite 23: Zusätzliche Daten
Lage Versorgungsspannung 0% (BATT leuchtet nicht auf) Temperatur 0...35°C Zusätzliche Messunsicherheiten gemäß IEC 61557-4 (R 8.2.2 200mA) CONT Kennze- Größe die Einfluss hat Zusätzliche Messunsicherheit ichnung Lage Versorgungsspannung 0% (BATT leuchtet nicht auf) Temperatur 0...35°C BEDIENUNGSANLEITUNG MIC-10 Version 1.05... -
Seite 24: Ausrüstung
9 Ausrüstung 9.1 Standardausrüstung Zur Standardausstattung des MIC-10 Sets, die vom Hersteller geliefert wird, gehören: MIC-10 – WLMPMIC10, Kabel 1,2m Kat. III 1000V – 2 Stück (rot - WAPRZ1X2REBB, schwarz - WAPRZ1X2BLBB), Klemme Kat. III 1000V – 1 Stück (schwarz - WAKROBL20K02), ... -
Seite 25: Hersteller
Hersteller des Geräts, von dem der Garantie- und Nachgarantieservice geführt wird, ist: SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Achtung: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. BEDIENUNGSANLEITUNG MIC-10 Version 1.05... - Seite 26 BEDIENUNGSANLEITUNG MIC-10 Version 1.05...
